BSV EVoBasic-35 - 2- Appareils de la Série EVO

Manual EVO v.3 111 / 142

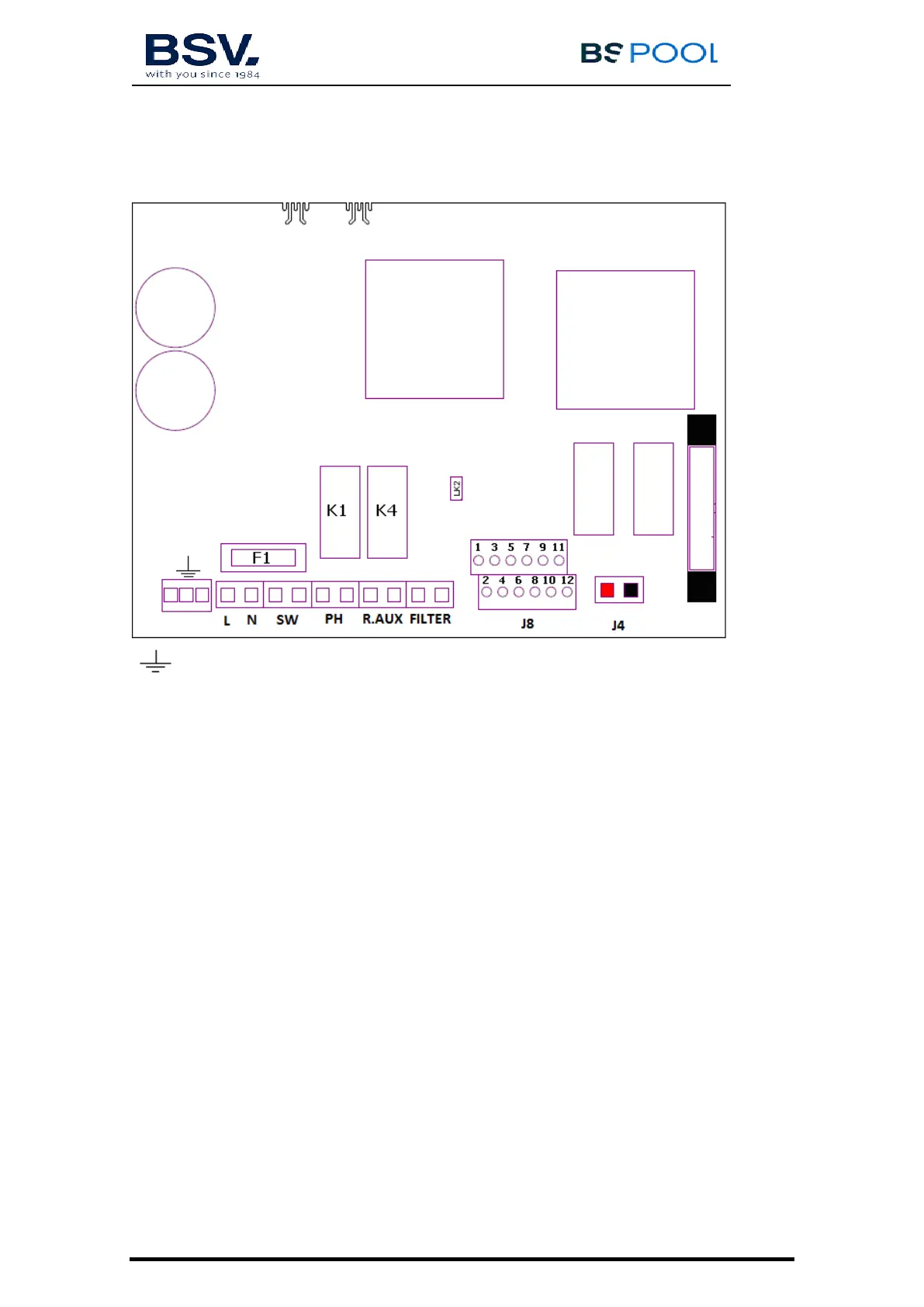

3.3.2- Appareils série EVoBASIC, EVoLOWSALT, EVoMg
Connexion à la terre
L, N : Alimentation 220v
SW : Interrupteur Allumé/Éteint
PH : Connexion pompe pH (modèles EVO uniquement)
R.AUX : Relais auxiliaire : Relais au x ili a i r e (amener le phase qui
arrive sur A1 à une entrée, et la faire repartir de l’autre entrée en A1)
FILTER : Connexion filtre en mode Marche/Arrêt :
(branchée sur
la sortie d’alimentation de la pompe de filtration au contacteur)
J4 : Barrette de connexion cellule
J8 :
1- Sonde d’acide (PH) 7- Capteur d'eau (câble blanc de la cellule)
2- Sonde d’acide (PH) 8- Sonde de Température
3- Couverte 9- Sonde de Température
4- Couverte 10- ORP-
5- N/C 11- ORP+
6- N/C 12- 12v pour connexion FLOW externe (7-12)*
* activer la fonction FLOW SWITCH dans le menu de configuration
Avec cette option, ne pas brancher le câble blanc de la cellule
K1 : Relais PH (seulement sur les modèles EVO)
K4 : Relais auxiliaire
LK2 : Marche/Arrêt (voir P. 109)
F1 : Fusible
