Manual EVO v.3 113 / 142
3.3.3.2–Programmation des projecteurs de la piscine à travers le
relais auxiliaire

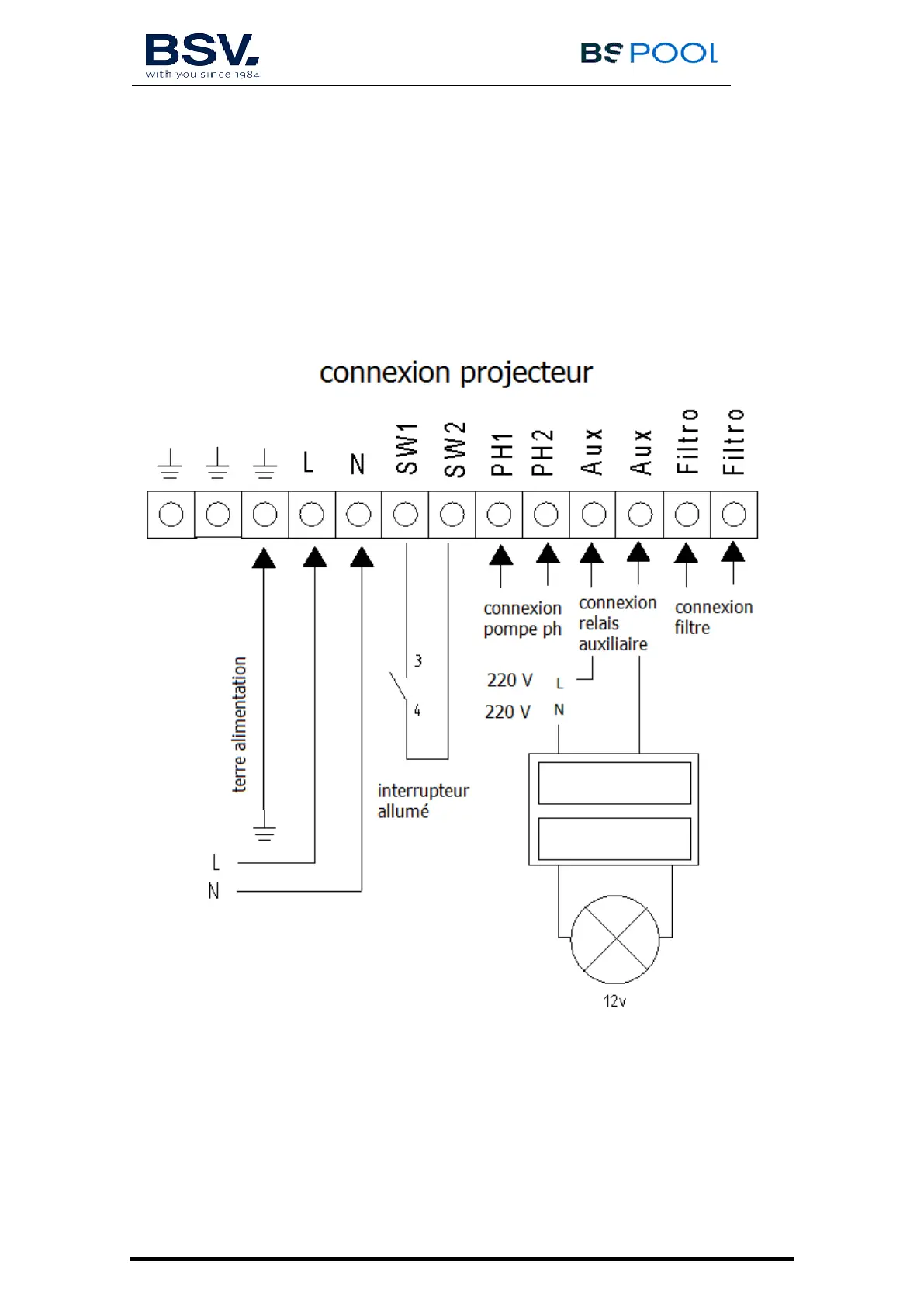

Le croquis suivant montre un exemple d'utilisation du relais auxiliaire
qu'incorporent les appareils de la série EVO. Il est possible de programmer
l'allumage et l’extinction de l'illumination de votre piscine en respectant le
schéma suivant :
Attention : ne dépassez jamais les 16 A lorsque vous utilisez le relais auxiliaire.
Pour des courants plus importants, veuillez ajouter un contacteur au circuit.
Veuillez prendre en compte que le relais est libre de potentiel, c’est la raison
pour laquelle il devra nourrir le circuit de façon externe.
