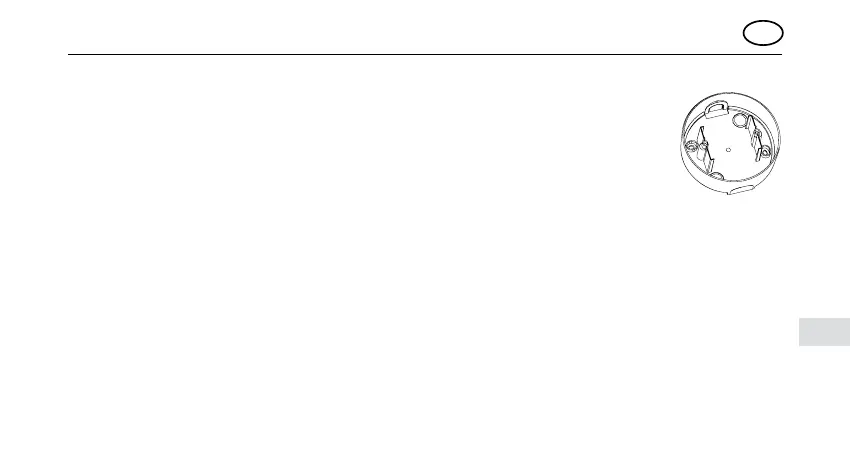

4.4 Montage mit Aufputzgehäuse 6885 (Fig. 12)
• Brechen Sie je nach gewünschter Leitungsführung eine der seitlichen
(Pos. 1) oder eine in der Bodenplatte (Pos. 2) befindliche Abdeckung auf.
• Setzen Sie ggf. eine Leitungseinführung ein.
• Führen Sie die erforderlichen Leitungen in das Aufputzgehäuse ein.
• Befestigen Sie das Aufputzgehäuse mittels Schrauben.
• Schließen Sie den Unterputzeinsatz gemäß Anschlussbildern (s. Fig. 1 bis 7)
an und befestigen Sie ihn an den im Aufputzgehäuse vorgesehenen Stiftmuttern (Pos. 3).
4.5 Montage in Verbindung mit Nebenstellen
Der Präsenzmelder kann über Nebenstellen betrieben werden.
Bitte beachten Sie unbe-
dingt die Hinweise zu Leitungsverlegung, max. Leitungslänge, Wahl der Schließer-
taster, etc. in der Betriebsanleitung des jeweilgen Unterputzeinsatzes.
4.6 Demontage des Präsenzmelders
• Ziehen Sie den Präsenzmelder am äußeren Gehäusering senkrecht nach unten vom
Unterputzeinsatz ab.
