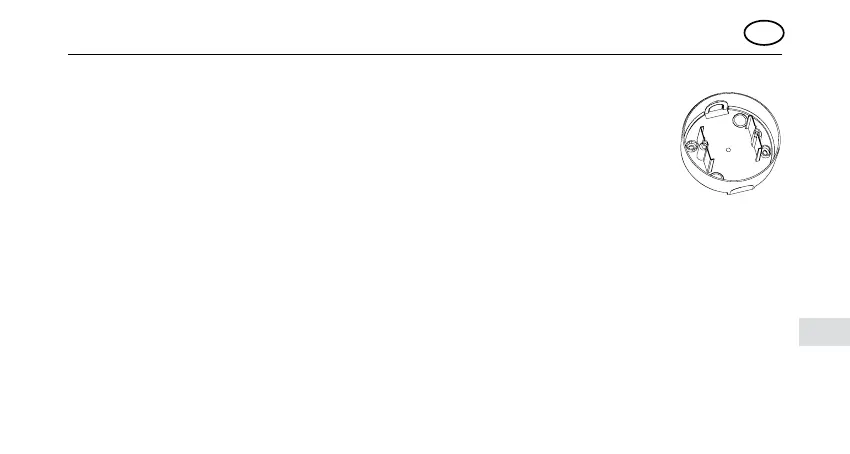

4.4 Asennus uppoasennusrasiaan 6885 (Kuva 12)
• Puhkaise johdotuksesta riippuen joku sivulla (Pos. 1) tai pohjalevyssä
(Pos. 2) olevista aukkoaihioista.
• Asenna läpivientisuoja paikalleen.
• Tuo kaapelit uppoasennusrasiaan.
• Kiinnitä uppoasennusrasia ruuveilla.
• Kytke UP-yksikkö kytkentäkuvien (Kuvat 1 - 7) mukaisesti ja kiinnitä se
asennusrasian kiinnitysruuveihin.
4.5 Asennus rinnakkaiskytkimiin liitettynä
Liikeilmaisinta voidaan käyttää rinnakkaiskytkimellä ohjattuna.
Noudata ehdottomasti
johdotuksesta ja maks. johtopituudesta, kytkintyypistä jne. kunkin UP-yksikön
asennusohjeessa annettuja ohjeita.
4.6 Liikeilmaisimen irrottaminen
• Vedä liikeilmaisin ulommasta kotelorenkaasta kohtisuoraan alaspäin irti
uppoasennusrasiasta.
2
3
1
