2023/04 - Indice de révision : A - Code : 29600
AVERTISSEMENT
L’indice de protection IP54 du coffret du BWT EASY DOSE n'est garanti que si son capot avant est fermé, vis serrées, et que les câbles
correspondent au diamètre des presse-étoupes !

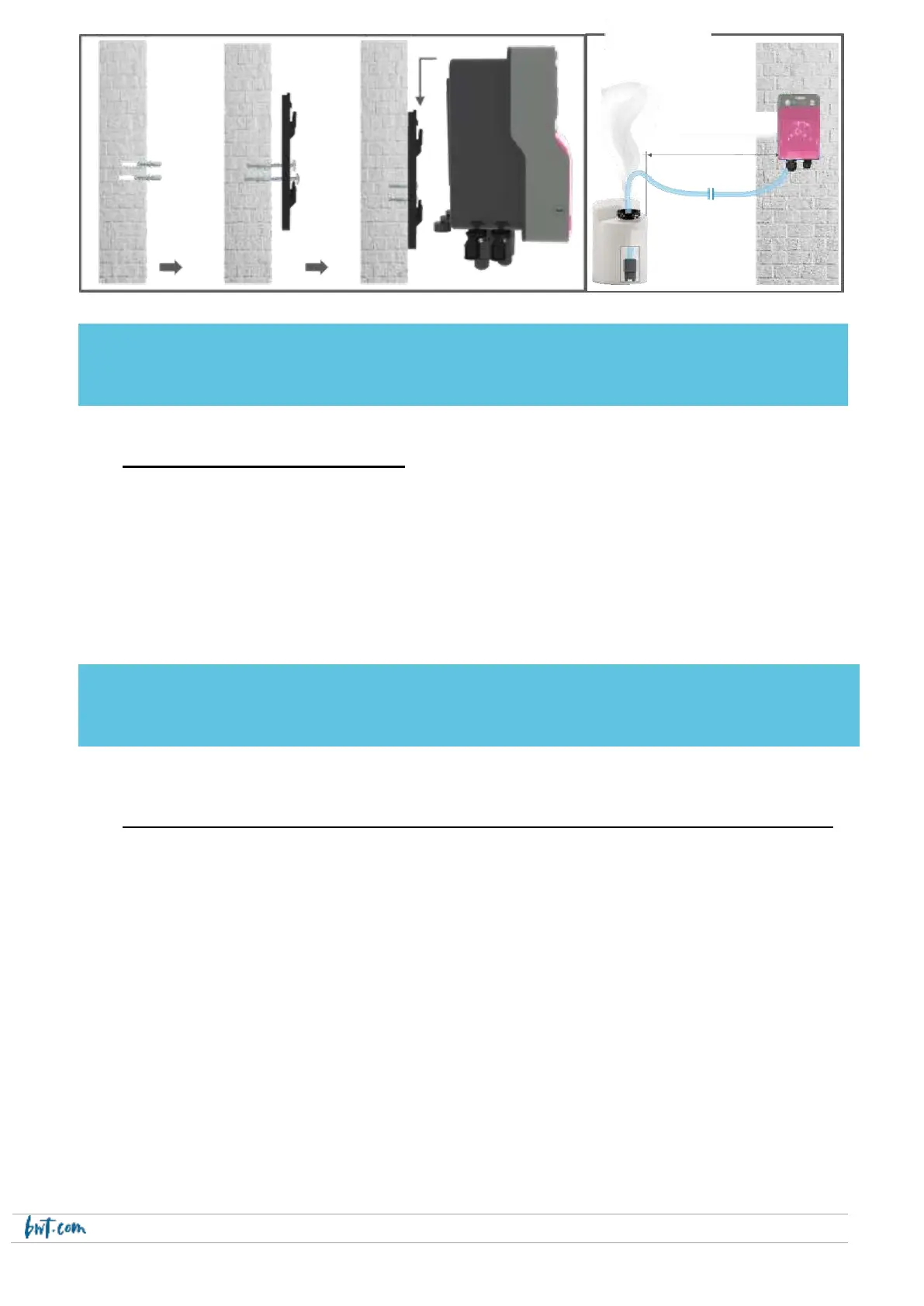

4.3 Procédure de montage sur la paroi
1. Couper l’alimentation électrique générale
2. Vérifier que la pompe de filtration est à l’arrêt.
3. Fermer les vannes du circuit hydraulique et mettre la vanne du filtre sur « fermé ».
4. Percer le nombre de trous nécessaire à la fixation du support et selon les entraxes spécifiés
5. Introduire les chevilles à l’aide d’un marteau.
6. Commencer par fixer l’appareil par les vis supérieures, puis par les vis inférieures, sans les
serrer à fond.
7. Une fois toutes les vis en place, les serrer en croix
AVERTISSEMENT
Lors de la fermeture du capot de face avant, prendre soin de ne pas endommager le joint d'étanchéité ni de tirer sur les câbles situés
entre le couvercle et la carte électronique !
4.4 Installation des colliers de prise en charge pour les sondes et les injections de produits
Afin que les valeurs mesurées par les sondes soient le plus représentatives de l’eau du bassin,
les sondes doivent être positionnées entre le refoulement de la pompe et l’entrée dans la vanne
multi-voies du filtre. Dans tous les cas, elles doivent se situer avant l’éventuel appareil de
chauffage et avant l’injection des produits chimiques.
L’injection des produits chimiques doit se faire après tous les appareils, juste avant le retour de
l’eau vers le bassin.
