- 5 -

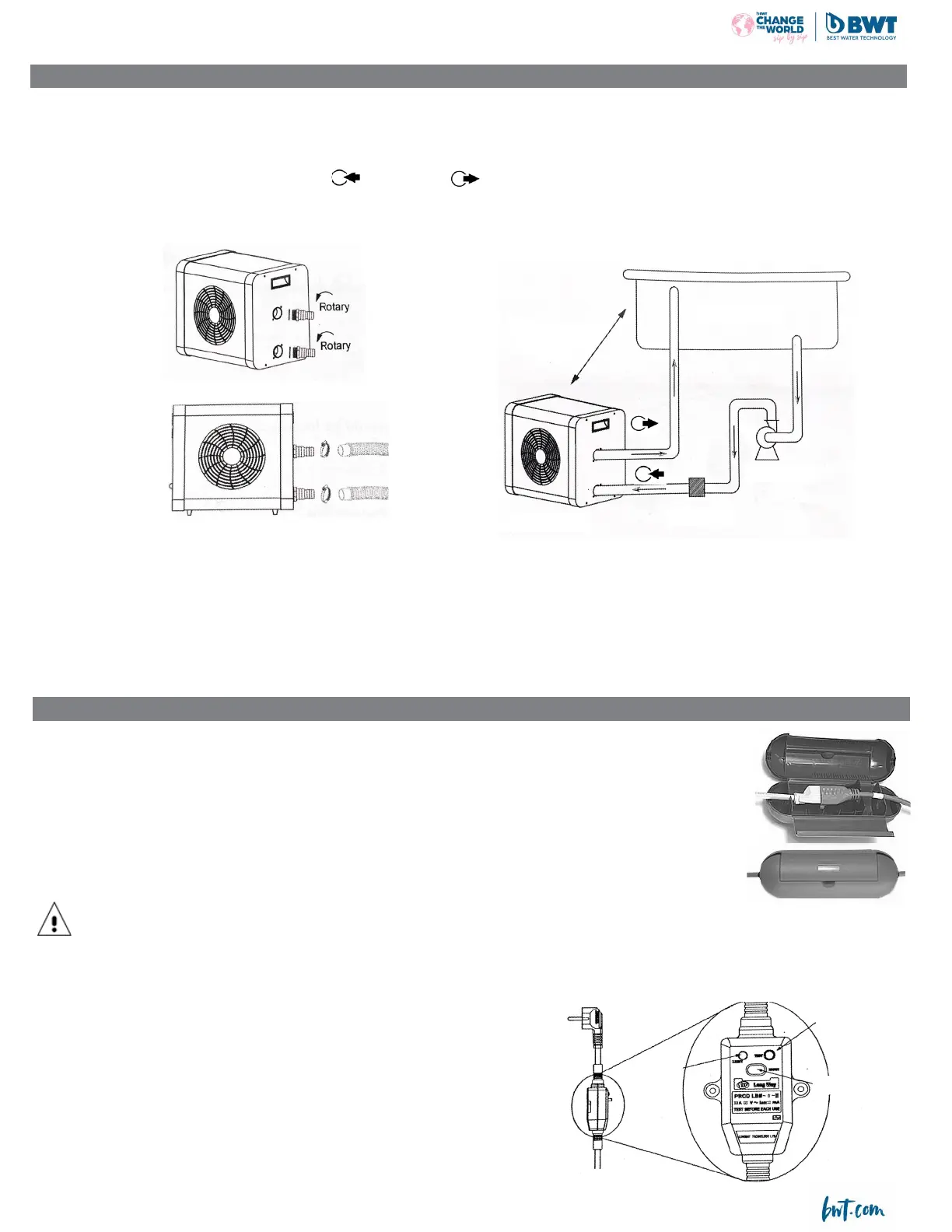

> 3,5 m

Circulateur

Filtre

Pompe à chaleur

Piscine

RACCORDEMENT ELECTRIQUE

• Avant toute intervention à l’intérieur de la PAC, il est impératif de couper l’alimentation électrique de la PAC : risque de choc

électrique pouvant entraîner des dommages matériels, de graves blessures, voire la mort.

• L’alimentation électrique doit correspondre à la tension indiquée sur la plaque signalétique de la PAC.

• La PAC doit être raccordée impérativement à une prise de terre.

• La prise doit être protégée de l’humidité avec un système adapté (Non fourni).

Seule l’intervention d’un électricien habilité vous permettra de déterminer si votre installation électrique est en conformité avec les normes

locales.

La ligne électrique doit impérativement être équipée d’une prise avec terre, d’un disjoncteur et d’un différentiel 30 mA en tête.

• La prise est équipée d’un dispositif supplémentaire avec différentiel 10 mA avec bouton

de réarmement manuel.

• L’appareil doit fonctioinner en même temps que la pompe de ltration/circulation.

RACCORDEMENT HYDRAULIQUE

• Qualité de l’eau nécessaire pour cet appareil: NF-EN-16713-3.

• La PAC est compatible avec tout type de traitement de l’eau. La PAC est impérativement raccordée en tuyau PVC de ø 38 mm sur le circuit hydraulique de

la piscine, après le ltre et avant le système de traitement quel qu’il soit (pompes doseuses Cl, pH, Br et/ou électrolyseur).

• Respecter le sens de raccordement hydraulique (

= eau entrante, = eau sortante).

• Recommandation:Installer un by-pass pour faciliter les interventions sur la PAC.

• Avant de raccorder les tuyaux PVC sur la PAC, s’assurer que le circuit a été préalablement nettoyé de tous résidus de travaux (cailloux, terre etc).

Raccordement du kit d’évacuation des condensats:

Lors de son fonctionnement, la PAC est sujette à un phénomène de condensation . Cela va se traduire par un écoulement d’eau, plus ou moins important selon le

taux d’humidi té. Pour canaliser cet écoulement, qui peut représenter plusieurs litres d’eau par jour, nous vous conseillons d’installer le tube fourni d’évacuation

des condensats.

Etape 1 :

Etape 2 :

Bouton de test

Indicateur

Bouton de ON-OFF
