2021/03 - Indice de révision : B Code : 29740TRAITEMENT DE L'EAU

9/88

4.1.1 Montage de la cellule

• Pourles modèles PROA et PRO LS 65 et 200 (équipés d’un détecteur de gaz), la cellule doit

impérativementêtreinstalléeverticalementetenunpointhautpourqueledétecteurdegazsitué

côtéalimentationélectriquedelacellulefonctionnecorrectement.S’iln’estpaspossibledemonterla

celluleverticalementetenpointhaut,ilconvientd’équiperl’installationdu«kitowswitch».

• Pourle modèle PRO LS 300 et avec l’option «ow-switch», il n’y a pas de contrainte spécique sur

l’orientationdelacellule,maisseulementsurcelleduow-switch(voir4.1.5).

• Respecterlesensdecirculationsuivant:l’eaudoitentrerdanslacelluleparleraccordhaut,et

ressortiraprèslesélectrodesparleraccordbas.

4.1.2 Montage de la sonde de température

• Monterlesupportdesondes3troussuruncircuitby-passen50ouen63àpositionneravantleltreet

l’appareildechauffageetàorienterverslebas(cfschémahydraulique)pourquelessondessoient

toujourseneauetqueleursindicationssoientreprésentativesdesvaleursréellesdanslebassin.Ce

supportdoitêtreinsérésuruneportionhorizontaleducircuitby-pass,etorientételqueles2trous

alignéspointentverslehaut(sondesoptionnellespHetRédox),etletrouopposéverslebas(sonde

de T°C). Visser directement la sonde de T°C dans le taraudage 1/2 pouce du trou opposé.

4.1.3 Montage des sondes pH et Redox

• Il est recommandé de positionner les sondes (etnotammentlasonderédox)avantleltreetl’appareil

de chauffagepourquelesindicationsdessondessoientreprésentativesdesvaleursréellesdansle

bassin.Eneffet,lesimpuretésaccumuléesdanslemédialtrantconsommentduchloreaupassage

del’eaudansleltre,etlechlorepeutégalementêtredégradéaucontactdesrésistanceschauffantes

oudesplaqueschaudesdeséchangeursdel’appareildechauffage.

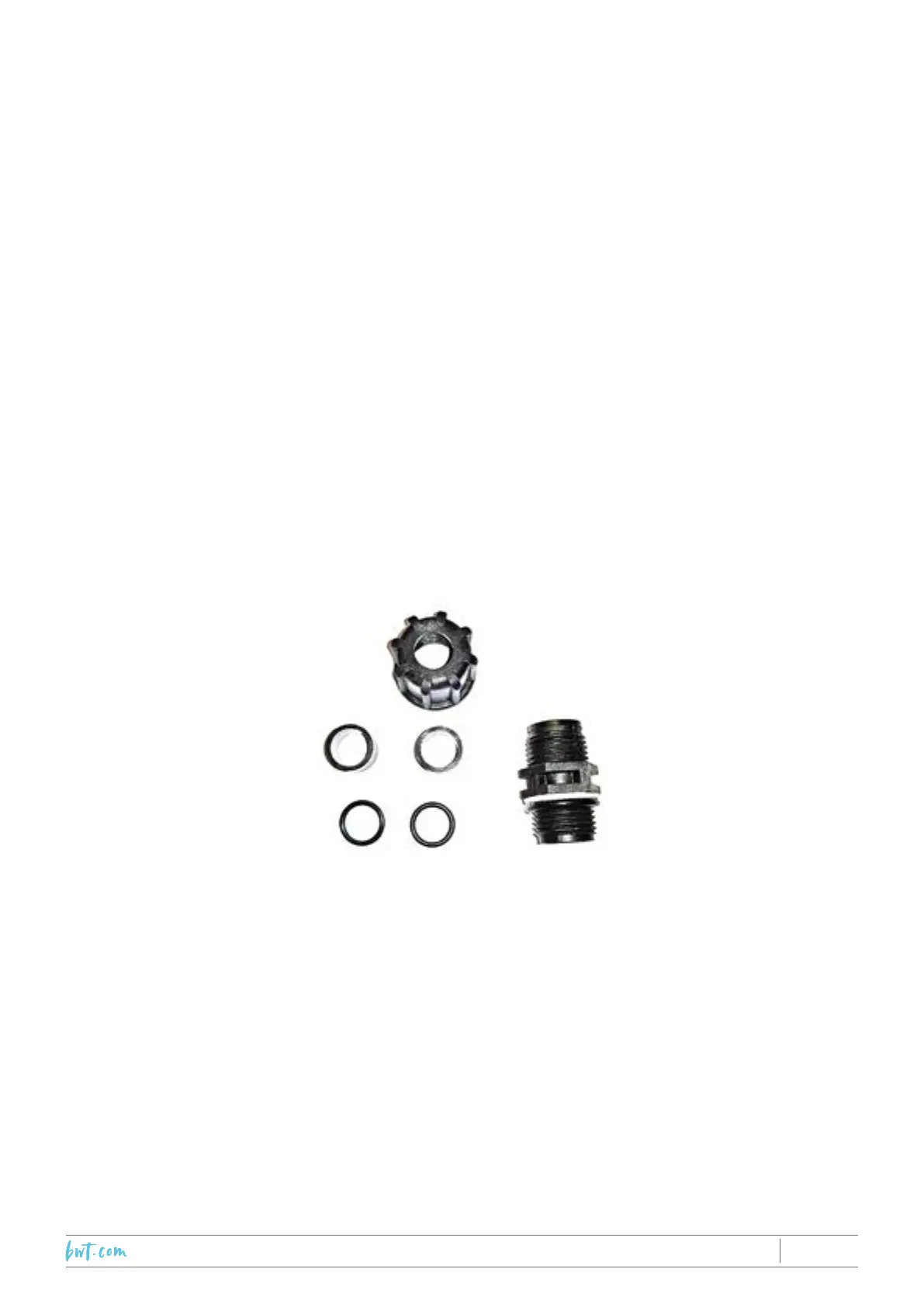

• Lessondessemontentsurunsupportintermédiaire(cfphotoci-dessous),àvisserdansuntroutaraudé

du support principal.

• Lestêtesd’alimentationdessondesdoiventêtreorientéesverslehaut.Ellesnedoiventpas

êtresituéesenunpoint«haut»ducircuithydrauliquepouréviterqu’ellesneseretrouventhors

d’eauencasdeprised’air.

• Andepréserverlessondesdetoutendommagementpardesgravillonsoudusable,lesvannesdu

by-passdoiventêtrerégléesdefaçonàcequeledébitàtraversleby-passsoitfaible.

• Retirerlessondesdeleuracondeconservationetlesmettreenplacedélicatementsurlatuyauterie

seulementunefoisquelecircuitesteneau.Conserverlesaconsenvued’unedéposeéventuelledes

sondeslorsdel’hivernage.L’extrémitédemesuredessondesdoittoujoursresterimmergée..

• Lescâblesdessondesnedoiventpasêtreregroupésdansdesgainesavecd’autrescâbles

électriques,pouréviterleparasitageetlesinterférences.

4.1.4 Montagedelapomped’injectionduréducteurdepH

Lestubesd’aspirationetderefoulementfont2mètresdelong.
