CAB A6 - Page 114

Index 1 04-09-24
D-4
Serviceanleitung / Service Manual / / /

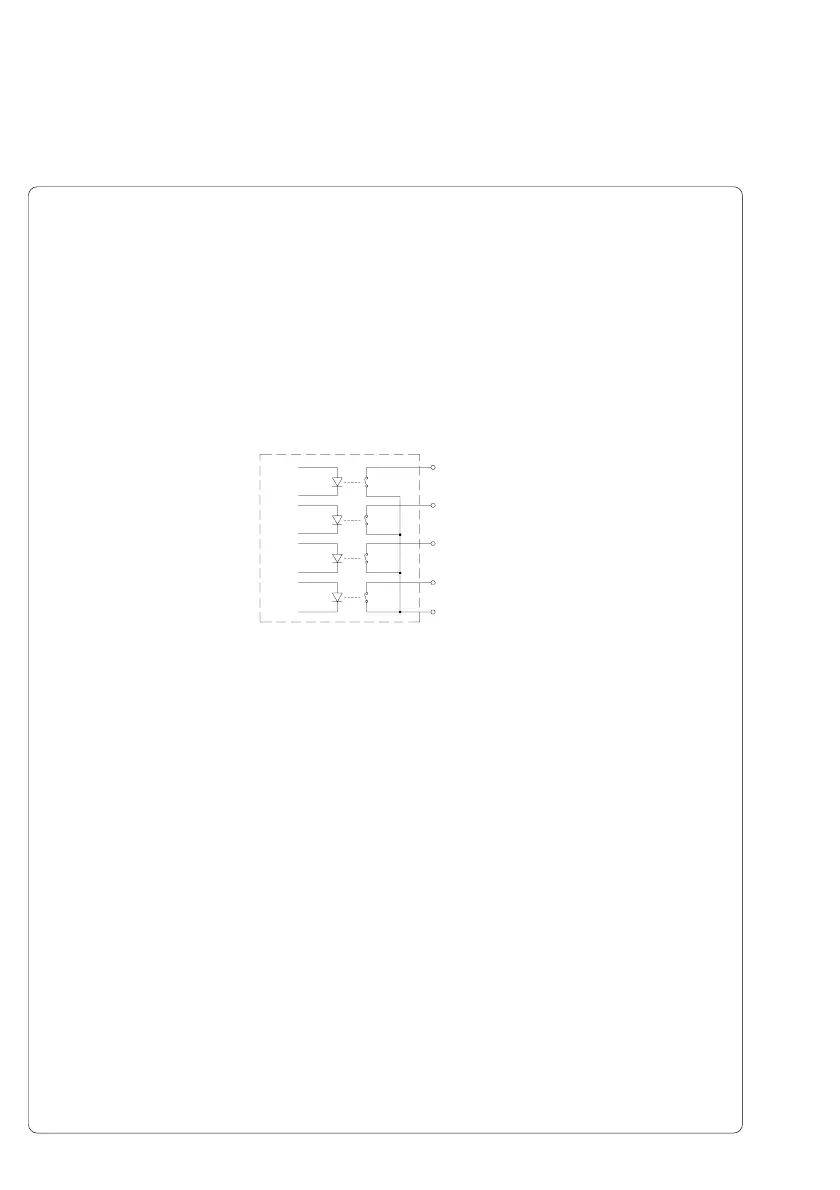

Anlage D: Belegungsplan Leiterplatte CPU A4, A6, A8 : Lötseite
Appendix D: Layout Diagram Mainboard A4, A6, A8 (PCB CPU) : Soldering side
8
Wichtige Messpunkte
Important Measuring Points
1 - GND
2 - 3,3 V
3- 5 V
4- V
MOT
5 - 24 V
6 - 1,8 V
7 - 2,5 V
8 - 24 V ext. (Peripherals)
9- V
BAT
9
7
4
5
1
3
2
6
