Pagina 25
Calorex Heat Pumps Ltd. · The Causeway, Maldon, Essex CM9 4XD, UK ·
Manual de instrucciones
PPT8/12/16/22LX/LY SLIMLINE
SD638150 EDICION 11
®

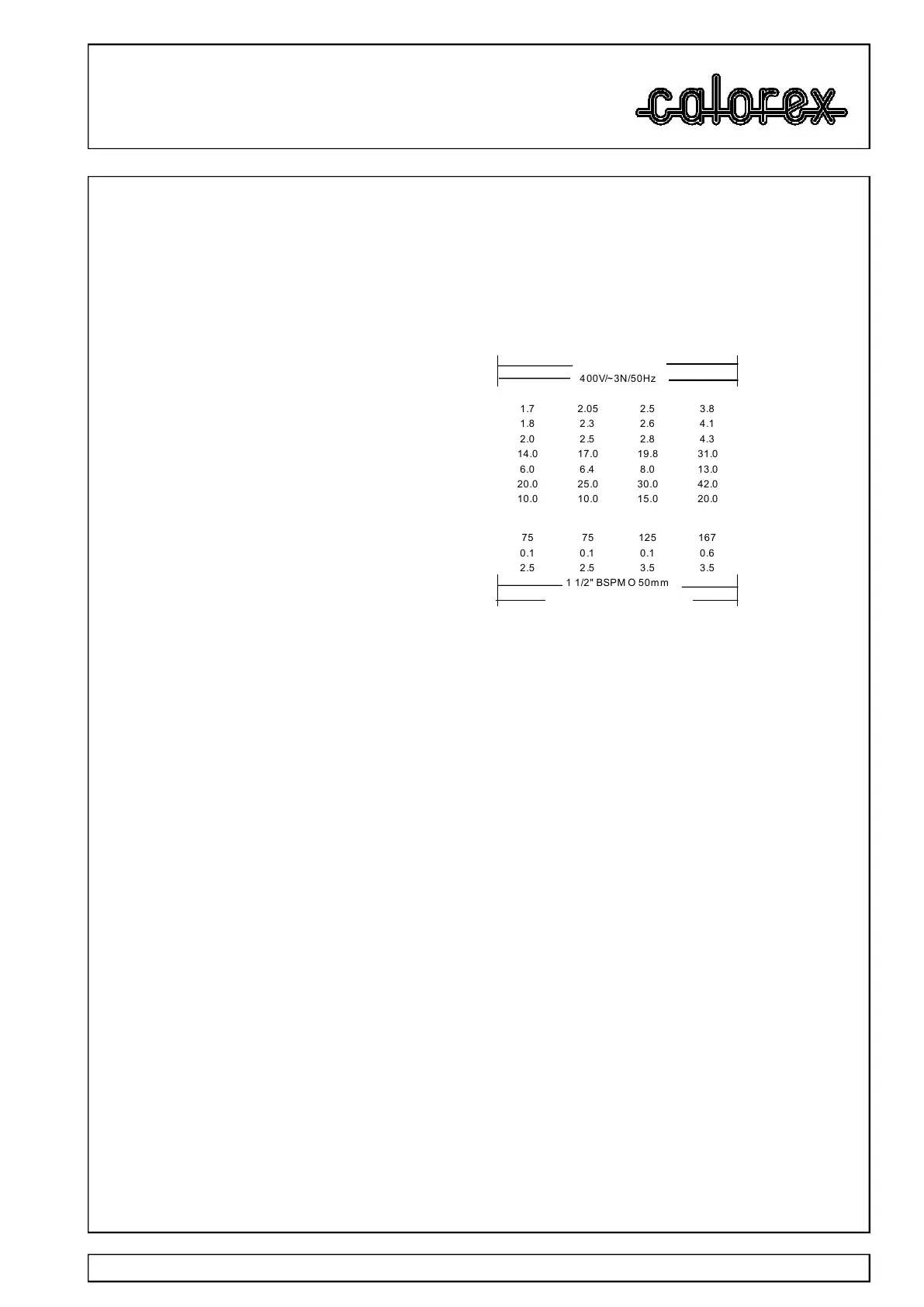

MODELO Unidade s PPT8Y PPT12Y PPT16Y PPT22Y
CALOR AL AGUA DE LA PISCINA
AMBIENTE 0°C, AGUA 24°C kWh 5.2 7.0 9.0 10.7
AMBIENTE 10°C, AGUA 24°C kWh 7.2 9 .9 12.4 17.7
AMBIENTE 20°C, AGUA 24°C
kW h 9.2 12.5 15.6 22.4
ELECTRICO
SUMINISTR O ELÉCTRICO 1 FASE
SUMINISTR O ELÉCTRICO 3 FASE
ENERGIA TOTAL CONSUMIDA
AMBIENTE 0°C, AGUA 24°C kWh 1.7 2.05 2.5 3.8
AMBIENTE 10°C, AGUA 24°C kWh 1.8 2 .3 2.6 4.1
AMBIENTE 20°C, AGUA 24°C kWh 2.0 2 .5 2.8 4.3
CAPACIDAD MINIMA DE SUMINISTRO (Max F.L.A.) 1 fas e N:- A 14.0 17.0 19.8 31.0
CAPACIDAD MINIMA DE SUMINISTRO (Max F.L.A.) 3 fas e N:- A 6.0 6.4 8.0 13.0
FUSIBLE DE SUMINISTRO RECOMENDADO 1 fase N:- A 20.0 25.0 30.0 42.0
FUSIBLE DE SUMINISTRO RECOMENDADO 3 fase N:- A 10.0 10.0 15.0 20.0
CAUDAL DE AGUA DE LA PISCINA
CAUD AL DE AGUA L/min 75 75 125 167
CAIDA DE LA PRESION DEL AGUA m hd 0.1 0 .1 0.1 0.6
MAXIMA PRESION DE TRABAJO bar 2.5 2.5 3.5 3.5
CONEXIONES H IDRAULICAS:- pulgadas
CONEXIONES D E DESAGUE DEL CON DENSADO:- pulgadas
COMPRESOR
ENERGIA NOMINAL CONSUMIDA:- kWh 1.6 2.35 2.6 3.2
LRA.- 1 fase N:- A 62 62 103 136
RLA:- 1 fase N:- A 11.5 13.1 15.8 25
AMPS DEL ARRANQUE SUAVE 1 fase N:- A 28 28 34 37
LRA:- 3 fase N:- A 32 30 48 48
RLA: -3 fase N:- A 4 4.7 7.3 10
AMPS DEL ARRANQUE SUAVE 3 fase N:- A 14 14 25 25
VENTILADOR PRINCIPAL
FLUJO DE AIRE (anemómetro del aire en la rejilla.
Evapo rador secado) m³/h 2200 3300 3500 4100
F.L.A. 1 fas e N:- A 0.82 0.82 0.82 0.82
DATOS GENERALES
SISTEMA HERMETICO
CARGA D E GAS R4 07c kg 1.9 2.7 5.9 6.7
SONIDO
NIVEL DE PRESION A 3m ENTRADA DE AIRE dBA 53 54 53 62
NIVEL DE PRESION A 3m SALIDADA DE AIRE dBA 57 55 55 64
NIVEL DE PRESION A 3m LADO dBA 50 47 48 60
POTENCIA ACÚSTIC A dBA 69.9 67.3 68.2 67.8
DIMENSIONES
ANCH O (Desem pacada) mm 1264 1264 1264 1264
LARGO (Desempacada) mm 594 594 600 600
ALTURA (Desempacada): mm 725 725 725 904
PESO (Desem pacada):-ALY kg 96 n/a 130.5 141
PESO (Desem pacada):-BLY
kg -
111.6
n/a n/a
PESO (Empacada):-ALY kg 115 n/a 159.5 162
PESO (Empacada):-BLY
kg -
134.6
n/a n/a
230V/~1N/50Hz
PAR A INFORMACION MAS DETALLADA DEL TAMAÑO CONSULTE CON CALOREX HEAT PUMPS LTD
400V/~3N/50Hz
1 1/2" BSPM O 50m m
3/4" DESAGÜE DOMESTICO
