Calorex PPT8 - Empfohlenes Verrohrungsschema

Seite 10
Calorex Heat Pumps Ltd. · The Causeway, Maldon, Essex CM9 4XD, UK
Installations- & Betriebsanleitung
PRO-PAC (PPT) 8/12/16/22 LX/LY
SLIMLINE
SD638150 ISSUE 11
®
BECKEN
RÜCK- SCHLAG- VENTIL
DESINFEKTIONSMITTEL- BZW. CHEMIKALIEN- DOSIERUNGS-EINRICHTUNG; FALLS VORHANDEN
ZUSATZHEIZUNG FALLS VORHANDEN
FILTER
PUMPE
ABLUSS FÜR
ENTLEERUNG IM
RAHMEN DES
WINTERFESTMACHENS
RÜCKSCHLAGSCHLEIFE EINBAUEN FALLS CHEMIKALIEN DOSIERUNG NACH DER WP EINGEBAUT
100mm
KONDENSWASSER-
ABFLUSS
RESERVEZUGANG FÜR DAS
WINTER- FESTMACHEN DER
DURCHFLUSSVERBINDUNG
ABFLUSS
LEGENDE ABSPERRVENTIL TRENNBARER ANSCHLUSS R
ά
CKSCHLAGVENTIL DREIWEGEVENTIL
CALOREX WÄRMEPUMPE
BYPASSVENTILE
(OFFNER)

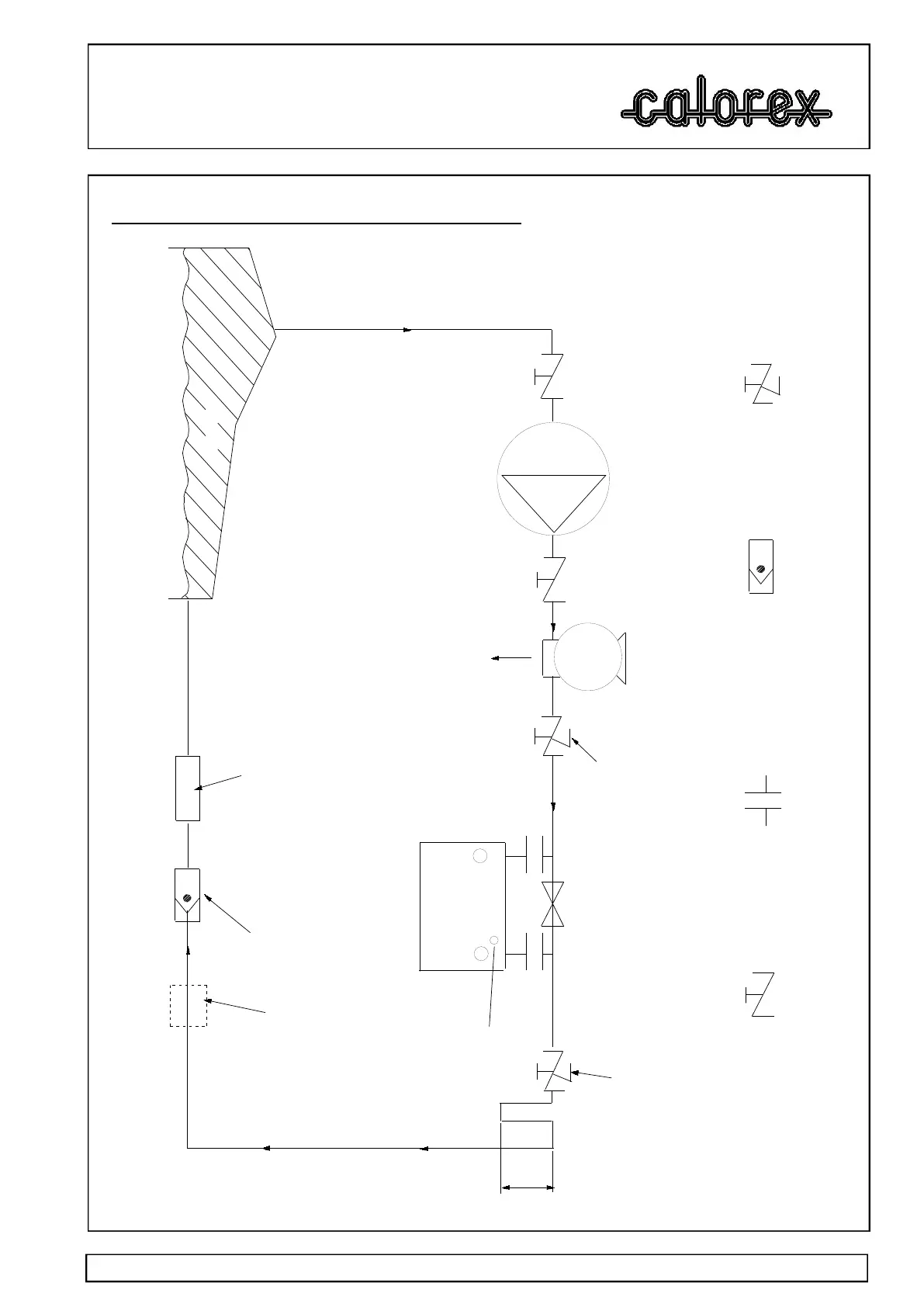

3.1 - EMPFOHLENES VERROHRUNGSSCHEMA
