Calorex Heat Pumps Ltd. · The Causeway, Maldon, Essex CM9 4XD, UK ·
Manual de instrucciones
PPT8/12/16/22LX/LY SLIMLINE
SD638150 EDICION 11
®

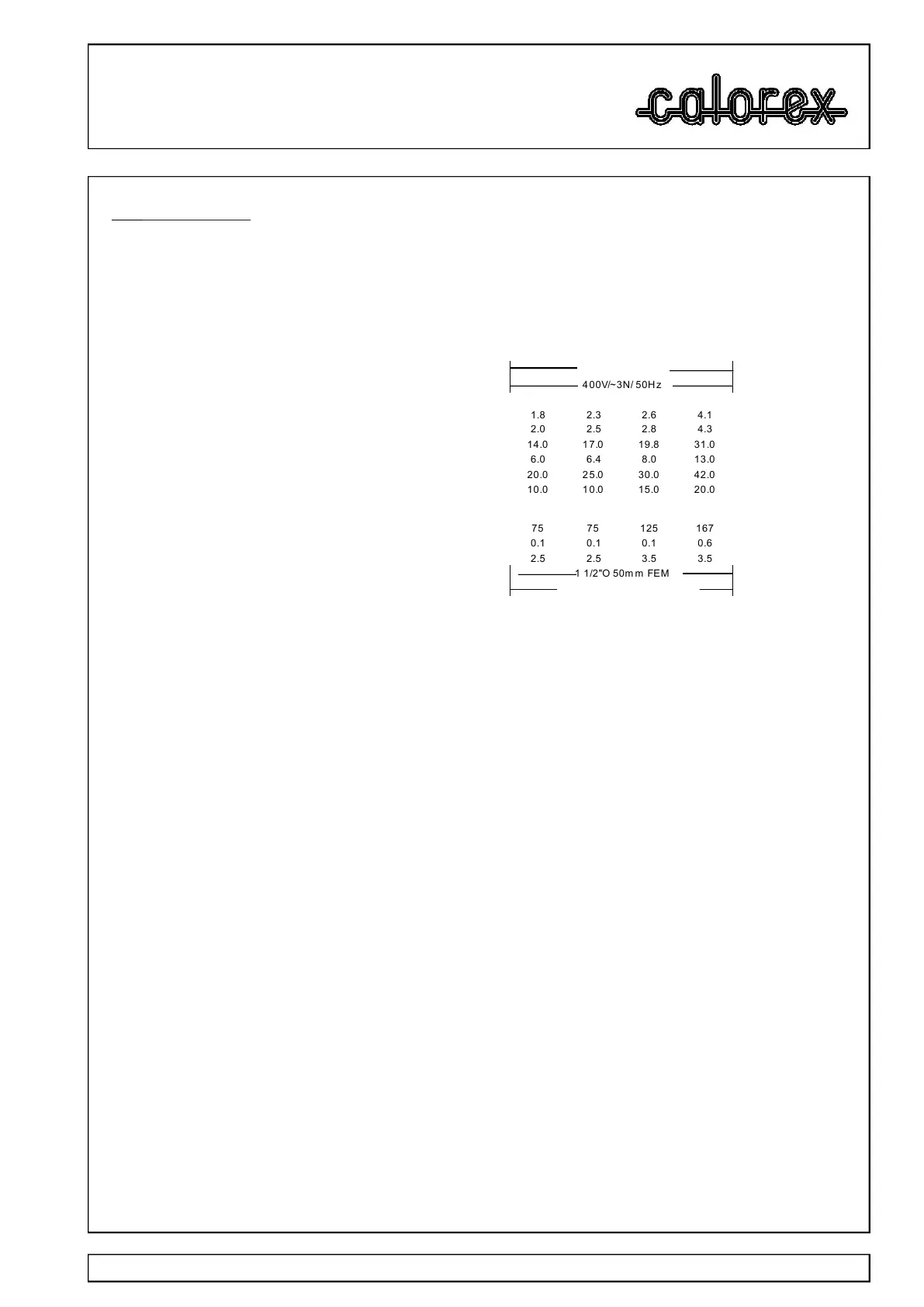

9.0 Ficha técnica
BOMBAS DE CALOR PARA PISCINAS EXTERIORES TEMPORADA DE VERANO (ALX/BLX)
MODELO Unidades PPT8 PPT12 PPT16 PPT22
CALOR AL AGUA DE LA PISCINA
AMBIENTE 10°C, AGUA 24°C kWh 7.2 9.9 12.4 17.7
AMBIENTE 20°C, AGUA 24°C kWh 9.2 12.5 15.6 22.4
ELECTRICO
SUMINISTR O ELECTRICO 1 FASE
SUMINISTR O ELECTRICO 3 FASE
ENERGIA TOTAL CONSUMIDA
AMBIENTE 10°C, AGUA 24°C kWh 1.8 2.3 2.6 4.1
AMBIENTE 20°C, AGUA 24°C kWh 2.0 2.5 2.8 4.3
CAPACIDAD DE SU MINISTRO MIN (Max F.L.A.) 1 fase N:- A 14.0 1 7.0 19.8 31.0
CAPACIDAD DE SU MINISTRO MIN (Max F.L.A.) 3 fase N:- A 6.0 6.4 8.0 13.0
FUSIBLE DE SUMINISTRO RECOMENDADO 1 fa se N:- A 20.0 2 5.0 30.0 42.0
FUSIBLE DE SUMINISTRO RECOMENDADO 3 fa se N:- A 10.0 1 0.0 15.0 20.0
CAUDAL DE AGUA DE LA PISCINA
CAIDA DE LA PRESION DEL AGUA L/m in 75 75 125 167
CAIDA DE LA PRESION DEL AGUA m hd 0.1 0.1 0.1 0.6
MAXIMA PRESION DE TRABAJO DEL AGUA bar 2.5 2.5 3.5 3.5
CONEXIONES HID RAULICAS:- pulgadas
CONEXIONES DE DESAGÜE DEL CONDENSADO :- pulgadas
COMPRESOR
ENERGIA NOMINAL CON SUMIDA:- kWh 1.6 2.35 2.6 3.8
L.R.A. 1 fase N:- A 62 62 103 136
R.L.A. 1 fase N:- A 11.5 1 3.1 15.8 25
AMPS DEL ARRANQUE SUAVE 1 fas e N:- A 28 28 34 37
L.R.A. 3 fase N:- A 32 30 48 48
R.L.A. 3 fase N:- A 4 4.7 7.3 10
AMPS DEL ARRANQUE SUAVE 3 fas e N:- A 14 14 25 25
VENTILADOR
FLUJO DE AIRE (Anem ómetro del aire en la rejilla.
Evaporador secado) m ³/h 2200 3300 3500 4100
F.L.A. 1 fase N :- A 0.82 0 .82 0.82 0.82
DATOS GENERALES
SISTEMA HERMETICO
CARGA DE GAS R407c kg 1.9 2.5 5.0 6.0
SONIDO
NIVEL DE PRESION A 3m ENTRADA D E AIRE dBA 53 54 53 62
NIVEL DE PRESION A 3m SALIDADA DE AIRE dBA 57 55 55 64
NIVEL DE PRESION A 3m LADO dBA 50 47 48 60
POTENCIA ACÚSTICA dBA 69.9 67.3 68.2 67.8
*DIMENSIONES
*ANCHO (Des em pacada):- mm 1264 1264 1264 1264
*LARGO (Desempacada):- mm 594 594 600 600
*ALTURA (Desempacada): mm 725 725 725 904
PESO (Des em pacada):- ALX kg 91 96 113 119
PESO (Des em pacada):- BL X kg - 96 118 119
PESO (Empacada):- ALX kg 110 119 142 143
PESO (Empacada):- BLX kg 110 119 140 143
230V/~1N/ 50Hz
PAR A INFORMAC ION MAS DETALLADA DEL TAMAÑO CONSULTE CON CALOREX HEAT PUMPS LTD
400V/~3N/ 50H z
1 1/2"O 50m m FEM
3/4" DESAGÜ E DOMESTICO
NOTAS
1) Peso y dimensiones netas *ESTAS DIMENSIONES INCLUYEN LOS EXTREMOS SALIENTES DE LA ENTRADA Y SALIDA DEL
AGUA ASÍ COMO EL CASQUILLO PARA EL PASO DEL CABLE PRINCIPAL
2) Limitaciones del diseño para el funcionamiento: Ambiente = 5ºC min 40ºC max, Agua = 10ºC min, 40ºC max.
3) El agua de la piscina debe tener el siguiente equilibrio:
pH 7.2-7.8, Cloro Libre 1.0 - 2.0ppm doméstico, 3.0 - 6.0 comercial. 1mm WG = 9.8 Pa
4) Deje 500mm libres a los paneles de servicio. 1mhd = 1.4 psi
5)Calorex se reserva el derecho de modificar los modelos sin preaviso. 1l/min = 0.22gall/min
6) R407c Global warming potential (GWP) 1700
