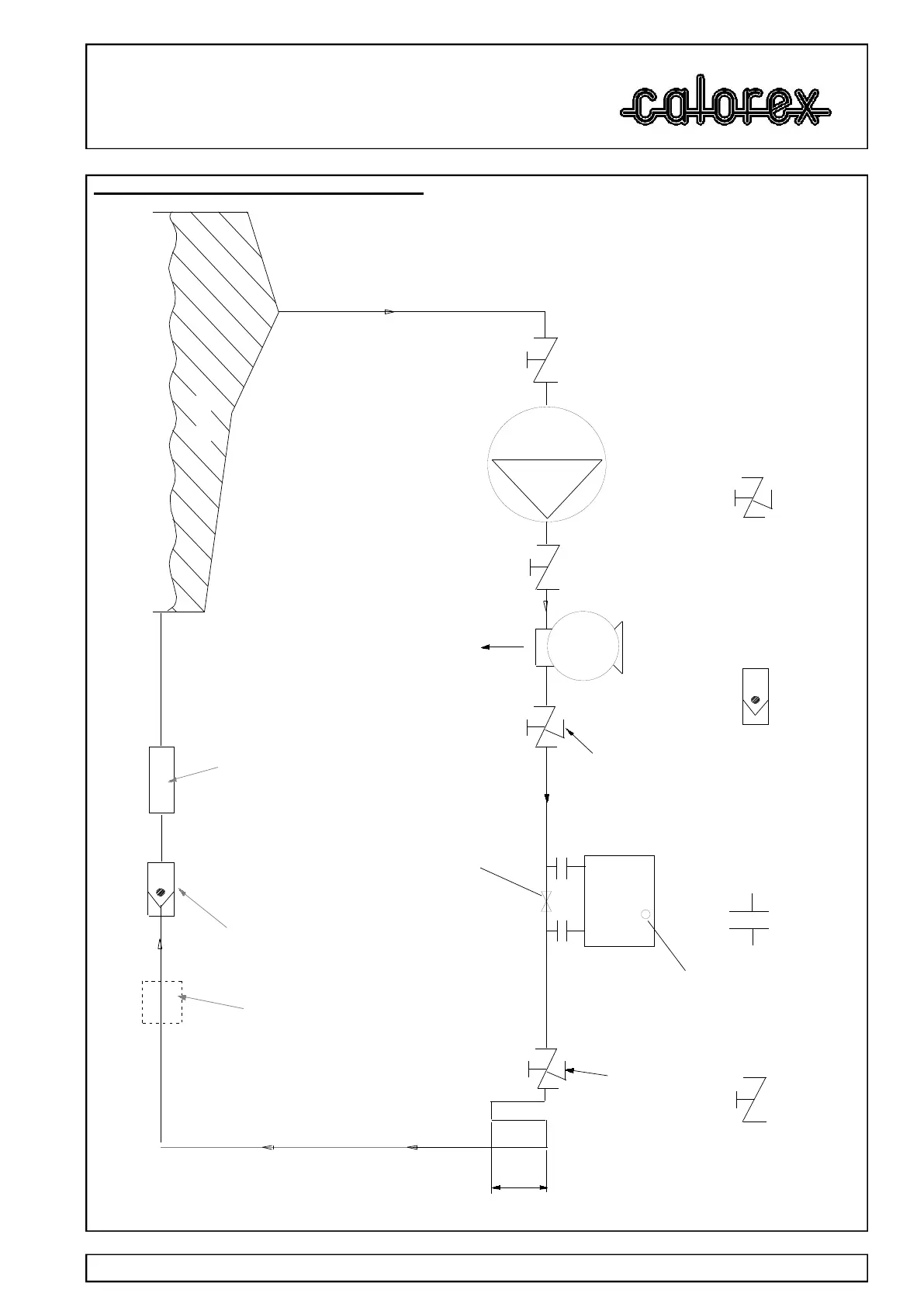

Calorex PPT8 - Schema de Plomberie Recommandee

Page 10
Manuel d’utilisation
PRO-PAC 8/12/16/22 LX/LY
SLIMLINE
Calorex Heat Pumps Ltd. The Causeway, Maldon, Essex CM9 4XD, UK
SD638150 ISSUE 11
®
PISCINE
CLAPET
ANTI-RETOUR
APPAREIL DE
DESINFECTION OU
DOSAGE
CHIMIQUE, SI
MONTE
CHAUFFE-EAU
AUXILIAIRE SI
MONTE
FILTRE
POMPE
VIDANGE
D'HIVERISATION
VERS EGOÛT
BOUCLE ANTI-RETOUR A
INCORPORER, HAUTEUR MINI 100 MM
AU-DESSUS ORIFICE SORTIE DE
POMPE A CHALEUR (SI APPAREIL
DESINFECTION MONTE)
100mm
EAU DE CONDENSAT
VERS EGOÛT
ORIFICE LIBRE
POUR RACCORD
VIDANGE
D'HIVERISATION
VERS EGOÛT
LEGENDE
POMPE À
CHALEUR CALOREX
ROBINET
D'ISOLATION
VANNE
D'ISOLATION
CLAPET
ANTI-RETOUR
ROBINET 3
VOIES
VANNE BYPASS
(NORMALEMENT
FERMEE)
3.1 SCHEMA DE PLOMBERIE RECOMMANDEE
