Manuel d’utilisation
PRO-PAC 8/12/16/22 LX/LY
SLIMLINE
Calorex Heat Pumps Ltd. The Causeway, Maldon, Essex CM9 4XD, UK
SD638150 ISSUE 11
®
NOTES:-
1) Poids et dimensions en valeurs nettes. *CES DIMENSIONS INCLUENT LES EXTRÉMITÉS SAILLANTES DE L’ENTRÉE ET LA
SORTIE DE L’EAU AINSI QUE LE BOUCHON POUR LE PASSAGE DU CÂBLE PRINCIPAL.
2) Limites de calcul de performance. Température ambiante = 5ºC min, 40ºC max. Eau = 10°C min, 40°C max.
3) L’eau du bassin doit avoir un bon équilibre, acidité 7,2 - 7,8 Chlore libre 1,0 à 2,0 ppm domestique, 3,0 à 6,0 ppm commercial
4) Prévoir 500mm de dégagement pour les panneaux de service.
5) CALOREX se réserve le droit de changer ou modifier les modèles sans prévais.
6) R407c Potentiel de réchauffement du globe 1700.
1mm WG = 9.8 Pa
1m hd = 1.4 psi
1L/min = 0.22 gall/min
POMPES A CHALEUR POUR PISCINES EXTERIEURES SAISON ESTIVALE (ALX/BLX)
MODÈLE Units PPT 8 PPT 12 PPT 16 PPT 22
CHAUFFAGE EAU BASSIN
TEMP. AMBIANTE 10°C, EAU 24°C kWhr 7.2 9.9 12.4 17.7
TEMP. AMBIANTE 20°C, EAU 24°C kWhr 9.2 12.5 15.6 22.4
ÉLECTRICITÉ
ALIMENTATION ELECTRIQUE MONOPHASEE
ALIMENTATION ELECTRIQUE TRIPHASEE
CONSOMMATION TOTALE
TEMP. AMBIANTE 10°C, EAU 24°C kWh 1.8 2.3 2.6 4.1
TEMP. AMBIANTE 20°C, EAU 24°C kWh 2.0 2.5 2.8 4.3
(INTENSITE DE DEMARRAGE) MONOPHASE N A 14.0 17.0 19.8 31.0
(INTENSITE DE DEMARRAGE) TRIPHASE N A 6.0 6.4 8.0 13.0
FUSIBLE RECOMMANDE MONOPHASE A 20.0 25.0 30.0 42.0
FUSIBLE RECOMMANDE TRIPHASEE A 10.0 10.0 15.0 20.0
DÉBIT D’EAU
DEBIT D’EAU DE PISCINE L/min 75 75 125 167
PERTE DE CHARGE m hd 0.1 0.1 0.1 0.6
PRESSION OPERATIONELLE EAU BASSIN bar 2.5 2.5 3.5 3.5
RACCORDS D’EAU DE PISCINE pouce
RACCORDS D’EVACUATION DE CONDENSAT pouce
COMPRESSEUR
PUISSANCE NOMINALE CONSOMMEE kWh 1.6 2.35 2.6 3.8
INT. NOM. ROTOR BLOQUE MONOPHASE A 62 62 103 136
INT. NOM. MARCHE NORMALE MONOPHASE A 11.5 13.1 15.8 25
INT. NOM. DEMARRAGE PROGRESSIF MONOPHASE A 28 28 34 37
INT. NOM. ROTOR BLOQUE TRIPHASEE A 32 30 48 48
INT. NOM. MARCHE NORMALE TRIPHASEE A 4 4.7 7.3 10
INT. NOM. DEMARRAGE PROGRESSIF TRIPHASEE A 14 14 17 25
VENTILATEUR
DEBIT D’AIR (anémomètres. côte, évaporateur sec) m³/h 2200 3300 3500 4100
INT. NOM. CHARGE TOTALE MONOPHASE A 0.82 0.82 0.82 0.82
DONNEES GENERALES
SYSTEME HERMETIQUE
CHARGE DE GAZ R407c kg 1.9 2.5 5.0 6.0
NIVEAU SONORE À 3m ENTRÉ D'AIR dbA 53 54 53 62
NIVEAU SONORE À 3m SORTIE D'AIR dbA 57 55 55 64
NIVEAU SONORE À 3m CÔTE dbA 50 47 48 60
PUISSANCE ACOUSTIQUE dbA 69.9 67.3 68.2 67.8
*DIMENSIONS
*LARGEUR (déballé) mm 1264 1264 1264 1264
*PROFONDEUR (déballé) mm 594 594 600 600
*HAUTEUR (déballé) mm 725 725 725 904
POIDS (déballé) ALX kg 91 96 113 119
POIDS (déballé) BLX kg - 96 118 119
Monophasé 230V 50Hz
Pour connaître les dimensions exactes, consulter CALOREX HEAT PUMPS Ltd
Triphasé 400V 50Hz
1,5" POUCE OU 50mm FEMELLE
3/4"POUCE

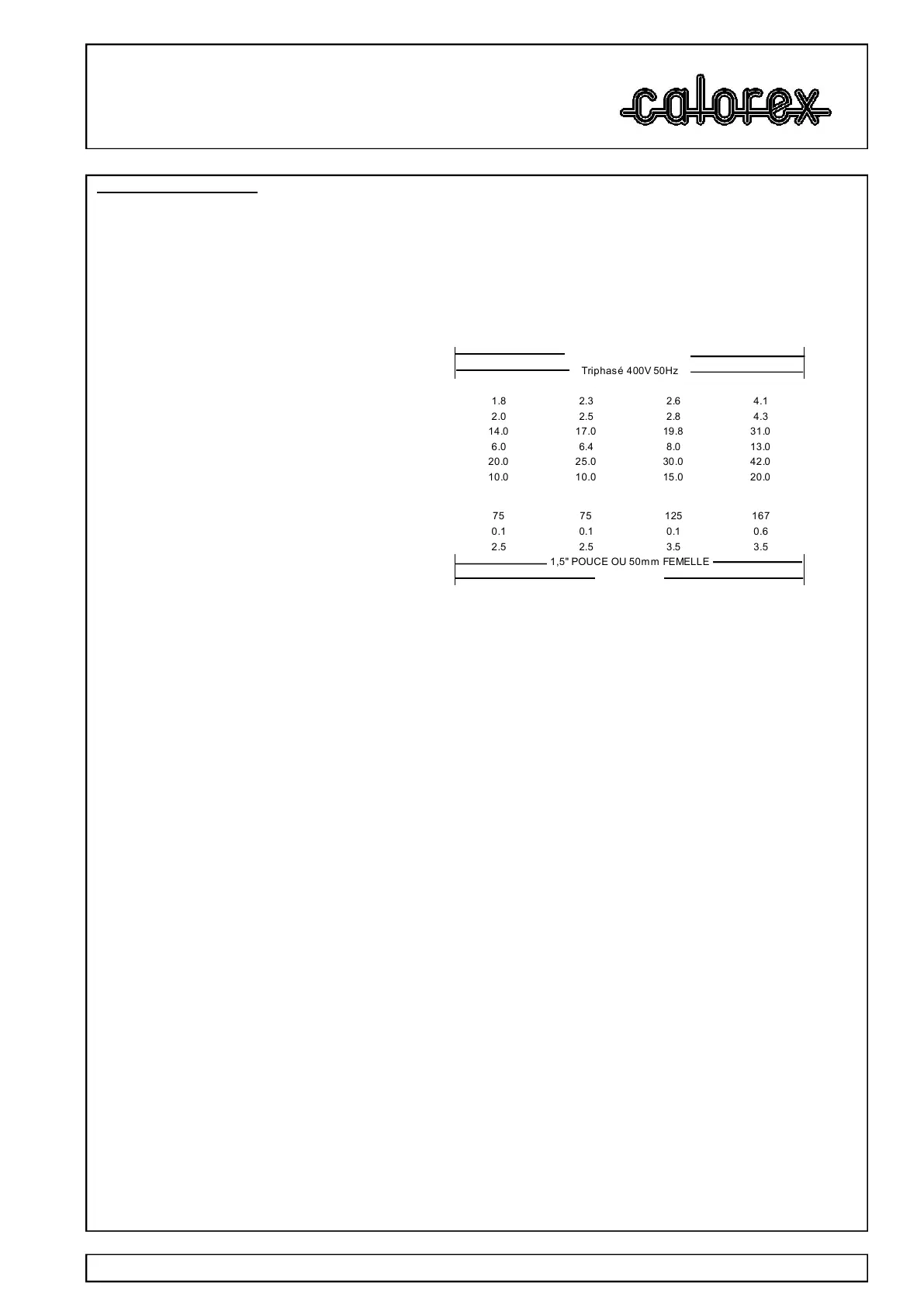

9.0 FICHE TECHNIQUE
