I-IR-IRR Rev10 - Istruzioni originali Pagina 3 / 32
1.4. Garanzia
Per la garanzia sui prodotti fare riferimento alle
condizioni generali di vendita.
i
La garanzia include sostituzione o riparazione
GRATUITA delle parti difettose (riconosciute
dal fabbricante).
La garanzia dell’apparecchio decade:
- Qualora l’uso dello stesso non sia conforme alle
istruzioni e norme descritte nel presente manuale.
- Nel caso di modiche o variazioni apportate
arbitrariamente senza autorizzazione del Fabbricante
(vedi par. 1.5).
- Nel caso di interventi di assistenza tecnica eseguiti
da personale non autorizzato dal Fabbricante.
- Nel caso di mancata manutenzione prevista nel
presente manuale.
1.5. Servizio di supporto tecnico
Qualsiasi ulteriore informazione sulla documentazione,
sui servizi di assistenza e sulle parti dell’apparecchio,
può essere richiesta a Calpeda S.p.A. (vedi paragrafo
1.2)
2. DESCRIZIONE TECNICA
Elettropompe monoblocco volumetriche ad ingranaggi.
Corpo pompa con bocche di aspirazione e di mandata
con lo stesso diametro e disposte sullo stesso asse
(esecuzione "in-line").
2.1. Uso previsto
Per olio combustibile e liquidi lubricanti.
Viscosità cinematica da 30 mm
2
/s (4°E) a 120 mm2/s
(15°E).
Temperatura liquido no a 90 °C.
Altezza di aspirazione manometrica no a 4 m.
2.2. Uso scorretto ragionevolmente prevedibile
L’apparecchio è stato progettato e costruito
esclusivamente per l’uso descritto nel par. 2.1.
È assolutamente vietato l’impiego
dell’apparecchio per usi impropri, e modalità di
uso non previste dal presente manuale.
Il prodotto non è adatto all'impiego con acqua.
L’utilizzo improprio del prodotto deteriora le
caratteristiche di sicurezza e di efcienza
dell’apparecchio, Calpeda non può essere
ritenuta responsabile per guasti o infortuni dovuti
all’inosservanza dei divieti sopracitati.

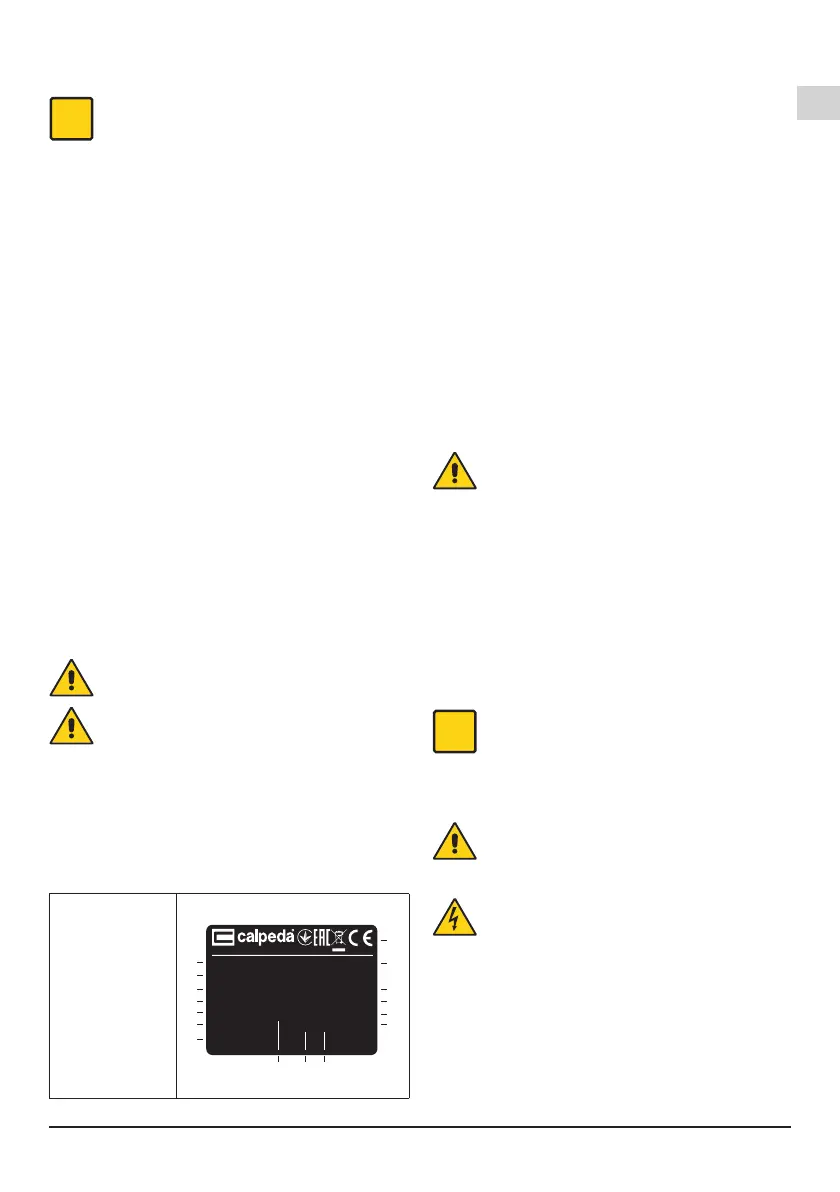

2.3. Marcatura
Di seguito una copia della targhetta di identicazione
presente sull’involucro esterno della pompa.
1 Tipo
2 Portata
3 Prevalenza
4 Potenza nominale
5 Tensione di alim.
6 Corrente
7 Eventuali note
8 Frequenza
9 Tipo di servizio
10 Classe isol.
11 Peso
12 cosø
13 Velocità nominale
14 Protezione
15 Matricola
16 Certicazioni
Esempio targhetta pompa
XXXXXXX
Q min/max X/X m
3
/h
XXXXXXX
H max/min X/X mIP XX
n XXXX/min
220∆/380Y V3~50Hz cosø X
X/X A
XXXXXXXX
S1 l.cl. X X kg
X kW (XHp) S.F.
1
2
3
4
5
6
7
8910
16
15
14
13
12
11
Montorso (VI) Italy IT 00142630243
Made in Italy
3. CARATTERISTICHE TECNICHE
3.1. Dati tecnici
Dimensioni di ingombro e pesi (vedi catalogo).
Velocità nominale 1450/1750 rpm
Protezione IP 54 (IP 55 Esecuzioni speciali)
Tensione di alimentazione/ Frequenza:
- no a 240V 1~ 50/60 Hz
- no a 480V 3~ 50/60 Hz
Vericare che la frequenza e la tensione di rete sia
idonea alle caratteristiche elettriche indicate in targhetta.
I dati elettrici riportati in targhetta si riferiscono alla
potenza nominale del motore.
Pressione sonora: ≤ 75 dB (A);
Avviamenti/ora max.: n. 30 ad intervalli regolari.
Pressione nale massima ammessa nel corpo pompa :
100 m (10 bar).
Pressione massima in aspirazione: PN (Pa) - Hmax (Pa).
3.2. Ambiente in cui viene posizionata la pompa
Elettropompe previste per luoghi aerati e protetti dalle
intemperie con temperatura massima ambiente di
40°C.
4. SICUREZZA
4.1. Norme comportamentali generiche
Prima di utilizzare il prodotto è necessario
conoscere tutte le indicazioni riguardanti la
sicurezza.
Si deve leggere attentamente e seguire tutte le
istruzioni tecniche, di funzionamento e le indicazioni
qui contenute per i differenti passaggi: dal trasporto
allo smaltimento nale.
I tecnici specializzati sono tenuti al rispetto dei
regolamenti, regolamentazioni, norme e leggi del
paese in cui la pompa è venduta.
L’apparecchio è conforme alle vigenti norme di
sicurezza.
L’uso improprio può comunque provocare danni a
persone, cose o animali.
Il fabbricante declina ogni responsabilità in caso di tali
danni o da uso in condizioni diverse da quelle indicate
in targa e nelle presenti istruzioni.
i
Rispettare la cadenza degli interventi di
manutenzione e la tempestiva sostituzione
dei pezzi danneggiati o usurati, permette
all’apparecchio di lavorare sempre nelle migliori
condizioni.Usare solo ed esclusivamente
pezzi di ricambio originali forniti da CALPEDA
S.p.A.o da un distributore autorizzato.
Non rimuovere o alterare le targhe apposte dal
fabbricante sull’apparecchio.
L’apparecchio non deve essere messo in funzione in
caso di difetti o parti danneggiate.
Le operazioni di manutenzione ordinaria e
straordinaria, che prevedono uno smontaggio
anche parziale dell’apparecchio, devono
essere effettuate solo dopo aver interrotto
l’alimentazione dell’apparecchio stesso.
4.2. Dispositivi di sicurezza
L’apparecchio è costituito da una scocca esterna che
impedisce contatti con gli organi interni e gli elementi
in tensione.
4.3. Rischi residui
L’apparecchio, per progettazione e destinazione d’uso
(rispetto uso previsto e norme di sicurezza), non
presenta rischi residui.
I-IR-IRR Rev10.indd 3 15/04/20 08:44
