Calpeda SPA - Istruzioni Per Luso; Installazione

Pompe autodrenanti
per idromassaggio
SPA
Compact Spa
ISTRUZIONI PER L’USO
1. Condizioni d’impiego
Esecuzione standard
- Per la circolazione dell'acqua in vasche e minipi-
scine per idromassaggio.
- Per acqua pulita con la temperatura massima di
60 °C. Limitare la temperatura massima dell'ac-
qua all'ingresso nella vasca da idromassaggio a
50 °C.
- Massimo livello di acqua consentito nella vasca:
2.000 mm sopra la pompa.
- Pressione idrostatica e pressione finale massima
ammessa nel corpo pompa: 2,5 bar.
- Temperatura massima ambiente 40 °C.
Pressione sonora: < 70 dB (A).
Per impedire il contatto dell’acqua nella pompa
con parti metalliche del motore, le pompe
Compact Spa sono costruite con materiali pla-
stici di altissima qualità. Collegare le tubazioni
con le necessarie precauzioni. Una corretta instal-
lazione ed un impiego nei limiti da noi indicati
assicureranno un funzionamento senza inconve-
nienti.
Osservare le seguenti istruzioni
..
2. Installazione
Le pompe Compact Spa sono previste per l’in-
stallazione con l’asse del rotore orizzontale e
piedi di appoggio in basso, in impianti in cui il
riempimento e lo svuotamento della
pompa avviene attraverso i tubi, con il
riempimento e lo svuotamento della
vasca.
Le vasche per idromassaggio devono
essere costruite in modo tale che l’ac-
qua non possa restare nel sistema dopo
che la vasca è stata vuotata.
Per consentire l’autodrenaggio (lo svuotamento),
montare la pompa su una base disposta su un
livello pari o superiore alla bocchetta di aspirazio-
ne sulla vasca e, per consentire il riempimento,
con la bocca di mandata disposta su un livello
inferiore a quello del normale riempimento (sotto
lo scarico con troppo pieno).
L’installazione sotto il bordo della vasca chiusa
esternamente con pannelli di protezione deve
prevedere almeno una fessura con 5-10 mm di
apertura (preferibilmente tra pannello e pavimen-
to), adatta al ricircolo d’aria per la ventilazione
del motore.
Montare la pompa su una base situata almeno 40
mm sopra la superficie d’installazione. Per vasche
o minipiscine installate all’esterno prevedere la
protezione della pompa e delle parti elettriche dal
sole, dalle intemperie e da allagamenti ed installa-
re la pompa su una base situata almeno 100 mm
sopra la superficie d’installazione.
Prevedere che l’installazione consenta l’accesso
per ispezioni, lo smontaggio o l’eventuale sostitu-
zione della pompa.
Applicare le prescrizioni delle norme di
sicurezza (alcune norme di riferimento sono
indicate nel capitolo 4).
3. Tubazioni
Collegamento dei tubi alle bocche del-
la pompa.
Impiegare tubi di materiale plastico, tipo PVC.
Le bocche della pompa sono previste per il col-
legamento diretto ad incollaggio (fig. 1).
La filettatura esterna consente il collegamento
con bocchettone di raccordo opzionale smonta-
bile (fig. 2).
2

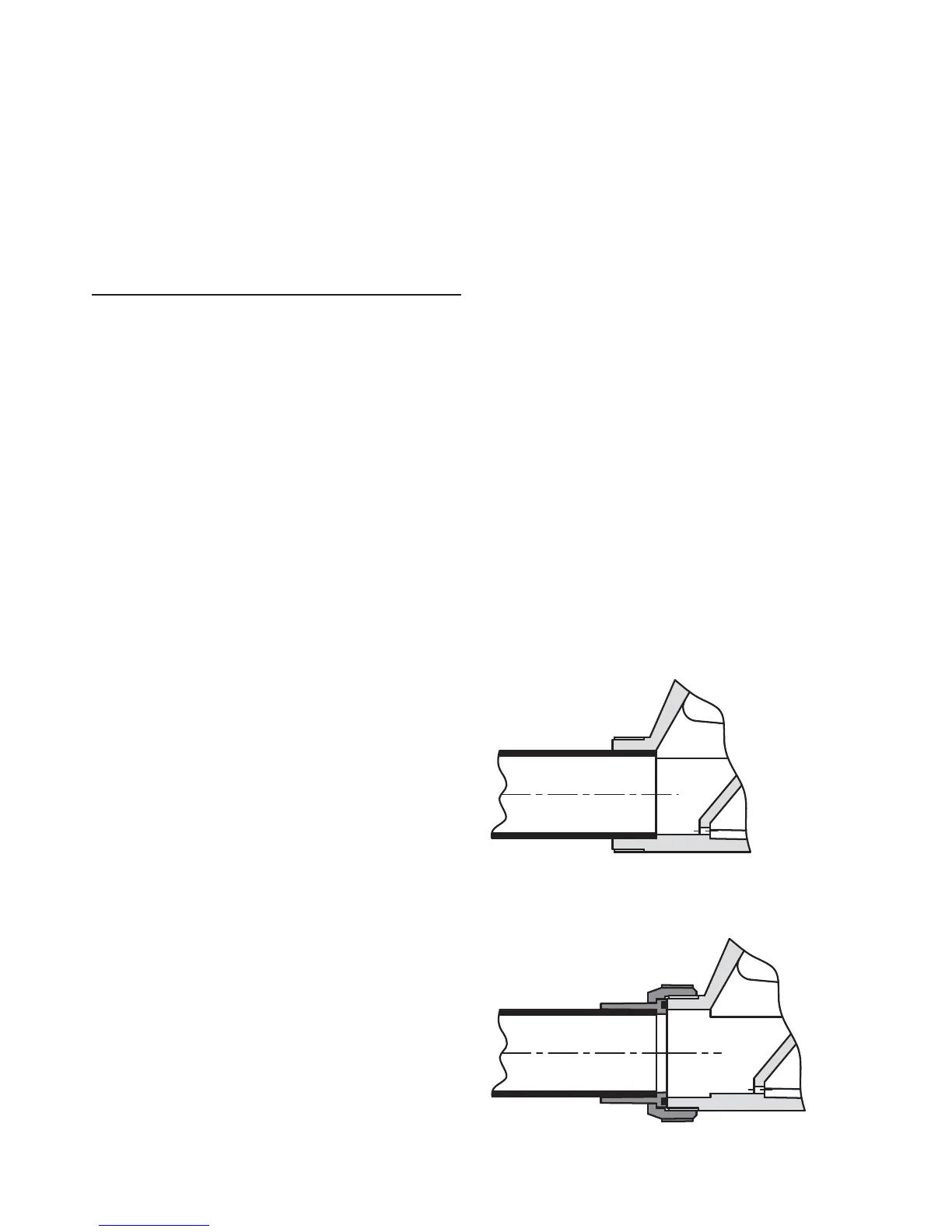

Fig. 1 Connessione ad incollaggio.
Fig. 2 Connessione con bocchettone filettato.
3.93.033/1
3.93.033/2
