55
5.4 Система "плавного" пуска
(только для вариантов MM)
В случае, если узел насос-
двигатель-регулятор работает
нестабильно (как, например,
постоянные колебания), для
устранения проблемы может
быть необходимо, чтобы регулятор включал насос
более плавно в сравнении со стандартной схемой.
Для активации этой функции снять напряжение
с регулятора, открутить винты и крышку, чтобы
иметь доступ к переключателю "В". Сместить
бегунок в положение "ON", вернуть на место
крышку и закрутить обратно винты.
5.5
Замена резьбовых соединений
Можно заменить резьбовые соединения на
соединения другого размера (поставляются как
запасные части в комплекте регулятора) на
входе и выходе регулятора.
Для замены соединений следует открутить
винты, проверить, что кольцевое уплотнение
сидит хорошо в своем гнезде, установить новые
соединения и закрутить обратно винты.
6. Установка
Устанавливать регулятор в
вертикальном положении напрямую на
насосе или в линии между насосом и
первым потребителем.
Запрещается устанавливать пульт в местах с
прямым попаданием солнечных лучей или
рядом с источниками тепла.
7.
Подсоединение электрической части
Электрические компоненты должны
подключаться квалифицированным
электриком с соблюдением
требований действующих стандартов.
Соблюдайте правила техники
безопасности.Выполнить заземление.
Соблюдать указания, приведенные на
приложенной электрической схеме.
Во время выполнения электрического
соединения следить за тем, чтобы
возможно оставшиеся куски проводов,
оплетки, шайбы или другие посторонние
предметы не попали внутрь регулятора.
Клеммные коробки силовой линии и
двигателя позволяют использовать
провода с максимальным сечением 2,5
кв.мм. В этом случае, рекомендуется
использовать выводы.
Неправильные соединения могут
привести к повреждению электронного
контура регулятора частоты.
7.1. Линия электропитания
Сетевая линия должна отвечать требованиям,
указанным в разделе 4.
Перед устройством следует установить
дифференциальный выключатель класса ASI
и термомагнитный выключатель класса C, как
указано ниже.
Тип Выключатель
(монофазный)
Дифференциал.Термомагнитн.
мА A
Variomat 2 11MM 30 16
Variomat 2 13MM 30 25
Тип Выключатель
(трехфазный)
Дифференциал.Термомагнитн.
мА A
Variomat 2 11MT 30 25
Тип Выключатель
(трехфазный)
Дифференциал.Термомагнитн.
мА A
Variomat 2 9TT 300 16
Variomat 2 12TT 300 20
Variomat 2 16TT 300 25

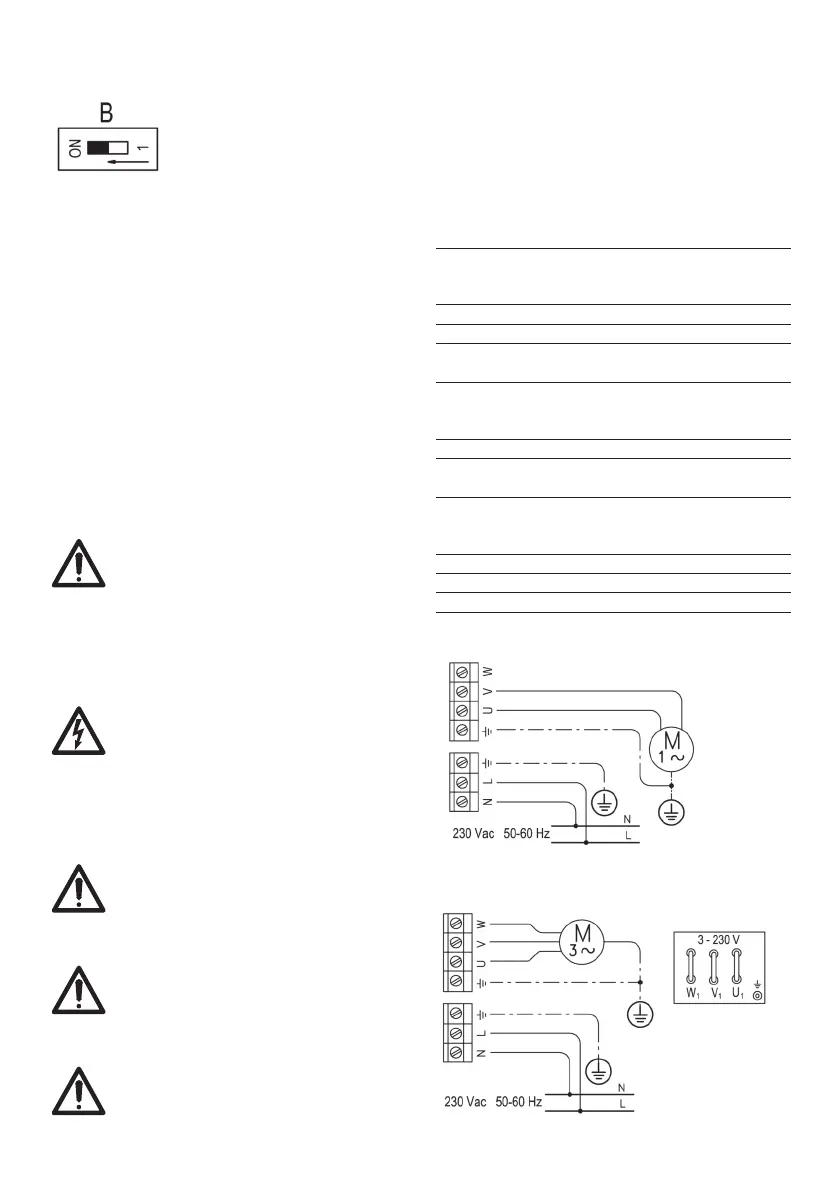

Электрическое соединение Variomat 2 MM
Электрическое соединение Variomat 2 MT
istr_P560_2 VARIOmat_01_19_istr_P444 19/12/18 09:00 Pagina 55
