Calpeda VARIOMAT 2 Series User Manual

56

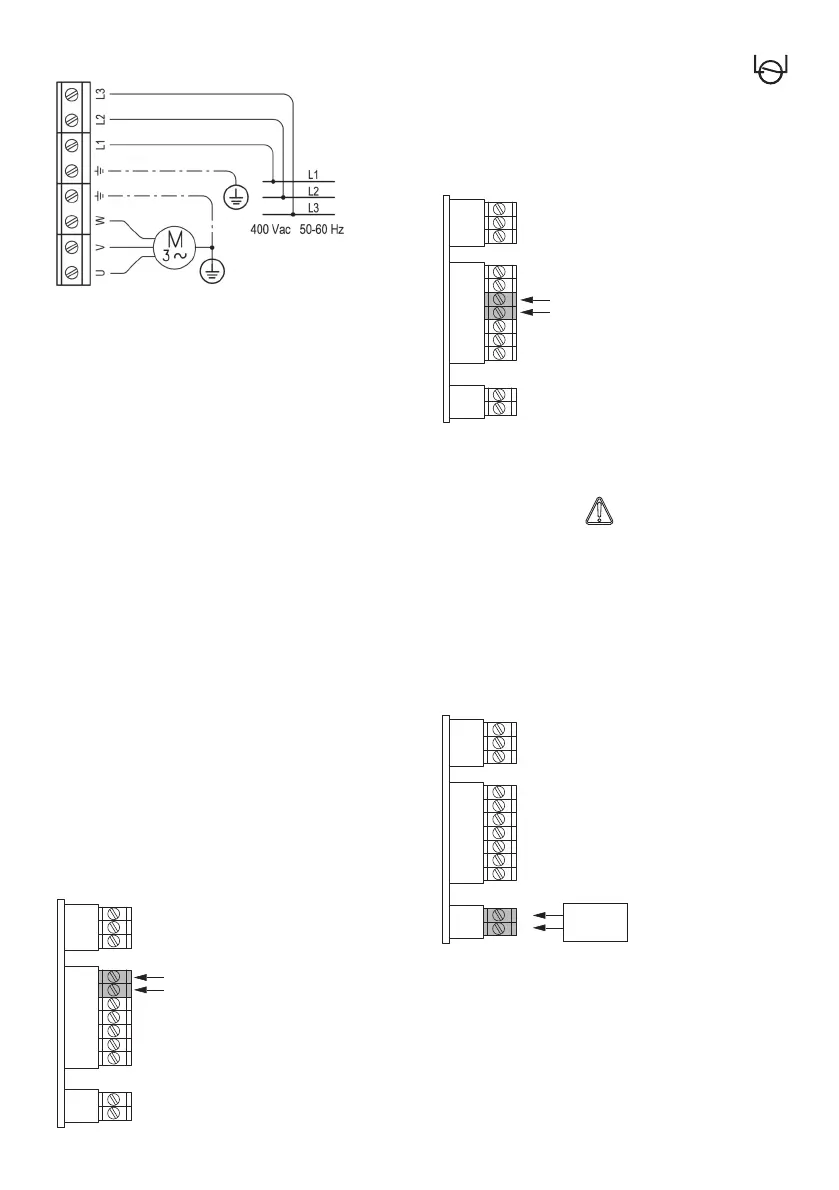

Электрическое соединение Variomat 2 TT
Главный сетевой кабель ни в коем случае не
должен прокладываться параллельно с
кабелем питания регулятора.
7.2 Подсоединение входов и контактов
вспомогательных цепей
Для выполнения электрического соединения
входов и вспомогательных контактов
необходимо снять напряжение с регулятора,
открутить винты и крышку, расположенную с
тыльной стороны. Вставить кабель в шайбу и
резиновый держатель и провести через крышку.
Извлечь соединители и подсоединить провода.
Вставить соединители, вернуть на место
крышку, зажать винты, вставить резиновые
держатели в гнезда и затянуть шайбы.
Для обеспечения степени защиты IP65 может
быть необходимо использовать специальные
резиновые держатели (опция), поставляемые
в комплекте.
7.2.1 Подсоединение удаленного
сигнала вкл/выкл
Подсоединить к клеммам В1 и В2 удаленный
выключатель (при наличии) для удаленного
пуска регулятора частоты.
Электрическое соединение
7.2.2 Подсоединение поплавка
В случае замыкающей конфигурации
(выключатель минимального уровня) следует
подсоединить поплавок к клеммам В3 и В4.
Электрическое соединение
7.2.3 Подсоединение аварийного
сигнала
Подсоединить к клеммам С1 и С2 удаленное
устройство аварийной сигнализации (при
наличии) или дистанционный пульт управления
RA100.
Это соединение используется для
дистанционной сигнализации наличие сбоя в
регуляторе частоты.
Электрическое соединение
8. Защита от сухого хода
Регулятор частоты оснащен системой защиты
от сухого хода насосов. Регулятор выполняет
автоматически 6 двойных попыток сброса
длительностью 5 секунд каждая для
заполнения как самого насоса, так и системы.
A
1
2
3
1
2
1
2
3
4
5
6
7
B
C
A
1
2
3
1
2
1
2
3
4
5
6
7
B
C
+
RA 100
-
A
1
2
3
1
2
1
2
3
4
5
6
7
B
C
istr_P560_2 VARIOmat_01_19_istr_P444 19/12/18 09:00 Pagina 56
