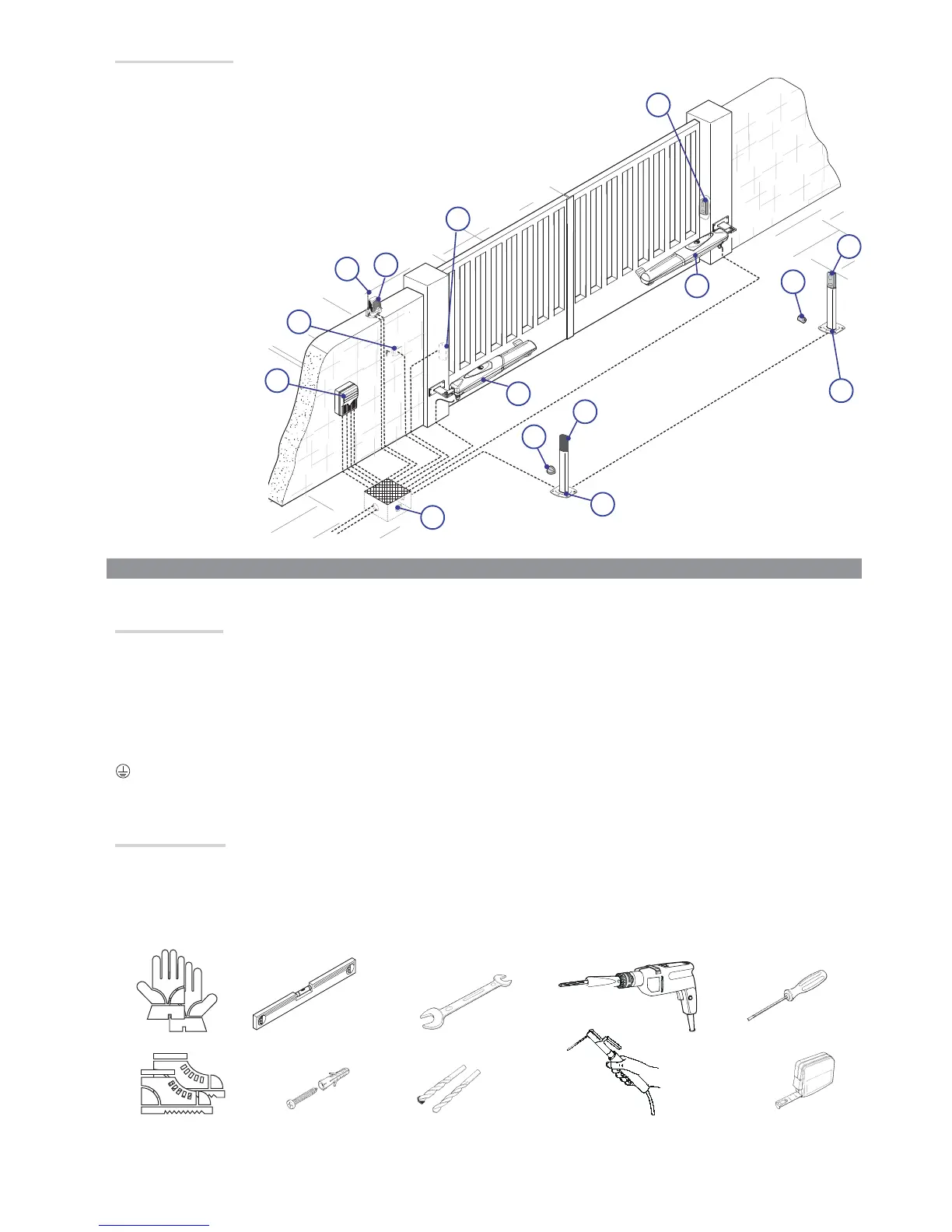

Impianto tipo
1. Automazione
AXO
2. Quadr
o comando
3.
Antenna di ricezione
4. Lampeggiator
e
5. Selettor
e
6. F
o
tocellule
7.
Pozzetto di derivazione collegamento
8.
Battute di arresto meccanico
9.
Colonnina per fotocellule
INDICAZIONI GENERALI PER L'INSTALLAZIONE
⚠
L’installazione deve essere effettuata da personale qualificato ed esperto e nel pieno rispetto delle normative vigenti.
V
erifiche preliminari
⚠
Prima di procedere all’installazione è necessario:
• verificare che la struttura del cancello sia adeguatamente robusta, le cerniere siano efficienti e che non vi siano attriti tra parti fisse e mobili;
• v
erificare che la misura C non sia superiore al valore indicato nella tabella di riferimento;
• v
erificare la presenza di una battuta di arresto meccanico in apertura e in chiusura;
• verificare che il punto di fissaggio del motoriduttore sia in una zona protetta da urti e che la superficie di fissaggio sia solida;
• prevedere nel
la rete di alimentazione e conformemente alle regole di installazione, un adeguato dispositivo di disconnesione
onnipolare, che
c
onsente la disconnessione completa nelle condizioni della categoria di sovratensione III (ovvero con una distanza maggiore di 3 mm tra i contatti);
•
verificare che le eventuali connessioni interne al contenitore (eseguite per la continuità del circuito di protezione) siano provviste di isolamento
supplementare rispetto ad altre parti conduttrici interne;
• predisporre adeguate tubazioni e canaline per il passaggio dei cavi elettrici garantendone la protezione contro il danneggiamento meccanico.
At
trezzi e materiali
Assicurarsi di avere tutti gli strumenti e il materiale necessario per effettuare l’installazione nella massima sicurezza e secondo le normative vigenti.
In figura alcuni esempi di attrezzatura per l’installatore.
