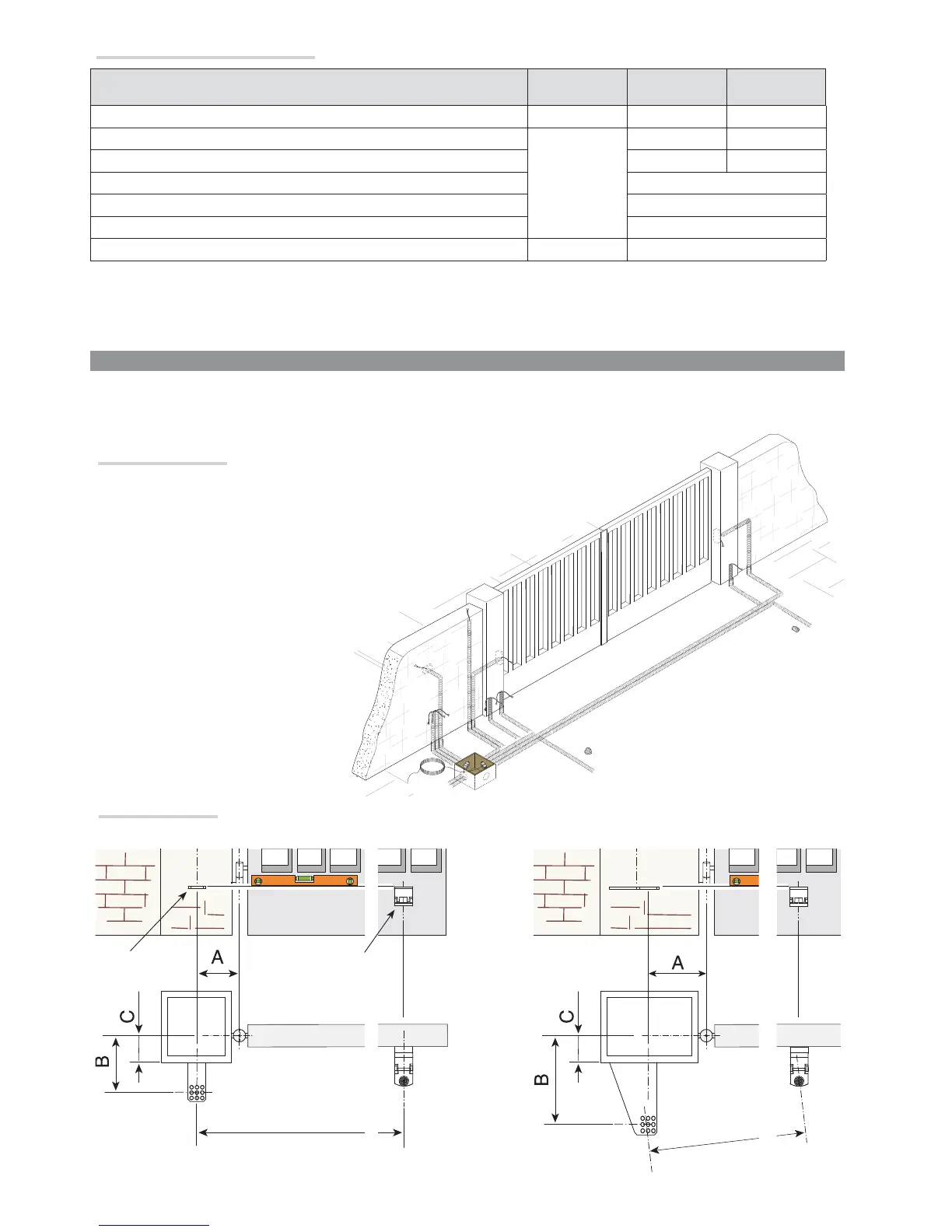

Tipi di cavi e spessori minimi
Collegamento Tipo cavo
Lunghezza cavo
1 < 15 m
Lunghezza cavo
15 < 30 m
Alimentazione quadro comando 230 V AC H05RN-F 3G x 1,5 mm
2
3G x 2,5 mm
2
Alimentazione motore 24 V AC
FROR CEI 20-22
CEI EN
50267-2-1
4G x 1,5 mm
2
4G x 2,5 mm
2
Lampeggiatore 2 x 0,5 mm
2
Trasmettitori fotocellule 2 x 0,5 mm
2
Ricevitori fotocellule 4 x 0,5 mm
2
Dispositivi di comando e di sicurezza 2 x 0,5 mm
2
Antenna RG58 max 10 m
 Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione dei cavi sulla base dell’e ettivo assorbimento
dei dispositivi collegati e secondo le prescrizioni indicate dalla normativa CEI EN 60204-1.
Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella deve essere riconsiderato sulla base
degli assorbimenti e delle distanze e ettivi. Per i collegamenti di prodotti non contemplati in questo manuale fa fede la documentazione allegata ai
prodotti stessi.
INSTALLAZIONE
⚠
Le seguenti illustrazioni sono solo esempi, in quanto lo spazio per il fissaggio del motoriduttore e degli accessori varia a seconda degli ingombri.
Spetta all’installatore scegliere la soluzione più adatta.


I disegni si riferiscono al motoridu
ttore installato a sinistra. L’installazione del motoriduttore a destra è
simmetrica.
Posa dei tubi corrugati
Predisporre delle scatole di derivazione e dei tubi corrugati necessari per i collegamenti
provenienti dal pozzetto di derivazione.
 Il numero di tubi dipende dal tipo di impianto e dagli accessori
previsti.
Fissaggio delle staffe
Determinare il punto di fissaggio della staffa cancello e quella della staffa pilastro, rispettando le quote riportate nella tabella.
Sta a cancello
Sta a pilastro
