AX5024
AX3024
❶❷
Pag. 8 - Manuale FA01165 -IT - 05/2018 - © CAME S.p.A. - Traduzione delle istruzioni originali

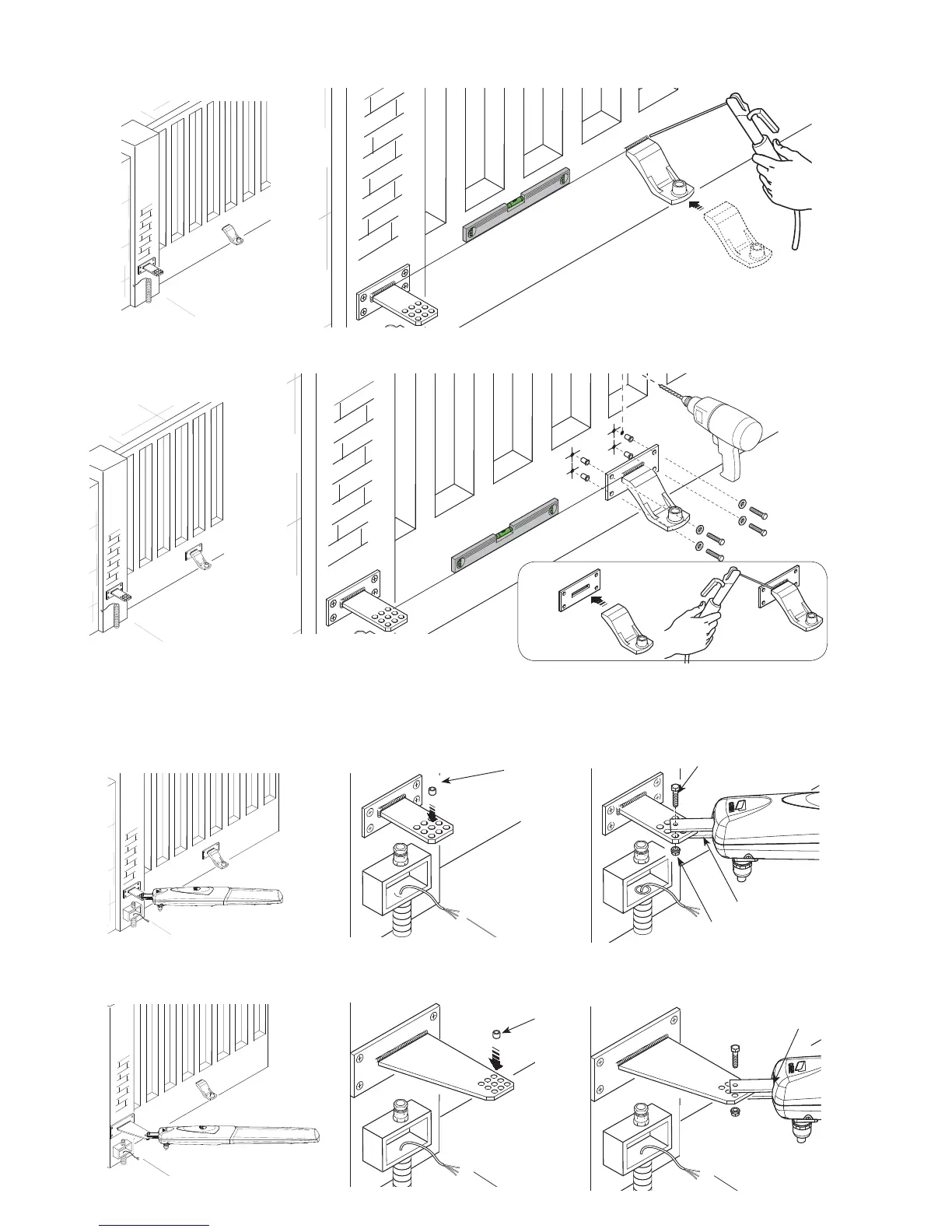

Fissaggio del motoriduttore
Lubrificare la boccola e infilarla in uno dei fori della staffa pilastro (la staffa è dotata di forature che permettono di variare l'angolo di apertura del
cancello).
Fissare lo snodoalla staffa pilastro con la vite e il dado.
Su ante non metalliche, assemblare e saldare le due parti della staffa e fissarle con viti adeguate.
Saldare la sta a cancello sull’anta rispettando le quote riportate in tabella.
Nota: per i motoriduttori AX5024, è necessario inserire un ulteriore spessore di 10 mm tra il cancello e la sta a.
Coda a snodo
Boccola
Coda a snodo
Boccola
Vite M8x35
Dado UNI7474 M8
