Pag. 7 - Manuale FA01165 -IT - 05/2018 - © CAME S.p.A. - Traduzione delle istruzioni originali
Dimensioni applicazione (mm)
AX3024
Apertura anta (°) A B C MAX E
90° 130 130 70
800120° 150 80 0
120° 140 100 50
AX5024
Apertura anta (°) A B C MAX E
90° 200
220
150
1100
120° 220 100
Maggiore è l'angolo di apertura dell'anta, maggiore è la velocità di apertura e minore la spinta del motoriduttore.
Minore è l'angolo di apertura dell'anta, minore è la velocità di apertura e maggiore è la spinta del motoriduttore.

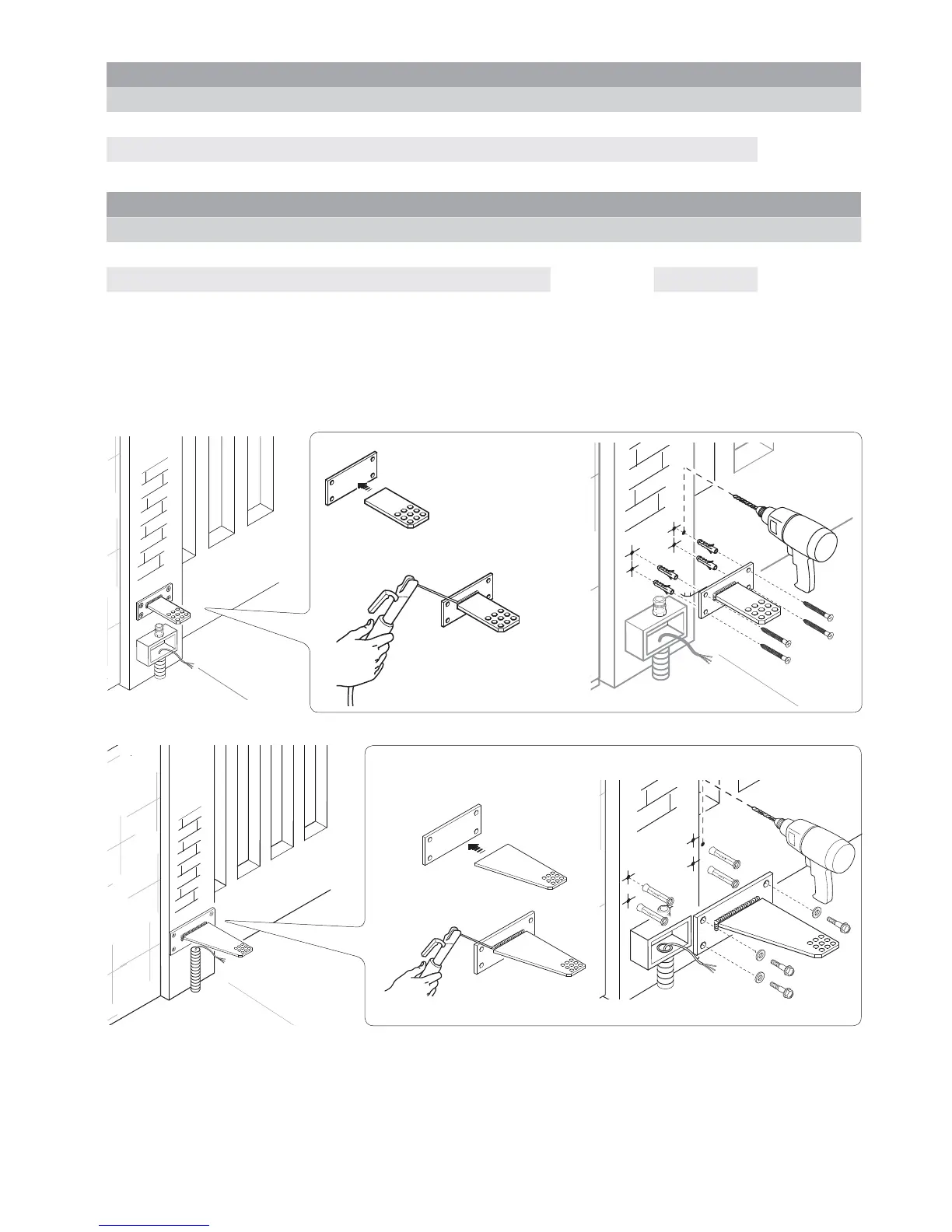

Assemblare e saldare le due parti della staffa pilastro.
Fissare la staffa sul punto prestabilito con tasselli e viti adeguate o, se il pilastro è metallico, saldarla.
Pag. 7 - Manuale FA01165 -IT - 05/2018 - © CAME S.p.A. - Istruzioni originali
