CAME 001AX3024 - Page 4

800
300
880
100
123
1100
1180
100
123
600
AX3024
AX5024
1
8
5
4
2
6
AX3024
AX5024
3
10
8
9
11
12
9
7
2
5
4
6
7
1
13
13
13
14
Pag. 4 - Manuale FA01165 -IT - 05/2018 - © CAME S.p.A. - Traduzione delle istruzioni originali

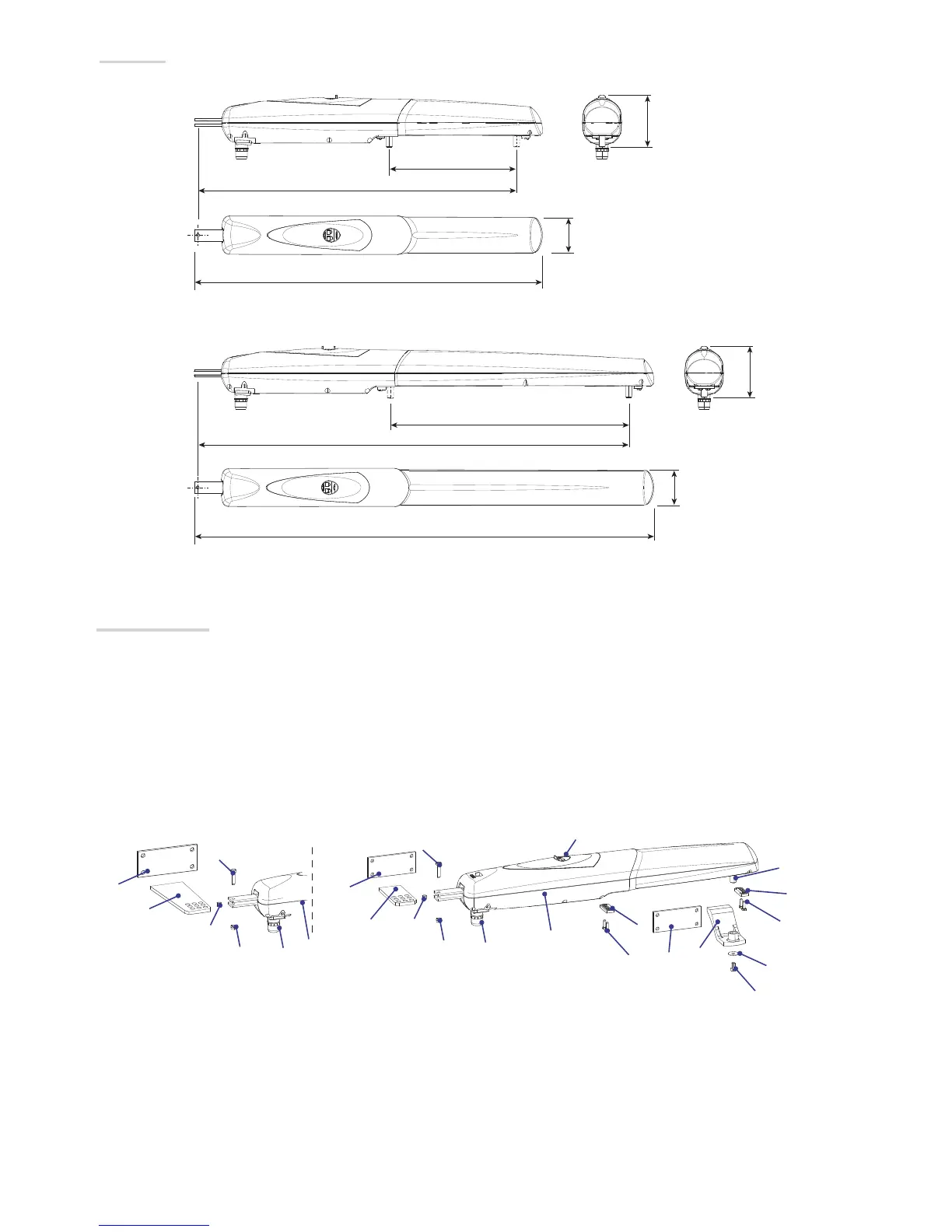

Dimensioni
(mm)
1. M
otoriduttore
2. S
taffa pilastro
3. S
taffa cancello
4.
Vite M8x35 UNI5737 per fissaggio staffa pilastro
5. Boccola
6.
Dado M8 UNI5588 per fissaggio staffa pilastro
7. Pa
ssaguaina
8. F
ermo meccanic
o
9.
Viti M6x20 UNI5739 per fermo meccanico
10.
Perno della vite senza fine
11.
Rondella Ø8x24 UNI6593
12. Vite fissaggio staffa cancello al perno M8x10 UNI5739
13.
Staffa di fissaggio
14.
Sportellino di sblocco
Descrizione delle parti
Pag. 4 - Manuale FA01165 -IT - 05/2018 - © CAME S.p.A. -Istruzioni originali
