CAME BX241

4

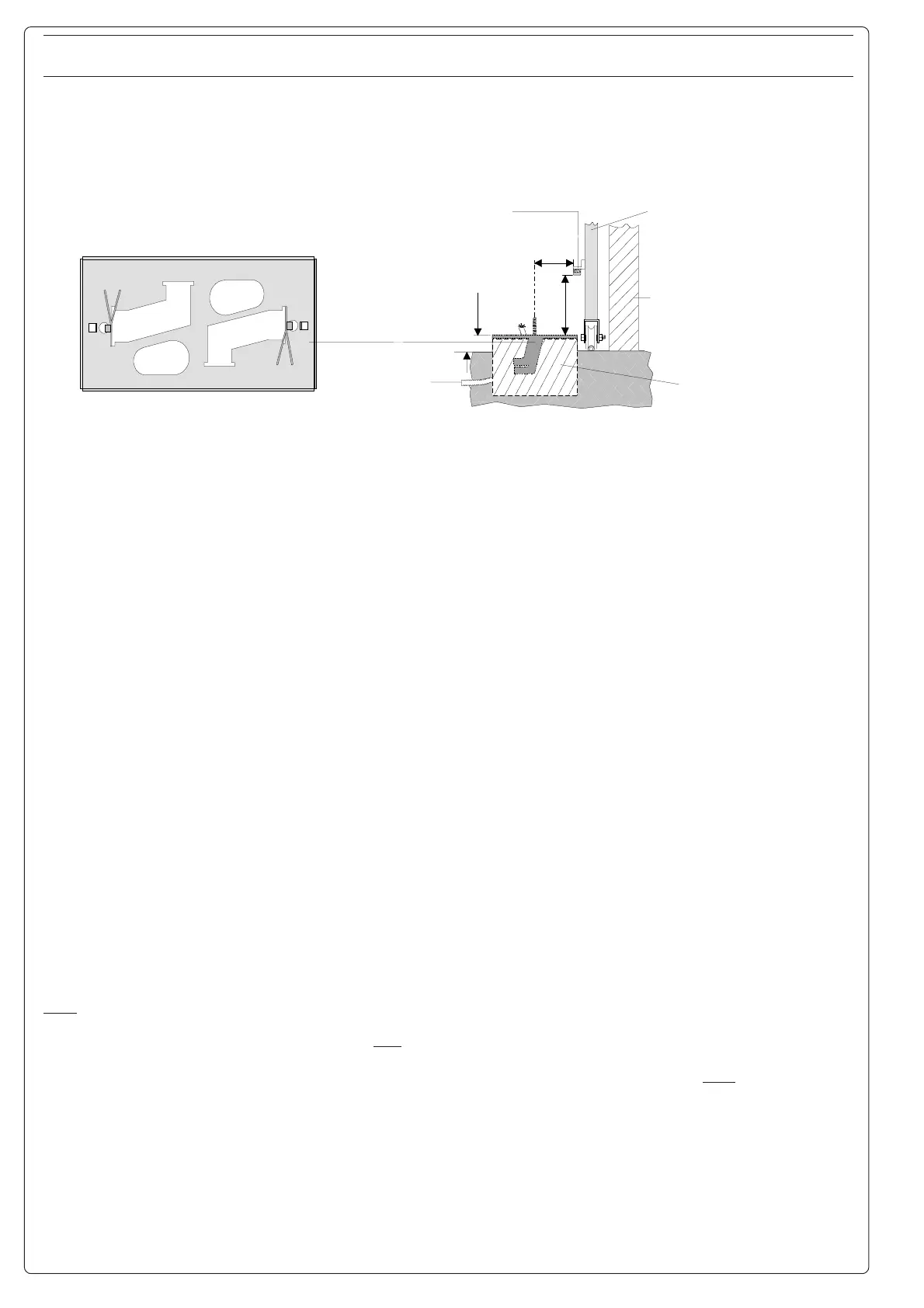

FISSAGGIO BASE MOTORE - MOTOR TO BASE ANCHORAGE - FIXATION DE LA PLAQUE DU MOTEUR
BEFESTIGUNGS DER MOTORBASIS - FIJACIÓN BASE MOTOR
- Inserire le viti nella
piastra di
ancoraggio
bloccandole con un
dado, ed estrarre le
zanche preformate
verso il basso.
- Predisporre, dimen-
sionandola in base
alle misure del
motoriduttore, una
piazzola in cemento
(si consiglia di farla
sporgere dal terreno
di circa 50 mm.) con
annegata la piastra
di ancoraggio e
relative zanche sulla
quale sara' fissato il
gruppo.
- La base di fissaggio
dovra' risultare
perfettamente in
bolla, pulita in tutte
le sue estremita',
con il filetto delle viti
completamente in
superfice.
N.B.: Dalla stessa
dovranno emergere i
tubi flessibili per il
passaggio dei cavi di
collegamento
elettrico.
- Install the screws in
the anchor plate and
fasten them with a
nut, then bend the
preformed clamps
downwards.
- Construct a cement
foundation that is
large enough to
accomodate the gear
motor (it is a good
idea to protrude 50
mm. from the ground).
When pouring the
foundation, embed the
gear motor anchor
plate and the relative
clamps in the cement.
- The anchor bolts
should be embedded
in the concrete in the
positions indicated;
the drive unit is then
attached to this bots.
The anchor plate must
be perfectly level and
absolutly clean; the
bolts threads must be
completly exposed.
N.B.: The flexible tubes
for the electrical wiring
must be embedded in
the base and protude in
the correct position.
- Introduire les vis
dans la plaque
d'ancrage en les
bloquant avec un
écrou, et replier les
agrafes préformées
ver le bas.
- Préparer une base
en ciment d'une
dimension adéquate
aux mesures du
motoréducteur (il est
conseillé de la faire
dépasser du terrain
d'environ 50 mm.), et
noyer dedans la
plaque d'ancrage et
les agrafes
correspondantes
afin de permettre le
fixage du groupe.
- La base de fixation
devrà être
parfaitement de
niveau et propre sur
toute sa surface et le
filet des vis devra
être complètement
en surface.
N.B. Les câbles pour
le branchement
électri-que devront
sortir de cette base.
- Die Schrauben in die
Ankerplatte einfügen
und mit einer
Schraubenmutter
blockieren, die
vorgefor-mten
Fundamentanker nach
unten umbiegen.
- Eine den
Abmessungen
des Getriebemotors
ents-prechende
Betonfunda-
mentplatte (Es
empfiehlt sich, diese
ca. 50 mm. vom
Boden herausragen
zu las-sen) zum
Einbetten der
Ankerplatte und der
entsprechenden
Funda-mentanker, die
zur Befestigung des
Antriebs-aggregats
dienen, vorbe-reiten.
- Die Befestigungs-
unter-lage muß in
seiner gesam-ten
Länge vollkommen
eben und sauber sein.
Das Gewinde der
Schrau-ben müssen
gänzlich.
hervorstehen.
Wichtig: die Kabel für
den Elektroanschluß
müssen herausrgen.
- Introducir los
tornillos en la placa
de anclaje,
bloqueándolos con
una tuerca, y doblar
las palancas
preformadas hacia
abajo.
- Preparar, dándole
las dimensiones
adecua-das en
función de las
medidas del motor-
reductor, una
plataforma de
cemento (se
aconseja dejarla
sobresalir del suelo
aprox. 50 mm.) con
la placa de enclaje
embedida y con las
cor-respondientes
varillas, que permitrá
la fijación del grupo.
- La base de fijación
debe estar
perfectamente
nivelada, limpia en
todos sus extremos,
con la ro-sca de los
tornillos totalmente
in superficie.
N.B.: De ésta deben
sobresilar los tubos
flexibles para el paso
de los cables para las
conexiones
eléctricas.
50 mm.
75 mm.
105 mm.
Struttura fissa
Wall
Structrure fixe
Feste Struktur
Estructura fija
Anta cancello
Gate wing
Panneau mobile du portail
Gleitachse
Puerta
Piazzola in cemento
Concrete base
Plate-forme en ciment
Plattenachse
Plataforma de cemento
Cavi
Cable
Câbles
Kabel
Cables
Cremagliera
Rack-limit
Cremaillére
Zahnstange
Cremallera
Piastra di ancoraggio / Zanche
Fixing plate / Anchor stays
Plaque de fixation / Agrafes
Gleitachse / Verankerung
Placa de fijación / Barras de fijción
