2
1
5 ÷ 10
2
1
3
Pag. 12 - Manuale FA01085-IT - 02/2018 - © CAME S.p.A. - «istruzioni originali»

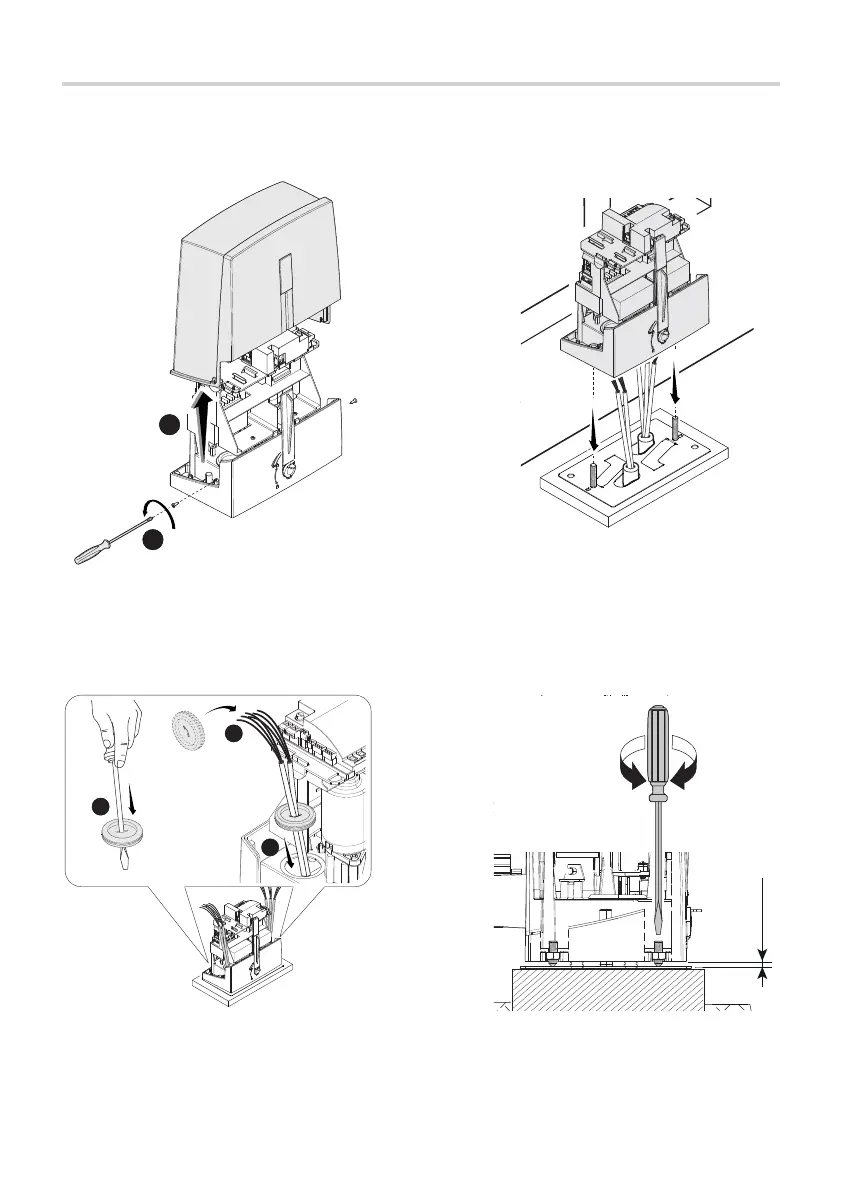

PREPARAZIONE DEL MOTORIDUTTORE
Rimuovere il coperchio del motoriduttore svitando le viti laterali.
Posizionare il motoriduttore sopra la piastra di fissaggio.
Attenzione! I cavi elettrici devono passare sotto la cassa del motoriduttore.
Forare i passacavi e inserirli nella sede dopo aver fatto passare i cavi.
Sollevare il motoriduttore di 5÷10 mm dalla piastra agendo sui piedini filettati in acciaio per permettere eventuali
regolazioni successive tra pignone e cremagliera.
