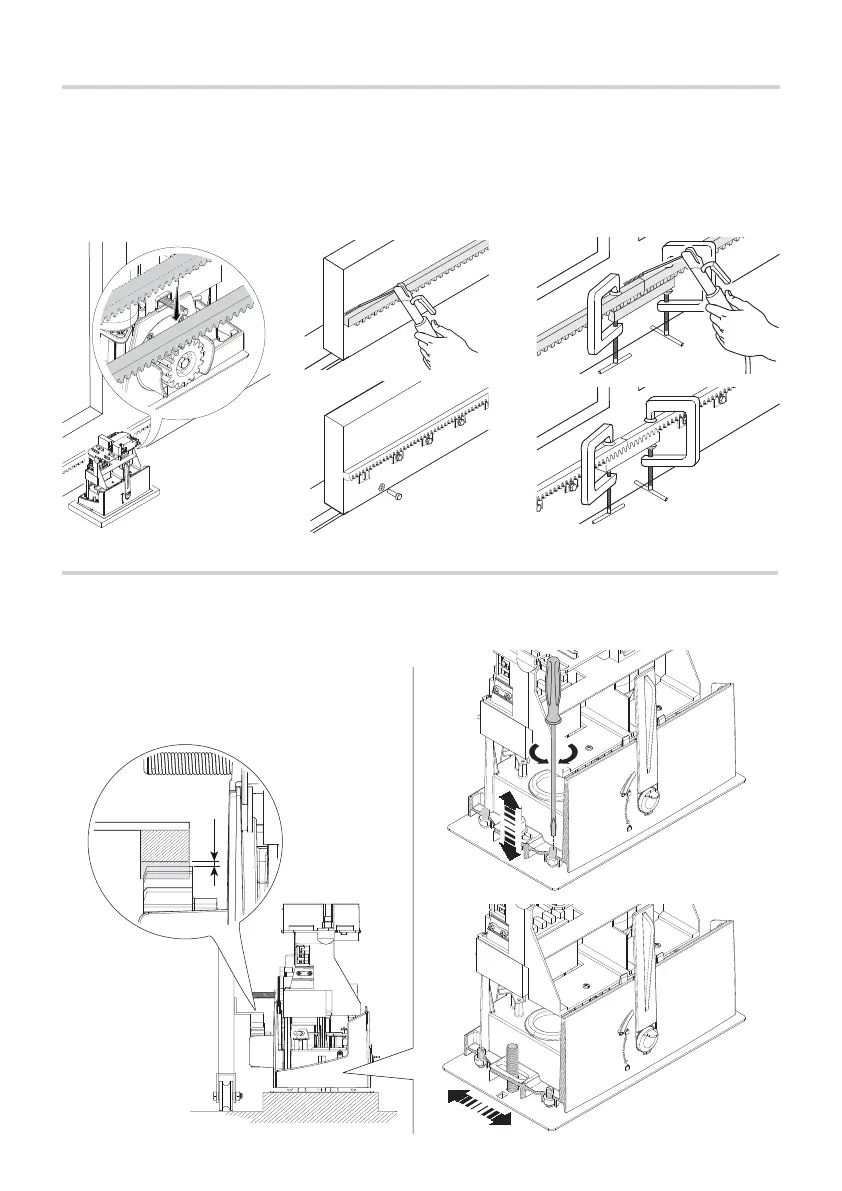

FISSAGGIO DELLA CREMAGLIERA
Se la cremagliera c'è già, procedere direttamente alla regolazione della distanza di accoppiamento pigno-
ne-cremagliera, altrimenti procedere con il fi ssaggio:
- sbloccare il motoriduttore (vedi paragrafo SBLOCCO DEL MOTORIDUTTORE);
- appoggiare la cremagliera sopra il pignone del motoriduttore;
- saldare o fi ssare la cremagliera al cancello in tutta la sua lunghezza.
Per assemblare i moduli della cremagliera, utilizzarne un pezzo di scarto appoggiandolo sotto il punto di giuntura
e bloccandolo con due morsetti.
REGOLAZIONE ACCOPPIAMENTO PIGNONE-CREMAGLIERA
Aprire e chiudere il cancello manualmente e registrare la distanza dell’accoppiamento pignone-cremagliera con i
piedini fi lettati (regolazione verticale) e le asole (regolazione orizzontale). Questo permette di evitare che il peso del
cancello gravi sull’automazione.
