Pag. 15 - Manuale FA01085-IT - 02/2018 - © CAME S.p.A. - «istruzioni originali»
COLLEGAMENTI ELETTRICI E PROGRAMMAZIONE
⚠
Attenzione! Prima di intervenire sul quadro comando, togliere la tensione di linea e, se presenti,
scollegare le batterie.
Alimentazione scheda elettronica e dispositivi di comando: 24 V AC/DC.
⚠
Attenzione gli accessori collegati su 10-11 non devono superare complessivamente i 20 W.
Le funzioni vengono impostate con i DIP, le regolazioni con i trimmer.
Tutte le connessioni sono protette da fusibili rapidi.
Fusibili
ZN6
- Linea 1,6 A-F
- Accessori 2 A-F

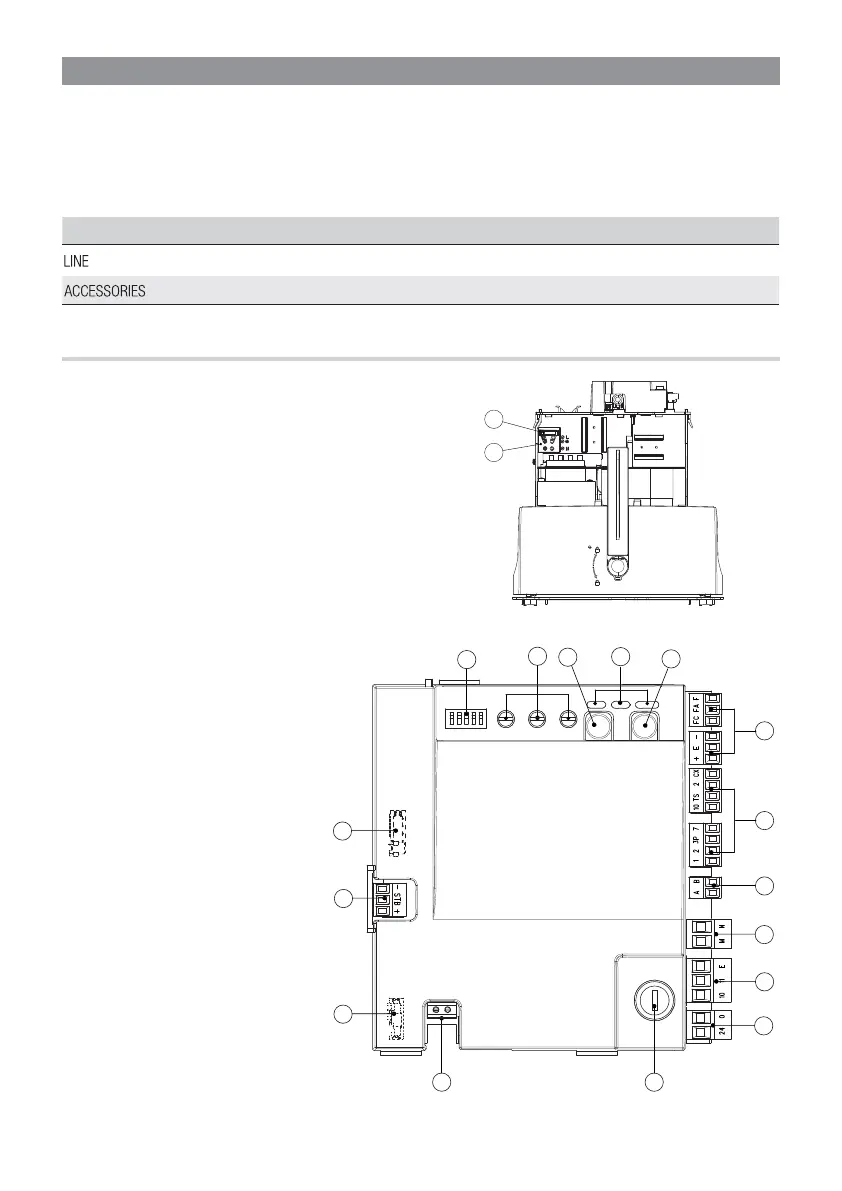

DESCRIZIONE DELLE PARTI
1. DIP
2. Trimmer
3. Pulsante di programmazione
4. LED di segnalazione
5. Pulsante di comando (7)
6. Morsettiere per encoder e finecorsa
7. Morsettiere per dispositivi di comando e sicurezza
8. Morsettiera per selettore a tastiera
9. Morsettiera per motoriduttore
10. Morsettiera alimentazione accessori
11. Morsettiera alimentazione scheda elettronica
12. Fusibile accessori / scheda
13. Morsettiera per antenna
14. Connettore per scheda AF
15. Morsettiera per modulo Green power
16. Connettore per scheda R800
17. Morsettiera alimentazione
18. Fusibile di linea
