CAME BXL04AGS

24 0 10 11 E
L
N
C
X
+ E -
FC FA F
M N
10 11 E
M
+
+
-
-
Pag. 16 - Manuale FA01085-IT - 02/2018 - © CAME S.p.A. - «istruzioni originali»
DISPOSITIVI DI SEGNALAZIONE
Encoder
Motoriduttore 24 V DC
Verde
Marrone
Bianco

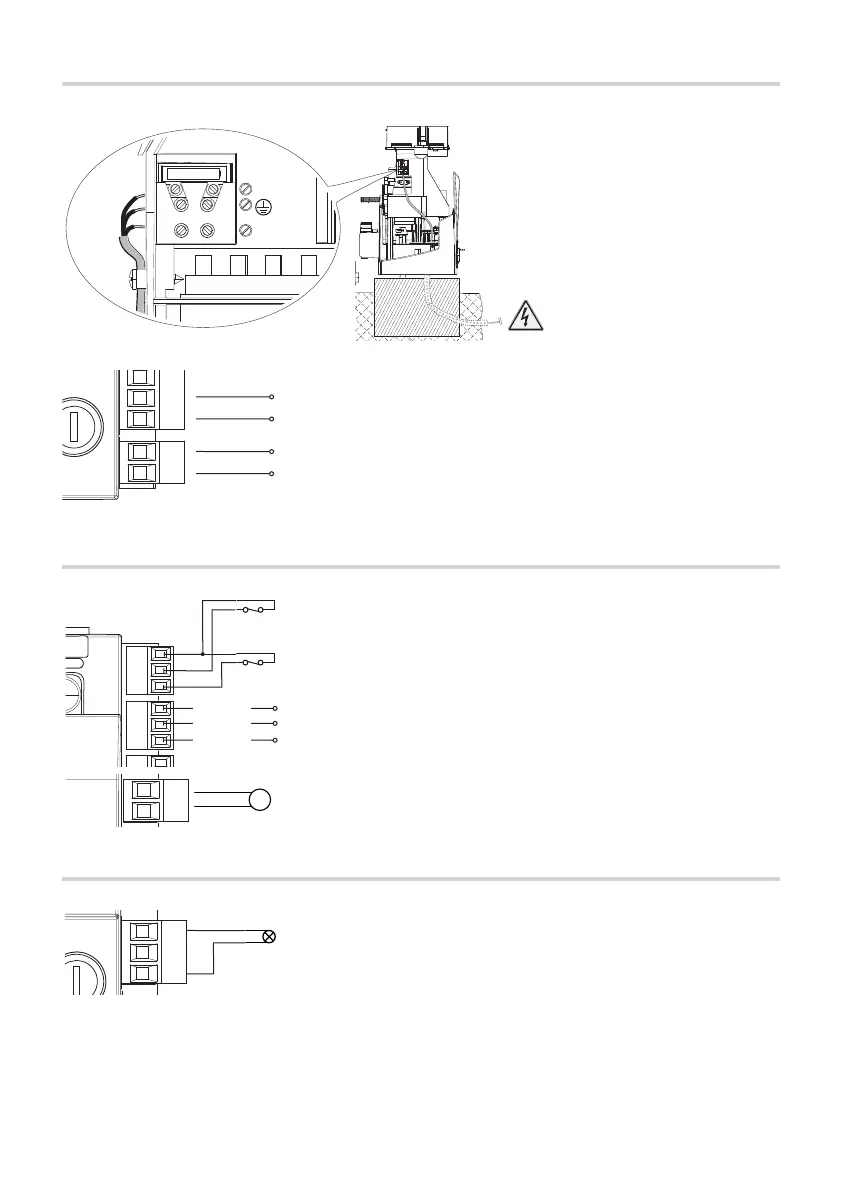

COLLEGAMENTO MOTORIDUTTORE CON ENCODER E FINECORSA
Finecorsa di apertura (contatto NC)
Finecorsa di chiusura (contatto NC)
Lampeggiatore (Portata contatto 24 V AC/DC - 25 W max)
ALIMENTAZIONE
Alimentazione 230 V AC 50/60 Hz
Alimentazione scheda elettronica 24 V AC/DC
Uscita alimentazione accessori 24 V AC/DC, max 20 W
