Page 8 - Manuel FA00000-FR - 02/2018 - © CAME S.p.A. - « Traduction des instructions originales »
INSTRUCTIONS GÉNÉRALES POUR L'INSTALLATION
⚠
L’installation doit être e ectuée par du personnel qualifi é et dans le plein respect des normes en vigueur.
CONTRÔLES PRÉLIMINAIRES
⚠
Avant d'installer l'automatisme, il faut :
• contrôler que les patins de guidage supérieurs ne provoquent aucun frottement ;
• s'assurer de la présence d'une butée d'arrêt mécanique aussi bien à l'ouverture qu'à la fermeture ;
• s'assurer que le point de fi xation du motoréducteur est à l'abri de tout choc et que la surface de fi xation est
bien solide ;
• prévoir des tuyaux et des conduites pour le passage des câbles électriques afi n de les protéger contre la
détérioration mécanique
OUTILS ET MATÉRIEL
S'assurer de disposer de tous les instruments et de tout le matériel nécessaire pour e ectuer l'installation en
toute sécurité et conformément aux normes en vigueur. La fi gure illustre quelques exemples d'outils utiles à
l'installateur.

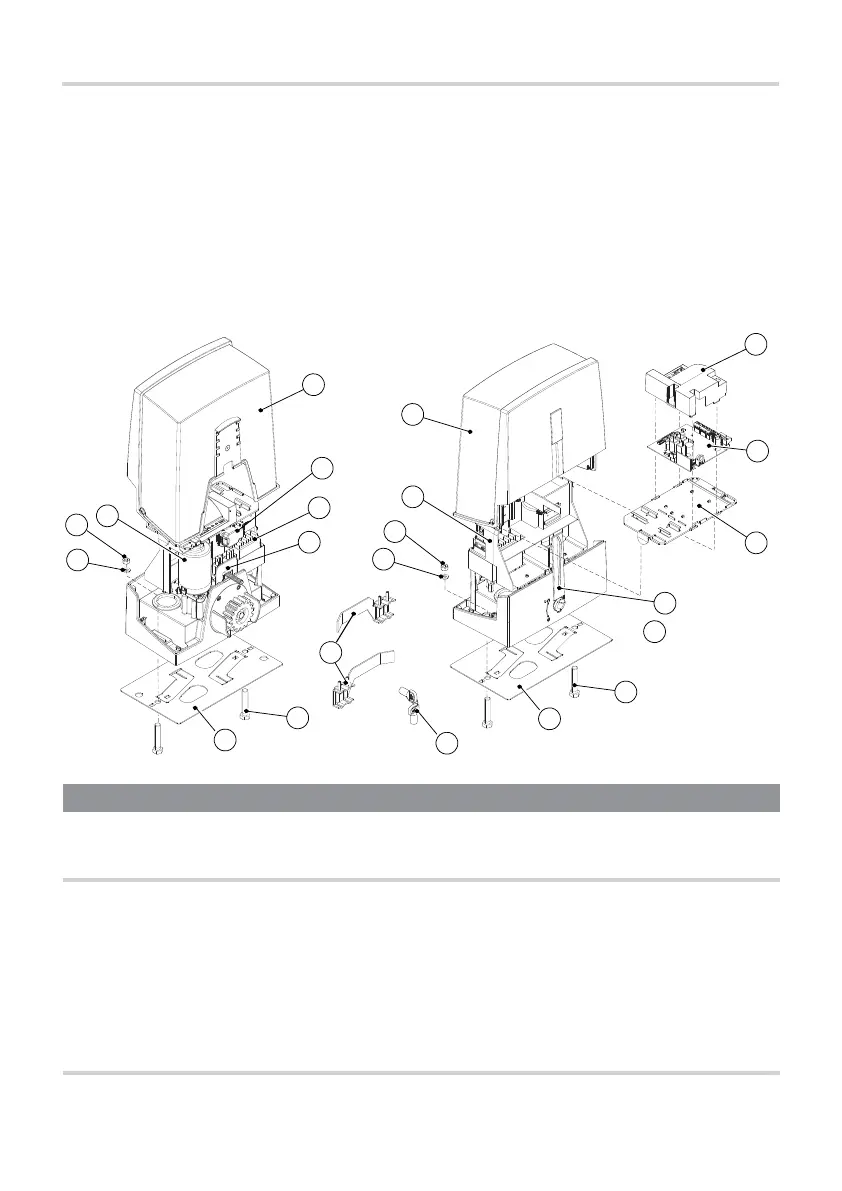

DESCRIPTION DES PARTIES
1. Couvercle
2. Support pour cartes
3. Motoréducteur
4. Plaque de fixation
5. Vis de fixation UNI 5739 M12X60
6. Rondelle Ø 12
7. Écrou UNI 5588 M12
8. Couvercle de protection de la carte
9. Carte électronique
10. Porte-cartes
11. Levier de déblocage
12. Serrure
13. Ailettes de fin de course
14. Carte EMC02
15. Transformateur
16. Dispositif de fin de course
17. Clé de déblocage
