CAME BXL04AGS

300
450
400
50
2
UNI 5734
Ø 12
UNI 5588 M12
Page 10 - Manuel FA00000-FR - 02/2018 - © CAME S.p.A. - « Traduction des instructions originales »
INSTALLATION
⚠
Les illustrations suivantes ne sont que des exemples étant donné que l'espace pour la fi xation de l'automatisme
et des accessoires varie en fonction de la zone d'installation. C'est donc l'installateur qui doit choisir la solution
la plus indiquée.

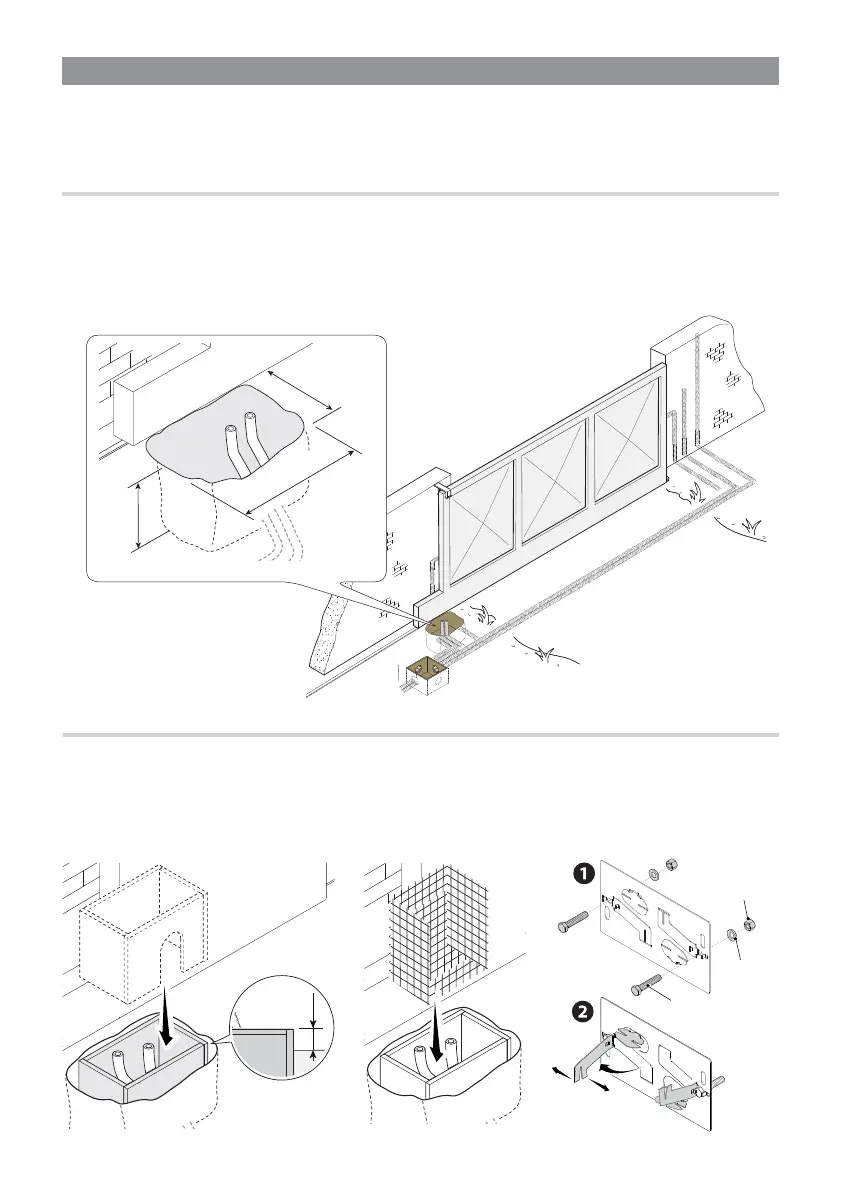

POSE DES GAINES ANNELÉES
Creuser la fosse pour le co rage.
Préparer les gaines annelées pour les raccordements issus du boîtier de dérivation.
Il est conseillé de prévoir un tuyau annelé Ø 40 mm pour la connexion du motoréducteur et des tuyaux Ø 25 mm
pour les accessoires.
 Le nombre de gaines dépend du type d'installation et des accessoires prévus.
POSE DE LA PLAQUE DE FIXATION
Préparer un co rage plus grand que la plaque de fi xation et l'introduire dans le trou. Le co rage doit dépasser de
50 mm du sol.
Insérer une grille en fer dans la tourelle pour armer le ciment.
Introduire les vis dans la plaque de fi xation et les bloquer à l'aide des rondelles et des écrous. Extraire les agrafes
préformées à l'aide d'un tournevis ou d'une pince.
