Page 11 - Manuel FA00000-FR - 02/2018 - © CAME S.p.A. - « Traduction des instructions originales »

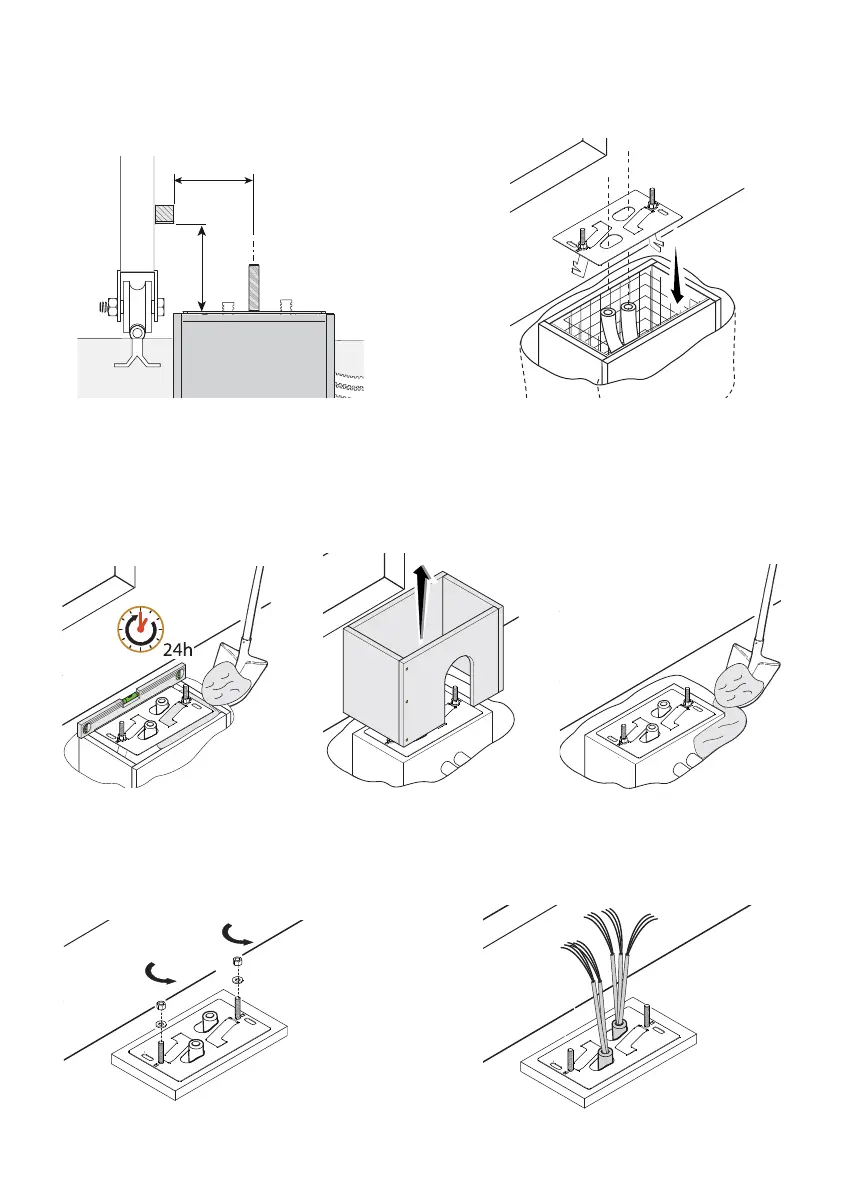

Enlever les écrous et les rondelles des vis.
Introduire les câbles électriques dans les gaines jusqu'à ce qu'ils sortent d'environ 600 mm.
Remplir le co rage de ciment, la plaque doit être parfaitement nivelée et avec le fi let des vis totalement en surface.
Attendre que le tout se solidifi e pendant au moins 24 heures.
Enlever le co rage et remplir de terre le trou autour du bloc de ciment.
En présence de la crémaillère, positionner la plaque de fi xation en respectant les dimensions indiquées sur le
dessin.
Attention ! Les tuyaux doivent passer à travers les trous prévus.
