Percer les passe-câbles et les introduire dans le logement après avoir fait passer les câbles.
Soulever le motoréducteur de 5÷10 mm de la plaque en intervenant sur les pieds filetés en acier afin de
permettre, par la suite, les éventuels réglages entre pignon et crémaillère.

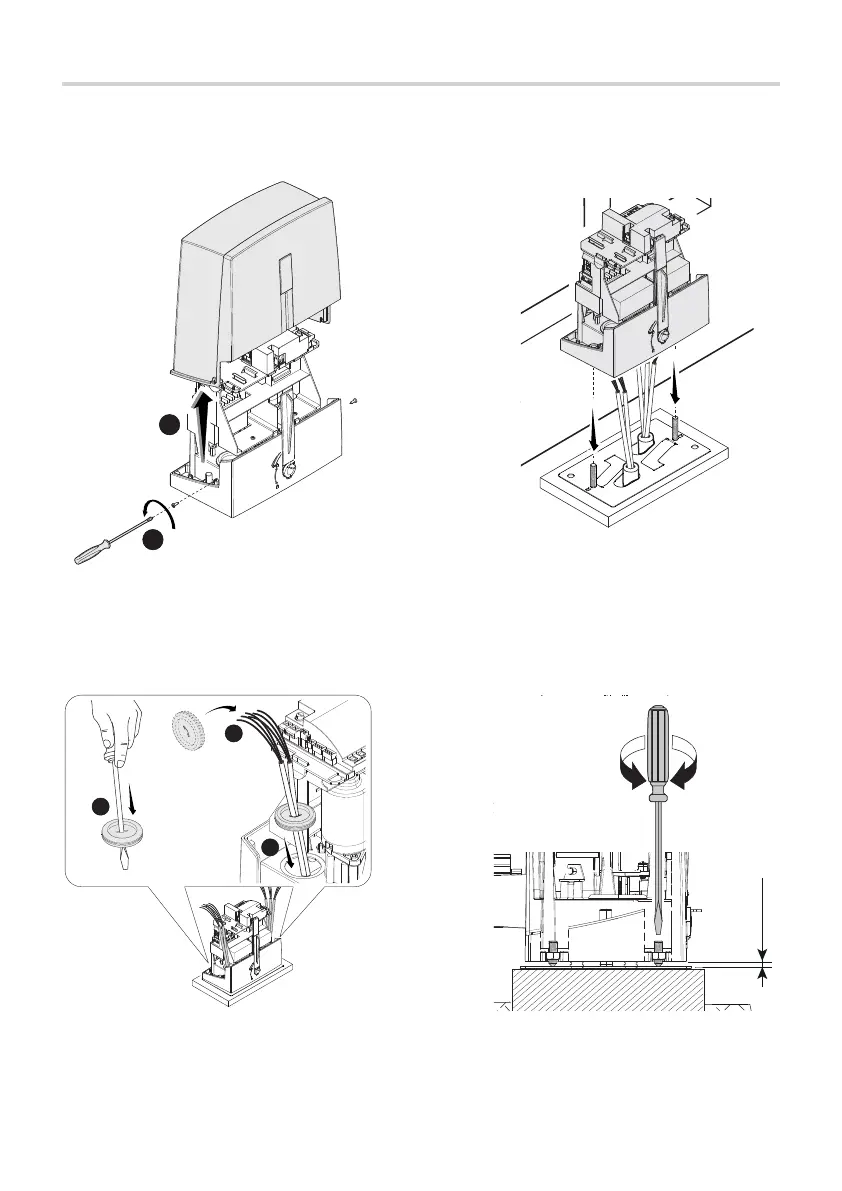

PRÉPARATION DU MOTORÉDUCTEUR
Enlever le couvercle du motoréducteur en dévissant les vis latérales.
Positionner le motoréducteur sur la plaque de fixation.
Attention ! Les câbles électriques doivent passer sous le carter du motoréducteur.
