Page 13 - Manuel FA00000-FR - 02/2018 - © CAME S.p.A. - « Traduction des instructions originales »

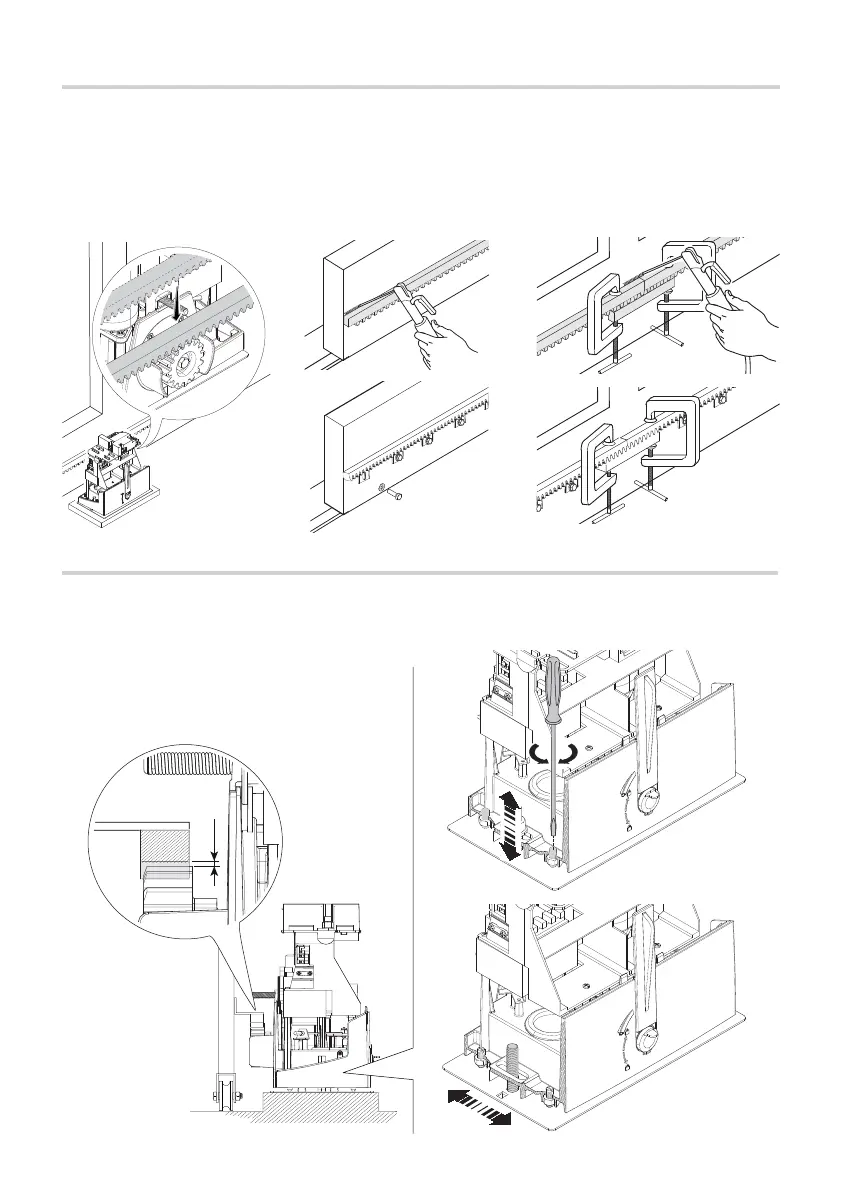

RÉGLAGE DE L’ACCOUPLEMENT PIGNON-CRÉMAILLÈRE
Ouvrir et fermer le portail manuellement et régler la distance de l'accouplement pignon-crémaillère à l'aide des
pieds fi letés (réglage vertical) et des fentes (réglage horizontal). Ces opérations permettent d'éviter que le poids
du portail ne pèse sur l'automatisme.
FIXATION DE LA CRÉMAILLÈRE
Si la crémaillère existe déjà, régler directement la distance d'accouplement pignon-crémaillère ou bien e ec-
tuer la fi xation :
- débloquer le motoréducteur (voir paragraphe DÉBLOCAGE DU MOTORÉDUCTEUR) ;
- poser la crémaillère sur le pignon du motoréducteur ;
- souder ou fi xer la crémaillère au portail sur toute sa longueur.
Pour l'assemblage des modules de la crémaillère, positionner un morceau de rebut de cette dernière sous le point
de jonction et le bloquer au moyen de deux mors.
