CAME BXL04AGS

1
2
1
2
Page 14 - Manuel FA00000-FR - 02/2018 - © CAME S.p.A. - « Traduction des instructions originales »
Ressort
En phase de fermeture :
- fermer complètement le portail ;
- enfiler l'ailette de fin de course de fermeture sur la crémaillère jusqu'au déclic du micro-interrrupteur (ressort) ;
- la fixer à l'aide des goujons.
⚠
Éviter que le portail n'arrive contre la butée d'arrêt en phase d'ouverture comme en phase de fermeture.

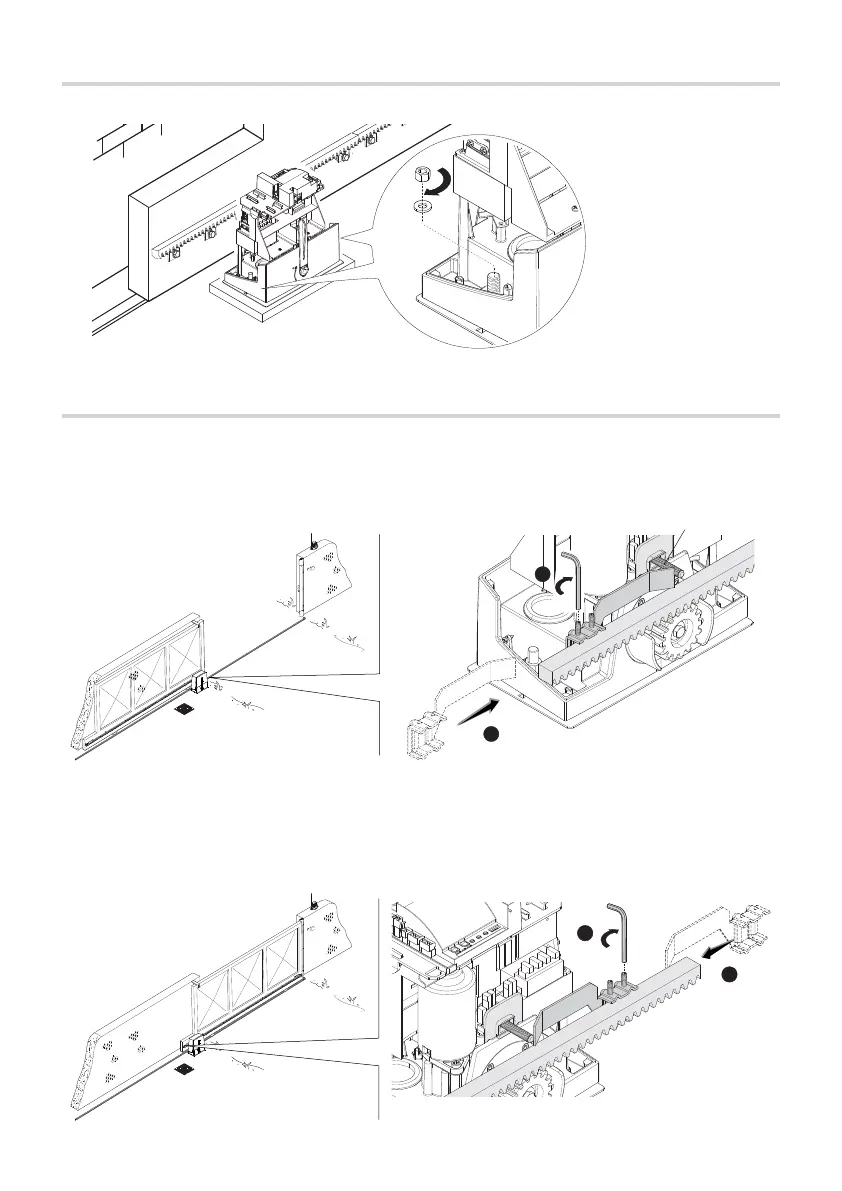

DÉTERMINATION DES POINTS DE FIN DE COURSE
En phase d'ouverture :
- ouvrir complètement le portail ;
- enfiler l'ailette de fin de course d'ouverture sur la crémaillère jusqu'au déclic du micro-interrupteur (ressort) ;
- la fixer à l'aide des goujons.
FIXATION DU MOTORÉDUCTEUR
Au terme du réglage, fixer le motoréducteur à la plaque à l'aide des rondelles et des écrous.
