CAME BXL04AGS

1
2
3
4
5
16
14
15
11
12
6
9
10
7
8
13
17
18
Page 15 - Manuel FA00000-FR - 02/2018 - © CAME S.p.A. - « Traduction des instructions originales »

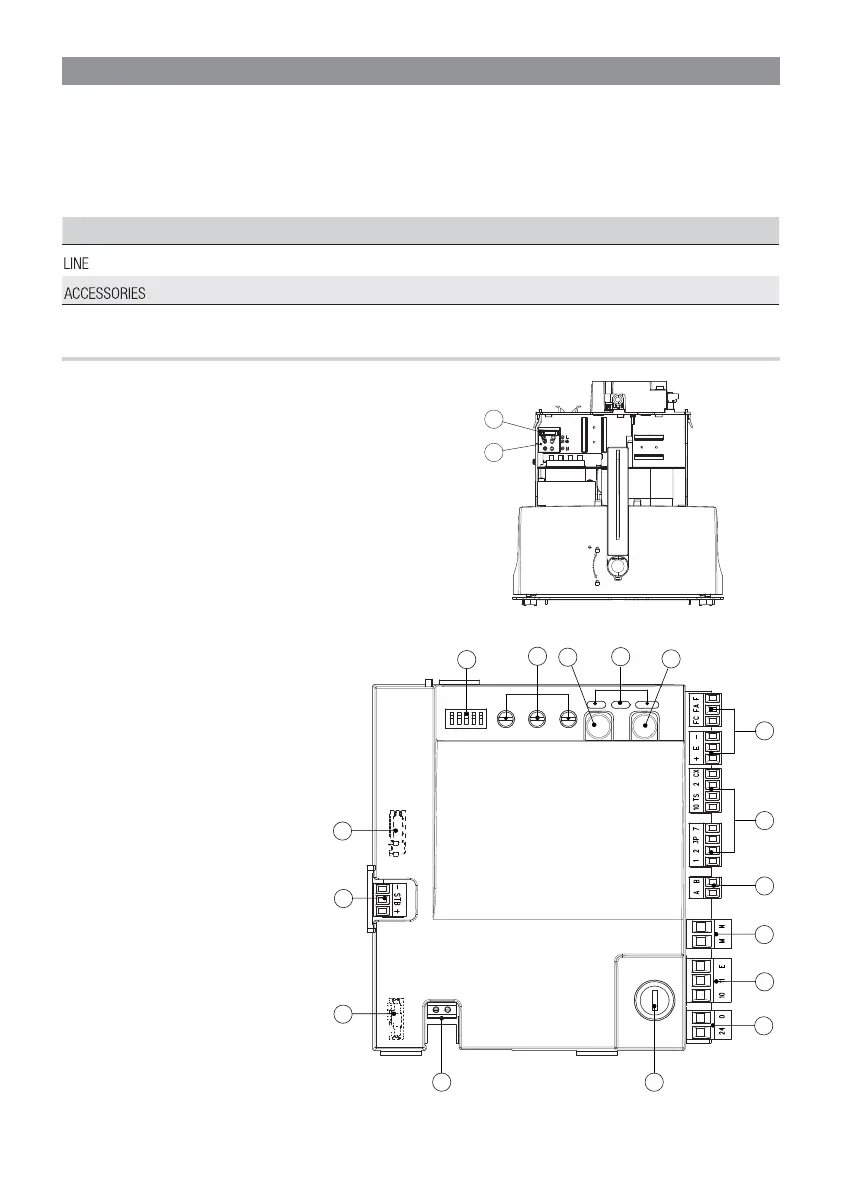

DESCRIPTION DES PARTIES
1. Micro-interrupteurs DIP
2. Trimmers
3. Bouton de programmation
4. Voyant de signalisation led
5. Bouton de commande (7)
6. Borniers pour encodeur et fin de course
7. Borniers pour dispositifs de commande et de sécurité
8. Bornier pour clavier à code
9. Bornier pour motoréducteur
10. Bornier alimentation accessoires
11. Bornier alimentation carte électronique
12. Fusible accessoires / carte
13. Bornier pour antenne
14. Connecteur pour carte AF
15. Bornier pour module Green power
16. Connecteur pour carte R800
17. Bornier
18. Fusible de ligne
BRANCHEMENTS ÉLECTRIQUES ET PROGRAMMATION
⚠
Attention ! Avant d'intervenir sur l'armoire de commande, mettre hors tension et déconnecter les
éventuelles batteries.
Alimentation de la carte électronique et des dispositifs de commande : 24 VAC/DC.
⚠
Attention ! Les accessoires connectés sur 10-11 ne doivent pas dépasser tous ensemble 20 W.
Les fonctions sont configurées au moyen des micro-interrupteurs DIP et les réglages à l'aide des trimmers.
Toutes les connexions sont protégées par des fusibles rapides.
Fusibles
ZN6
- Ligne
1,6 A-F
- Accessoires
2 A-F
