CAME BXL04AGS

24 0 10 11 E
L
N
C
X
+ E -
FC FA F
M N
10 11 E
M
+
+
-
-
Page 16 - Manuel FA00000-FR - 02/2018 - © CAME S.p.A. - « Traduction des instructions originales »

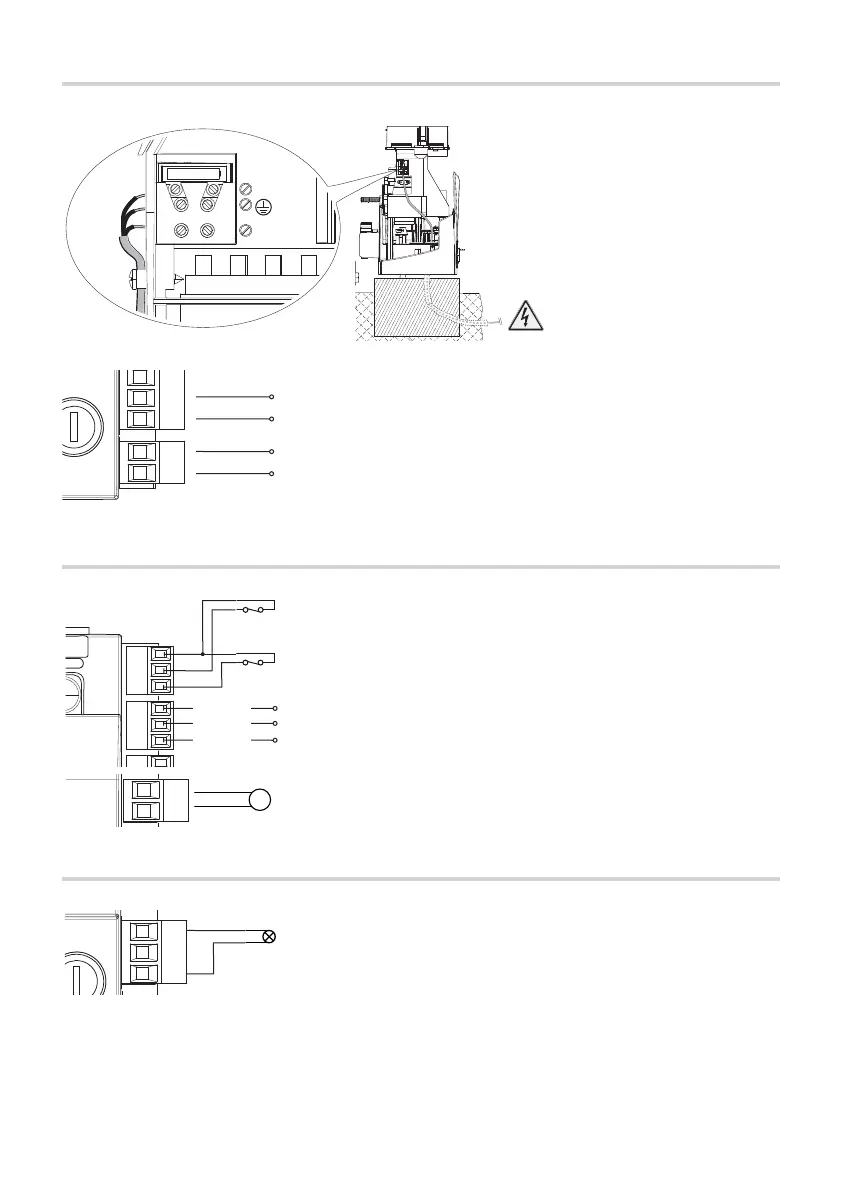

Sortie alimentation accessoires 24 VAC/DC - max. 20 W
Alimentation carte électronique 24 V AC/DC
Alimentation 230 VAC 50/60 Hz
ALIMENTATION
Feu clignotant (Portée contact 24 V AC/DC - 25 W max.)
Fin de course de fermeture (contact NF)
Fin de course d'ouverture (contact NF)
CONNEXION MOTORÉDUCTEUR AVEC ENCODEUR ET FIN DE COURSE
Vert
Marron
Blanc
Motoréducteur 24 VDC
Encodeur
DISPOSITIFS DE SIGNALISATION
