Page 18 - Manuel FA00000-FR - 02/2018 - © CAME S.p.A. - « Traduction des instructions originales »
 IMPORTANT ! Lancer la programmation en respectant l'ordre des fonctions indiquées dans la liste
ci-dessous.
⚠
Pour effectuer la programmation des fonctions, l'automatisme doit être à l'arrêt.
Au terme de la programmation, positionner tous les commutateurs DIP sur OFF.

Il est
possible de mémoriser au maximum 25 utilisateurs
 IMPORTANT ! Lancer la programmation à partir des fonctions de Sens d'ouverture, ARRÊT TOTAL
et Autoapprentissage.
Micro-
interrupteurs DIP
Description des fonctions
Touche P1
PROGRAMMATION DES FONCTIONS
LED rouge (PRG)
Micro-interrupteurs DIP

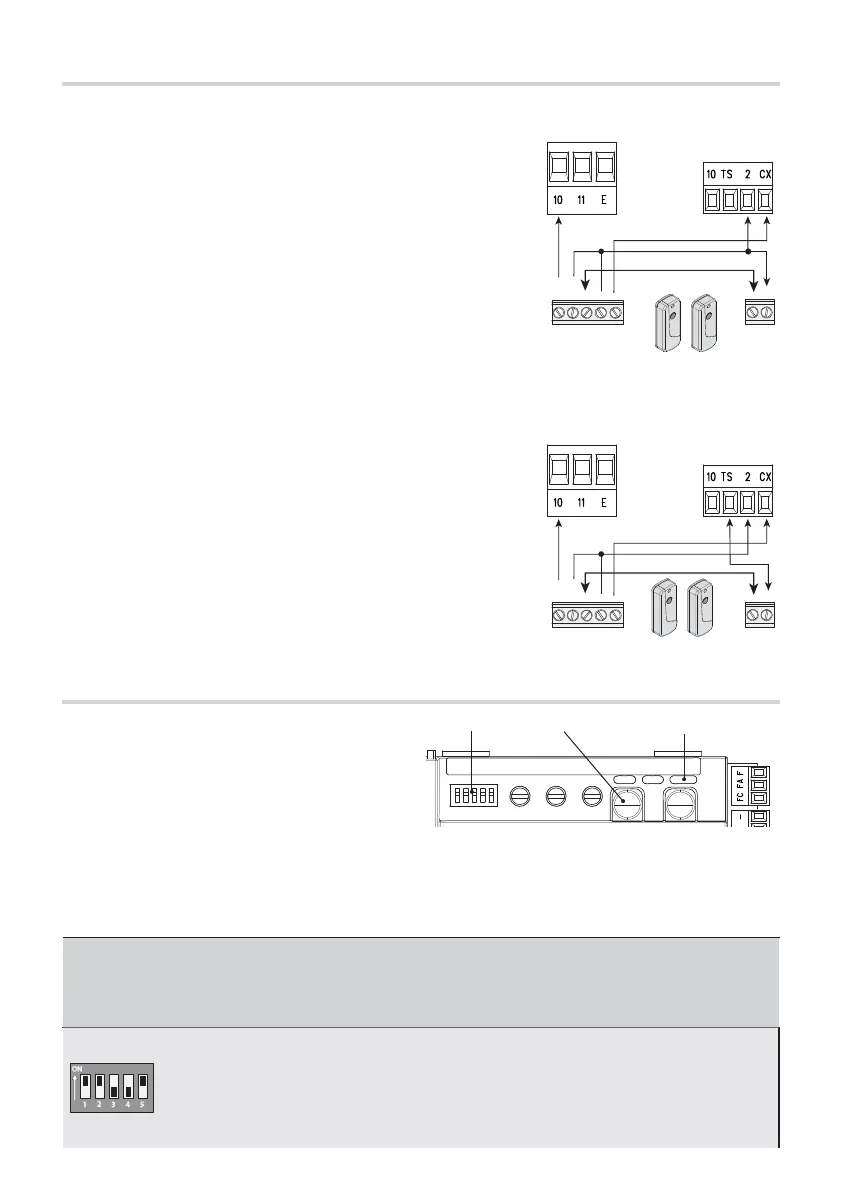

DISPOSITIFS DE SÉCURITÉ
Photocellules
Confi gurer le contact CX (NF), entrée pour dispositifs de sécurité type photocellules.
En phase de programmation des fonctions, l'entrée CX peut être configurée
en :
- C1 réouverture durant la fermeture. Durant la phase de fermeture du
portail, l'ouverture du contact provoque l'inversion du mouvement jusqu'à
ouverture totale du portail ;
- C4 attente obstacle. Arrêt du portail en mouvement avec reprise du
mouvement après élimination de l'obstacle.
 Si le contact CX n'est pas utilisé, le désactiver en phase de
programmation.
Connexion des dispositifs de sécurité (test sécurité)
La carte contrôle l'e cacité des dispositifs de sécurité (ex. : photocellules) à chaque commande d'ouverture ou
de fermeture.
Les anomalies, quelles qu'elles soient, désactivent les commandes.
Activer la fonction depuis la programmation.
Sens d’ouverture
L’automatisme est, par défaut, configuré pour une installation à gauche.
Pour une installation à droite :
sélectionner les commutateurs DIP comme indiqué et enfoncer la touche P1 sur la carte. Le voyant reste
allumé et le buzzer sonne 1 s.
Pour revenir aux paramètres par défaut, appuyer de nouveau sur P1. Le voyant clignote et le buzzer
sonne 2 fois.
