Page 22 - Manuel FA00000-FR - 02/2018 - © CAME S.p.A. - « Traduction des instructions originales »

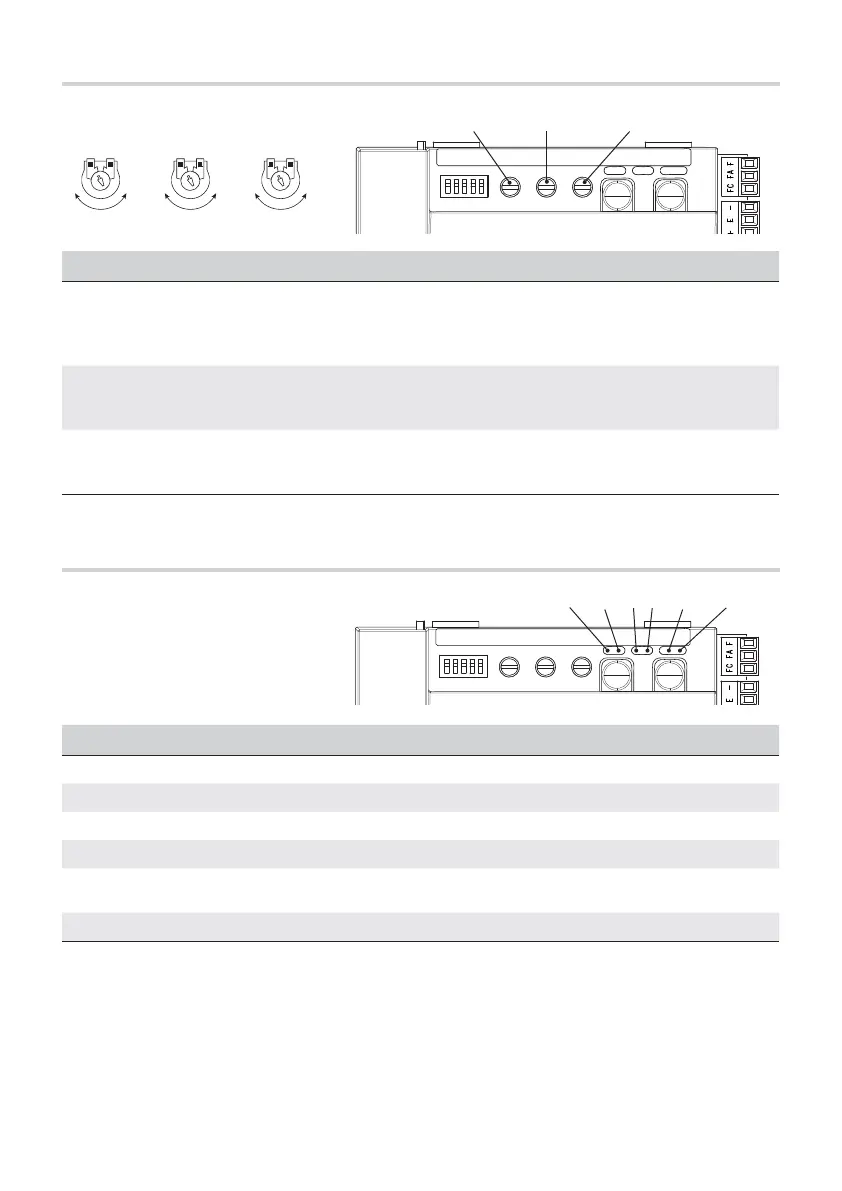

Voyant LED Description
CX (Jaune) Indique que le contact 2-CX (NF) est ouvert (photocellules)
1 (Jaune) Indique que le contact 1-2 (NF) est ouvert (bouton d'ARRÊT)
3P (Jaune) Indique que le contact 2-3P (NO) est fermé (bouton d'ouverture partielle)
7 (Jaune) Indique que le contact 2-7 (NO) est fermé (bouton de commande)
PRG (Rouge)
Indique les phases de programmation des fonctions, le délai d'attente de la fermeture automatique et
les éventuelles erreurs/anomalies
PWR (Vert) Indique la présence de tension dans la carte électronique
VOYANT DE SIGNALISATION LED
Trimmers Description des fonctions
TFA
Temps de fermeture automatique
Permet de régler le délai d'attente du portail en position d'ouverture. Après écoulement de ce délai, une
manœuvre de fermeture est automatiquement effectuée.
Le délai d'attente peut être réglé entre 1 et 120 s.
V. SLOW
Vitesse de ralentissement
Permet de régler la vitesse des motoréducteurs durant les phases de ralentissement.
La vitesse peut être réglée de 30% (-) à 60% (+) par rapport à la vitesse maximale.
SENS.
Sensibilité
Permet de régler la sensibilité de détection des obstacles durant le mouvement du portail.
Sensibilité minimale (-) ou maximale (+).
RÉGLAGE DES TRIMMERS
