CAME BXL04AGS

8
10
1
15
16
13
5
4
4
5
7
6
1
9
11
12
3
17
7
6
2
14
Pag. 8 - Manuale FA01085-IT - 02/2018 - © CAME S.p.A. - «istruzioni originali»

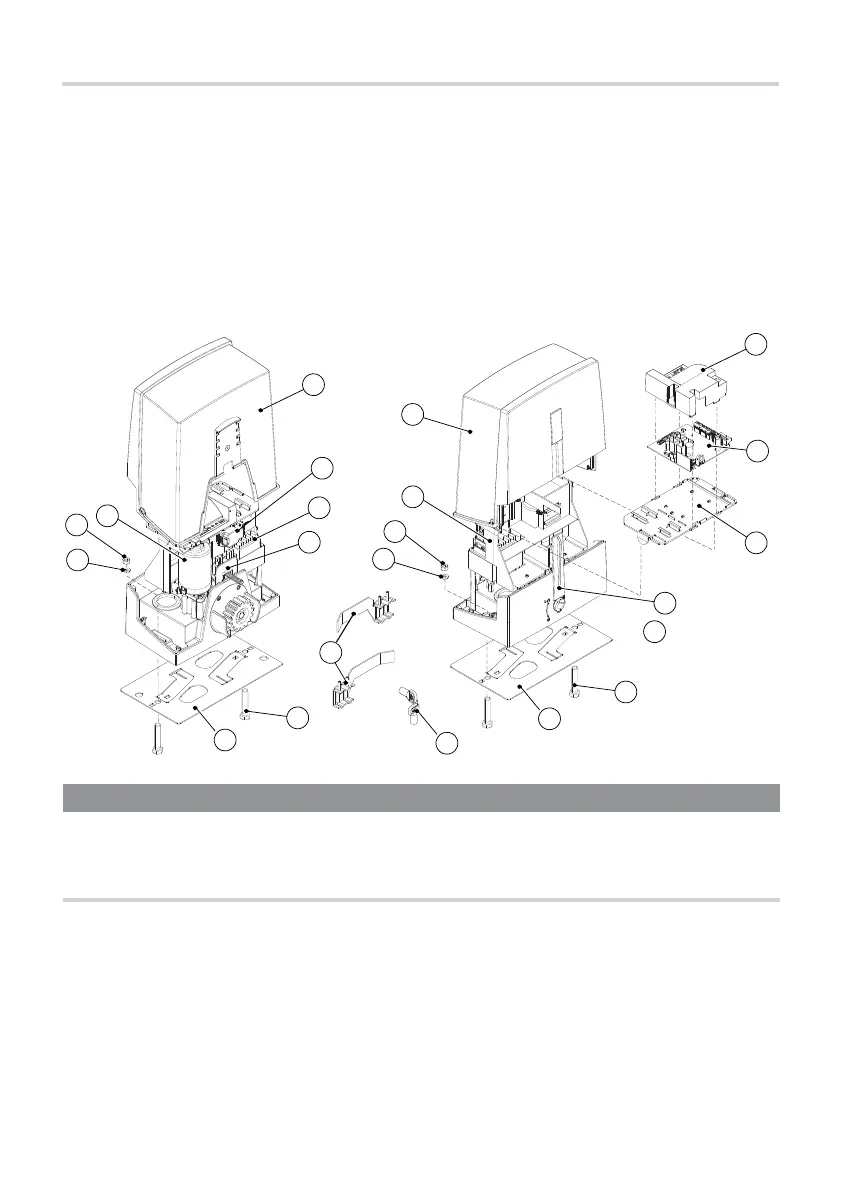

DESCRIZIONE DELLE PARTI
1. Coperchio
2. Supporto porta-schede
3. Motoriduttore
4. Piastra di fissaggio
5. Viti di fissaggio UNI 5739 M12X60
6. Rondella Ø 12
7. Dado UNI 5588 M12
8. Coperchio di protezione scheda
9. Scheda elettronica
10. Porta-schede
11. Leva di sblocco
12. Serratura
13. Alette di finecorsa
14. Scheda EMC02
15. Trasformatore
16. Dispositivo di finecorsa
17. Chiave di sblocco
INDICAZIONI GENERALI PER L'INSTALLAZIONE
⚠
L’installazione deve essere e ettuata da personale qualifi cato ed esperto e nel pieno rispetto delle normative
vigenti.
VERIFICHE PRELIMINARI
⚠
Prima di procedere all’installazione dell’automazione è necessario:
• controllare che i pattini-guida superiori non provochino attrito;
• verifi care la presenza di una battuta di arresto meccanico in apertura e una in chiusura;
• verifi care che il punto di fi ssaggio del motoriduttore sia in una zona protetta da urti e che la superfi cie di fi ssaggio
sia solida;
• predisporre adeguate tubazioni e canaline per il passaggio dei cavi elettrici garantendone la protezione contro il
danneggiamento meccanico.
