Стр. 8 - Инструкция FA00000-RU - 02/2018 - © CAME S.p.A. - «Перевод оригинальных инструкций»
ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ
⚠
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями
действующих норм безопасности.
ПРЕДВАРИТЕЛЬНЫЕ ПРОВЕРКИ
⚠
Перед началом монтажных работ выполните следующее:
• Проследите за тем, чтобы направляющие скобы с роликами не вызывали трения.
• Проверьте наличие ограничителей хода ворот при открывании и закрывании.
• Убедитесь в том, что место крепления привода защищено от возможных повреждений, а монтажная
поверхность обладает достаточной прочностью.
• Приготовьте лотки и каналы для проводки кабеля, гарантирующие надежную защиту от механических
повреждений.
ИНСТРУМЕНТЫ И МАТЕРИАЛЫ
Перед началом монтажных работ убедитесь в наличии всех необходимых инструментов и материалов,
которые позволят произвести установку системы в полном соответствии с действующими нормами
безопасности. На рисунке представлен минимальный набор инструментов, необходимых для проведения
монтажных работ.

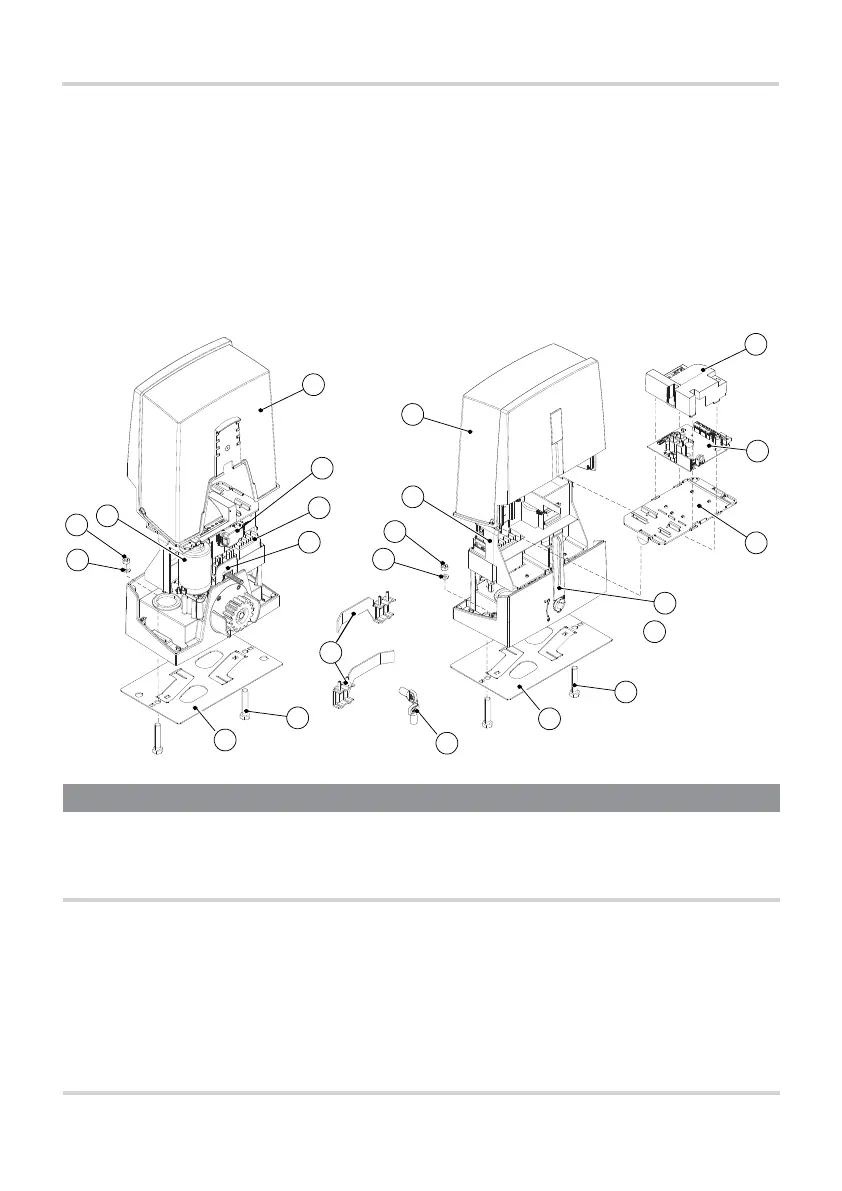

ОСНОВНЫЕ КОМПОНЕНТЫ
1. Крышка
2. Основание платы
3. Мотор-редуктор
4. Монтажное основание
5. Крепежные винты UNI 5739 M12X60
6. Шайба Ø 12
7. Гайка UNI 5588 M12
8. Защитная крышка платы
9. Плата управления
10. Основание платы
11. Рычаг разблокировки
12. Замок
13. Упоры концевых выключателей
14. Плата EMC02
15. Трансформатор
16. Концевой выключатель
17. Устройство разблокировки
