УСТАНОВКА
⚠
Приведенные ниже рисунки носят иллюстративный характер, так как пространство для крепления
автоматики и дополнительных принадлежностей может меняться от случая к случаю. Выбор наиболее
подходящего решения должен осуществляться установщиком на месте.

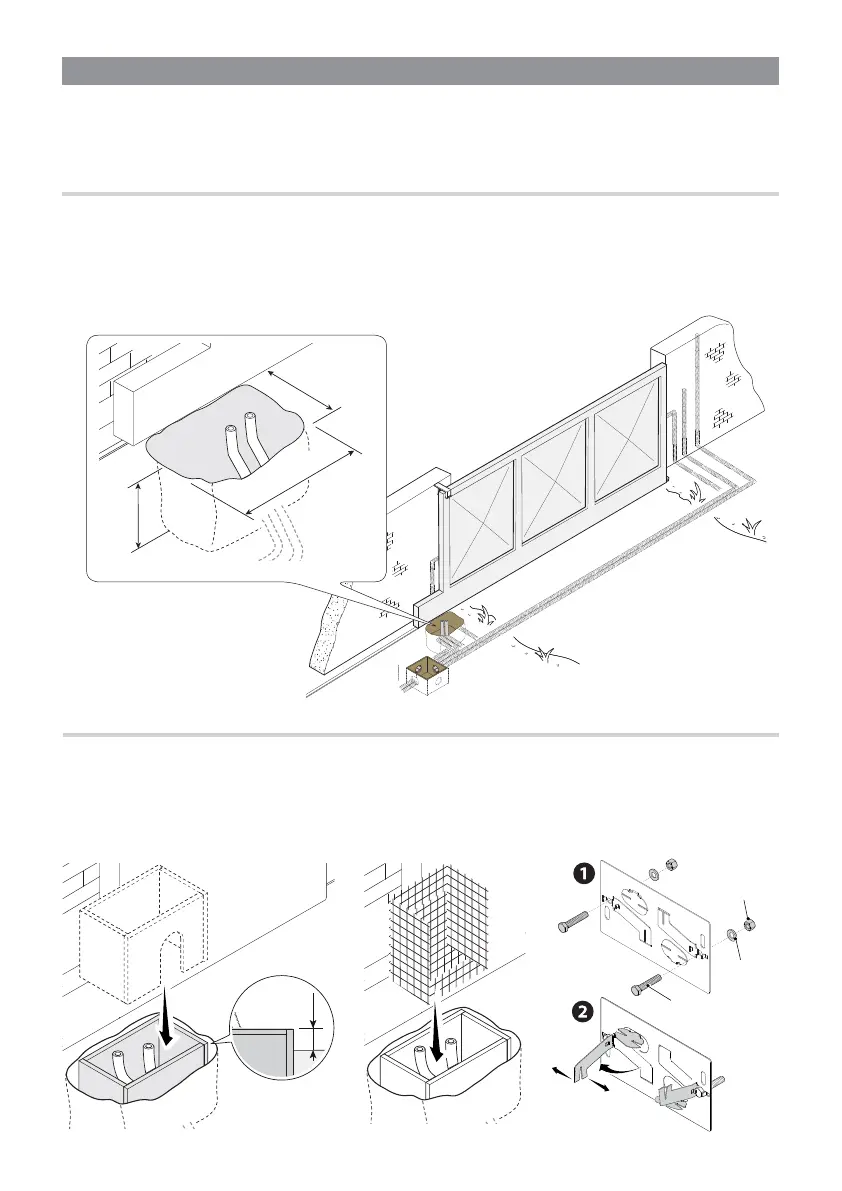

ПРОКЛАДКА ГОФРИРОВАННЫХ ТРУБ
Выполните выемку грунта под опалубку.
Подготовьте трубы и гофрошланги для проводов и кабелей, идущих от разветвительного колодца.
Для подключения привода рекомендуется использовать гофрированную трубу Ø40 мм, а для аксессуаров
— трубы Ø25 мм.
Количество гофрошлангов зависит от варианта автоматической системы и предусмотренных
дополнительных устройств.
УСТАНОВИТЕ МОНТАЖНОЕ ОСНОВАНИЕ.
Подготовьте опалубку большего, чем монтажное основание, размера и установите ее в яму. Опалубка
должна подниматься над уровнем грунта на 50 мм.
Вставьте железную сетку внутрь опалубки для армирования бетона.
Вставьте винты в монтажное основание и зафиксируйте их с помощью шайб и гаек. При помощи отвертки
и плоскогубцев отогните выбитые в монтажном основании скобки.
