CAME C Series - Caratteristiche Generali

Documentazione
Tecnica
S34
rev. 2.1
02/2001
© CAME
CANCELLI
AUTOMATICI
319S34
SCHEDA COMANDO
CONTROL BOARD
CARTE DE COMMANDE
STEUERPLATINE
TARJETA DE MANDO
SERIE Z | Z SERIES / SÉRIE Z | BAUREIHE Z | SERIE Z
ZC4
CANCELLI AUTOMATICI
DESCRIZIONE

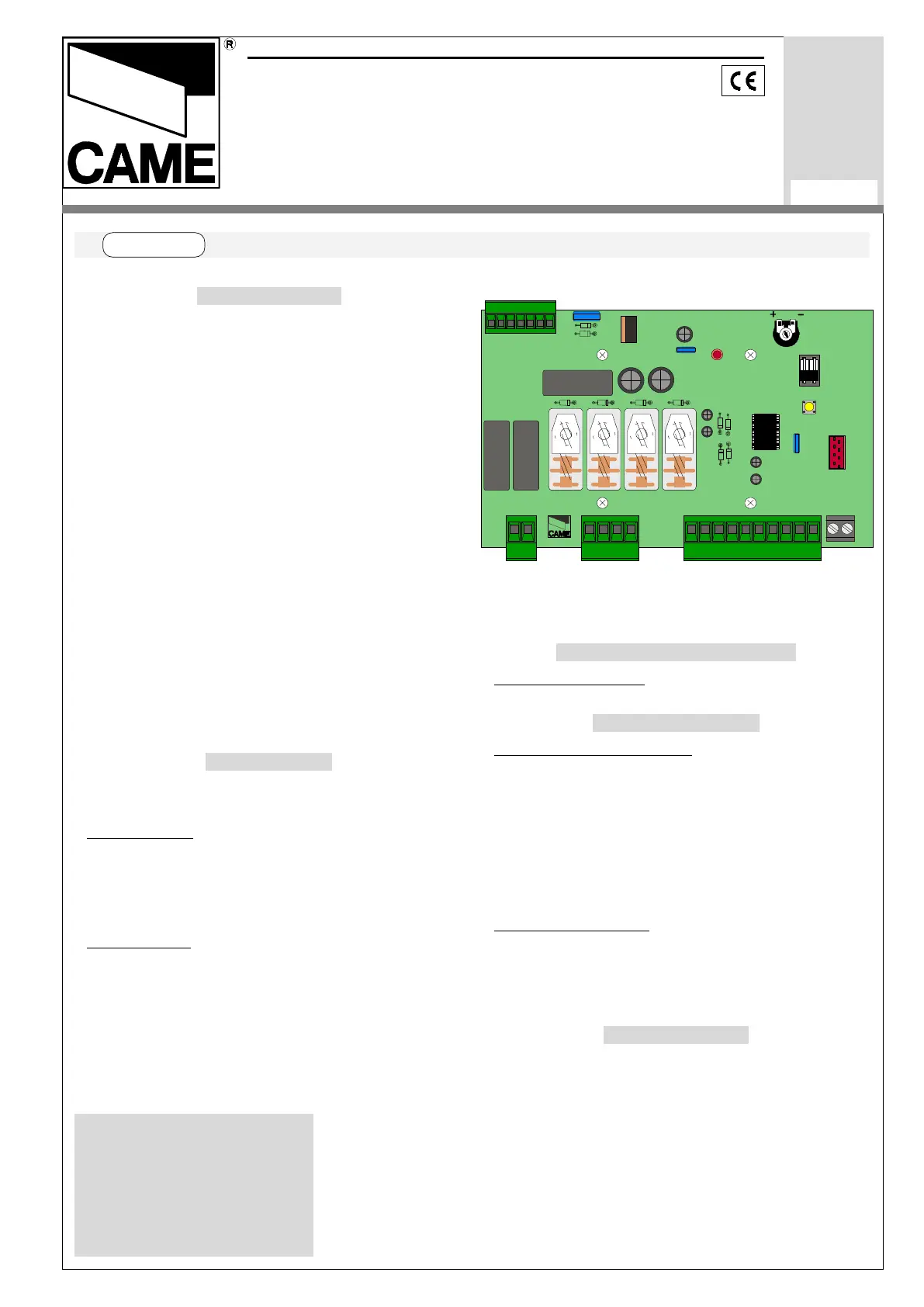

La scheda comando ZC4 è adatta al
comando di automazioni a 230V
monofase con potenza fino a 600W, in
particolare per i motoriduttori serie C e
F3000 per portoni industriali (scorrevoli,
a libro, sezionali etc.).
Va montata all’interno dei contenitori
S4339 oppure S4340, che sono dotati di
presa per il riciclo d’aria e di relativo
trasformatore (vedi ultima pagina).
La scheda deve essere alimentata a
230V (a.c.) sui morsetti L1 e L2, ed é
protetta in ingresso con due fusibili da
5A, mentre i dispositivi di comando a
bassa tensione (24V) sono protetti con
fusibile da 3,15A.
La potenza complessiva degli accessori
(24V) non deve superare i 20W.
Il tempo lavoro è fisso a 80 secondi.
SICUREZZA
Le fotocellule possono essere collegate
e predisposte per:
-
Riapertura in fase di chiusura (2-C1), le
fotocellule rilevando un ostacolo
durante la fase di chiusura del cancello,
provocano l'inversione di marcia fino
alla completa apertura;
-
Stop totale (1-2), arresto del cancello
con l'esclusione del ciclo di chiusura
automatica, per riprendere il movimento
del cancello, agire sulla pulsantiera o
sul radiocomando;
ACCESSORI COLLEGABILI
-
Elettroserratura 24V (11-ES);
ALTRE FUNZIONI
-
Chiusura automatica. Il temporizzatore
di chiusura automatica si autoalimenta a
finecorsa in apertura. Il tempo prefissa-
to regolabile, è in ogni modo subordina-
to dall'intervento di eventuali accessori
di sicurezza e si esclude dopo un
intervento di "stop" o in mancanza
d'energia elettrica;
-
"Uomo presente" . Funzionamento del
cancello mantenendo premuto il pulsan-
te (esclude la funzione del
radiocomando);
REGOLAZIONI
- Tempo chiusura automatica;
CARATTERISTICHE GENERALI
ITALIANO
ATTENZIONE : prima di
intervenire all'interno
dell'apparecchiatura,
togliere la tensione di
linea
FUS. CENTR ALIN A
T.C.A.
1
2
ZC4
QUADRO
COMANDO
FUSI BILI LINEA
L1TL2T CT 0 2412
PROG
