SCHEDA BASE - MOTHERBOARD - CARTE BASE - GRUNDPLATINE - TARJETA BASE

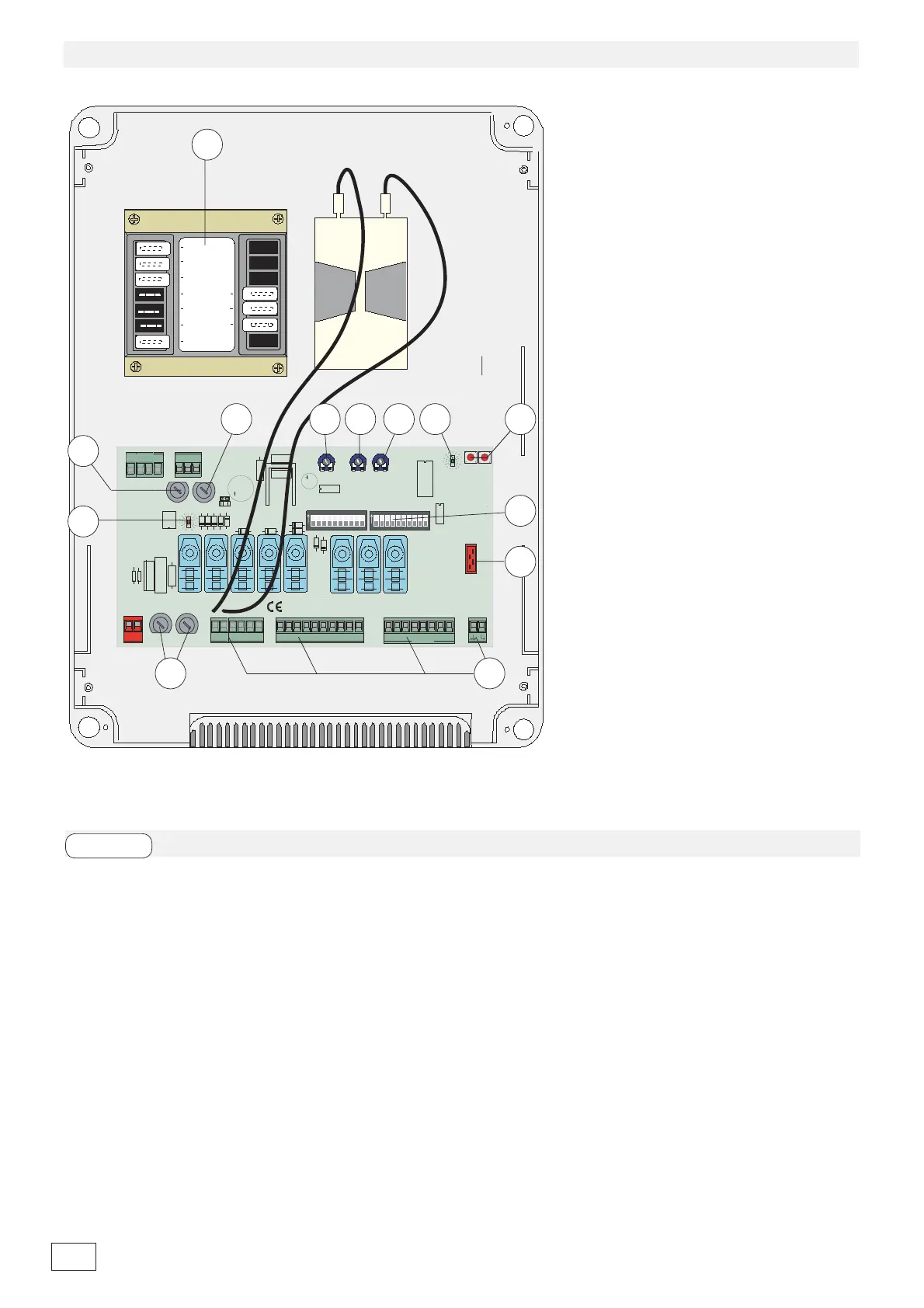

COMPONENTI PRINCIPALI
1 Morsettiere di collegamento
2 Fusibili di linea 5A
3 Fusibile accessori 1A
4 LED segnalazione tensione presente a 24V
5 Trimmer di regolazione tempo lavoro
6 Trimmer di regolazione tempo di chiusura automatica
7 Trimmer di regolazione apertura parziale
8 LED segnalazione
9 Pulsanti memorizzazione codice
10 Selettore funzioni (vedi pag.20)
11 Innesto scheda radiofrequenza (vedi tabella)
12 Limitatore di coppia motore (vedi pagina 16)
13 Fusibile scheda 630 mA
ITALIANO
Nota: collegare i fili neri che fuo-
riescono dalla scheda sui connet-
tori del condensatore.
NB: connect the black wires coming
out of the board to the condenser’s
connectors.
Note: connecter les fils noirs qui
sortent de la carte sur les con-
necteurs du condensateur.
Hinweis: Die schwarzen Kabel,
die von der Karte wegführen, an
die Verbinder am Kondensator an-
schließen.
Nota: conectar los hilos negros
que salen de la tarjeta en los co-
nectores del condensador.
