Documentazione
Tecnica
S33
rev. 2.4
01/2006
©
CAME
CANCELLI
AUTOMATICI
319S33
SCHEDA COMANDO
CONTROL
BOARD
CARTE
DE COMMANDE
STEUERPLATINE
TARJETA
DE MANDO
SERIE Z | Z SERIES / SÉRIE Z | BAUREIHE Z | SERIE Z
ZC3
CARATTERISTICHE GENERALI
Descrizione quadro
Il quadro elettrico ZC3 è adatto
al comando di una automazione
per portoni industriali scorrevoli
della serie C e F3000, alimentati
a 230V con potenza fino a
600W, frequenza 50÷60 Hz.
Progettato e costruito interamente dalla
CAME S.p.A., risponde alle vigenti
norme UNI 8612. Contenitore in ABS
con grado di protezione IP54, dotato di
presa per il riciclo d’aria e completo di
trasformatore.
Il circuito va alimentato
con tensione di 230V
(a.c.) nei morsetti L1- L2 e protetto
in ingresso con due fusibili da 5A,
mentre i dispositivi di comando a
bassa tensione sono protetti con
fusibile da 1A.
La potenza complessiva degli
accessori (24V) non deve superare i
20W.
Il quadro include la funzione di spunto
manovra. Questa funzione si attiva in
fase di inizio apertura e chiusura del
portone.
ITALIANO

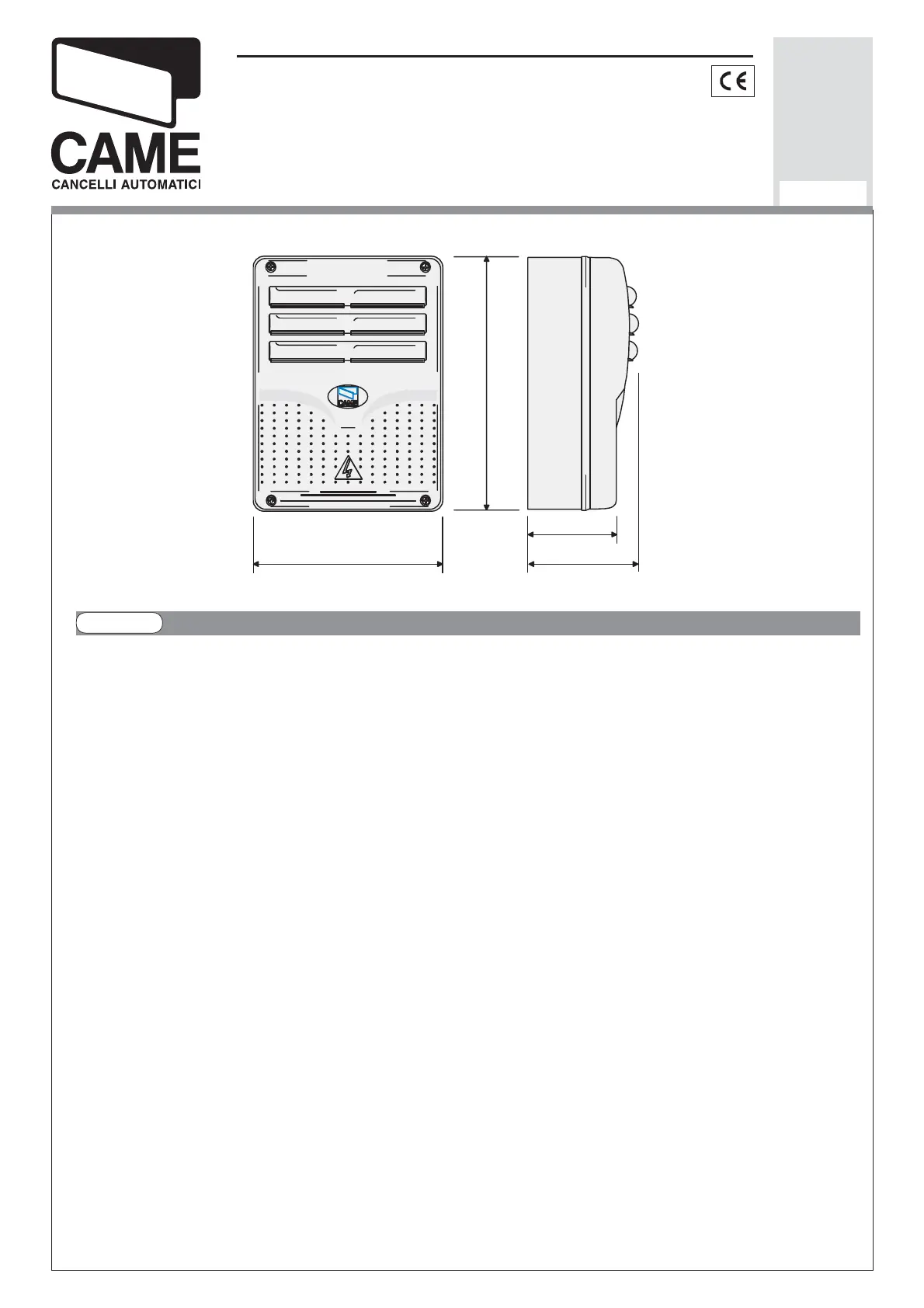

240 mm
120 mm
145 mm
320 mm
