-4-
ITALIANO • ENGLISH • ESPAÑOL
CBY/CBYT
CBY/CBYT

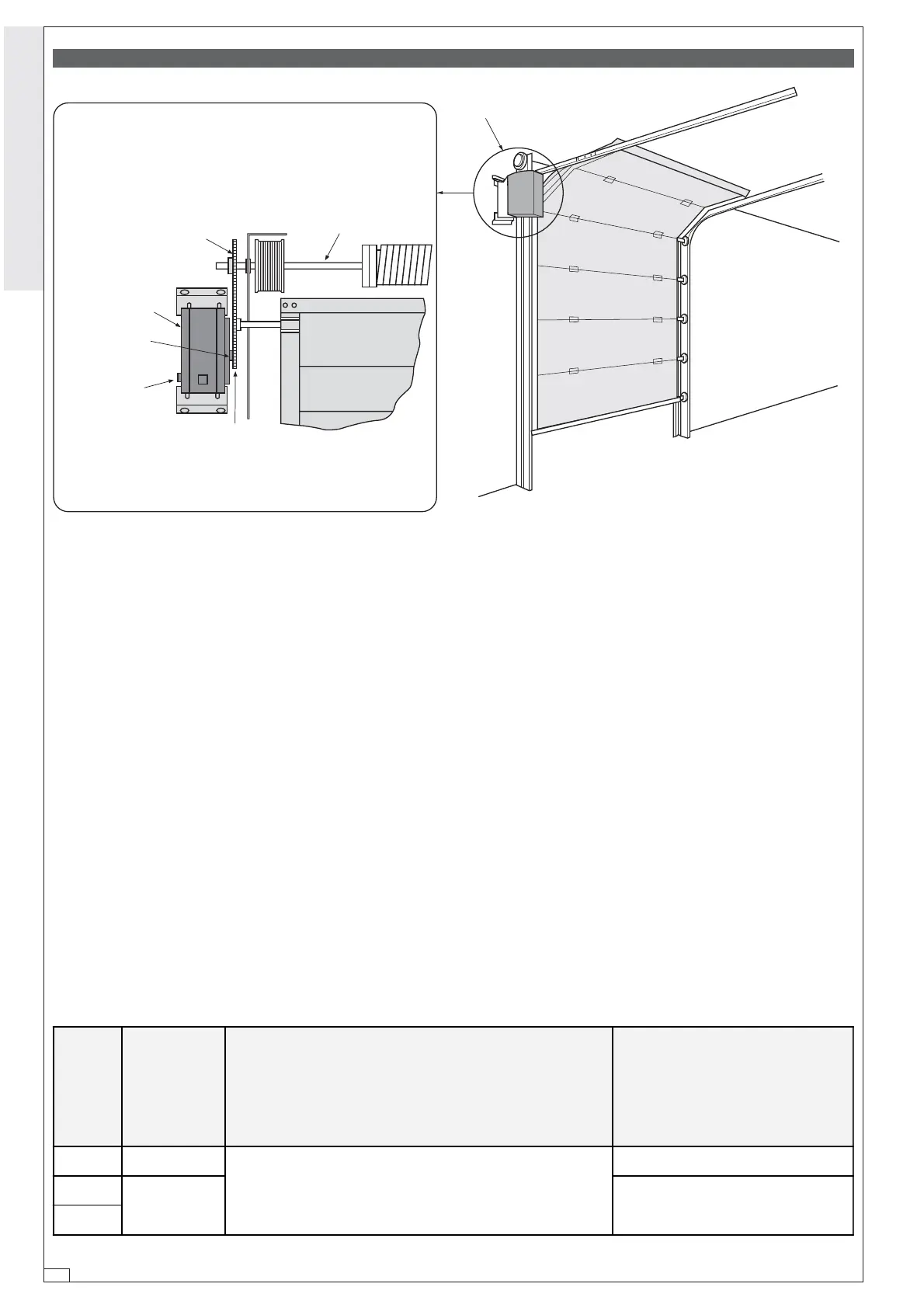

Portone sezionale -
Sectional door
- Puerta seccional
1) Portare l'anta a circa metà della
corsa.
2) Adattare il foro del pignone a 36
denti (accessorio C1-C2S) al Ø del
palo-molla e fissarlo con saldatura.
3) Fissare il motore col pignone del-
lo stesso allineato col pignone a 36
denti, sbloccarlo (tirare la staffa A) e
collegare la catena da 1/2" tra i due
pignoni, in modo tale che questa non
sia in tensione.
1) Move the door to approximately the
half-open position.
2) Adapt the hole of the 36-tooth pinion
(C1-C2S accessory) to suit the diame-
ter of the spring-roller and weld into po-
sition.
3) Fit the motor with its pinion, in align-
ment to the 36-tooth pinion. Release the
motor by pulling bracket "A" and con-
nect the 1/2" between the two pinion.
N.B. The chain should be slightly taut.
1) Colocar la hoja a la mitad de la
carrera.
2) Adaptar el agujero del piñón de
36 dientes (accesorio C1-C2S) al Ø
del eje-muelle y fijarlo soldándolo.
3) Fijar el motor con el piñón del
mismo alineandolo con el piñón de
36 dientes, desbloquearlo (tirar del
estribo A) y colocar la cadena de 1/
2" entre los dos piñones de manera
que no esté sometida a tensión.
Con questa applicazione si ottiene:
This application gives the following per-
formance:
Con esta aplicación se obtiene:
Pignone (36 denti)
Pinion (36 teeth)
Piñón (36 dientes)
Palo-molla
Spring-roller
Barra-muelle
Pignone motore
Motor pinion
Piñón motor
Catena da 1/2”
1/2” chain
Cadena da 1/2”
Staffa A
Bracket A
Estribo A
Anta
Door
Hoja
Tipo Coppia Giri del pignone Z=36
(con finecorsa di serie)
Velocità di rotazione
albero condotto
Ty p e To r qu e Pinion revolutions Z=36
(with standar limit stop)
Speed of rotation
of driven shaft
Typ Par Giros del piñón Z=36
(con final de carrera de serie)
Velocidad de rotación
árbol conducido
N·m n° rpm
C 100 62
14
17.5
C BY
120 18.5
C BYT
