COLLEGAMENTO PER 2 MOTORI ABBINATI CON COMANDO UNICO /
CONNECTIONS FOR 2 COMBINED MOTORS CONTROLLED TOGETHER
CONNEXIONS POUR 2 MOTEURS ACCOUPLÉS AVEC COMMANDE INIQUE
/ ANSCHLUSS FÜR 2 PARALLELGESCHALTETE MOTOREN MIT
GEMEINSAMER STEUERUNG /
CONEXION PARA 2 MOTORES ACOPLADOS CON MANDO UNICO

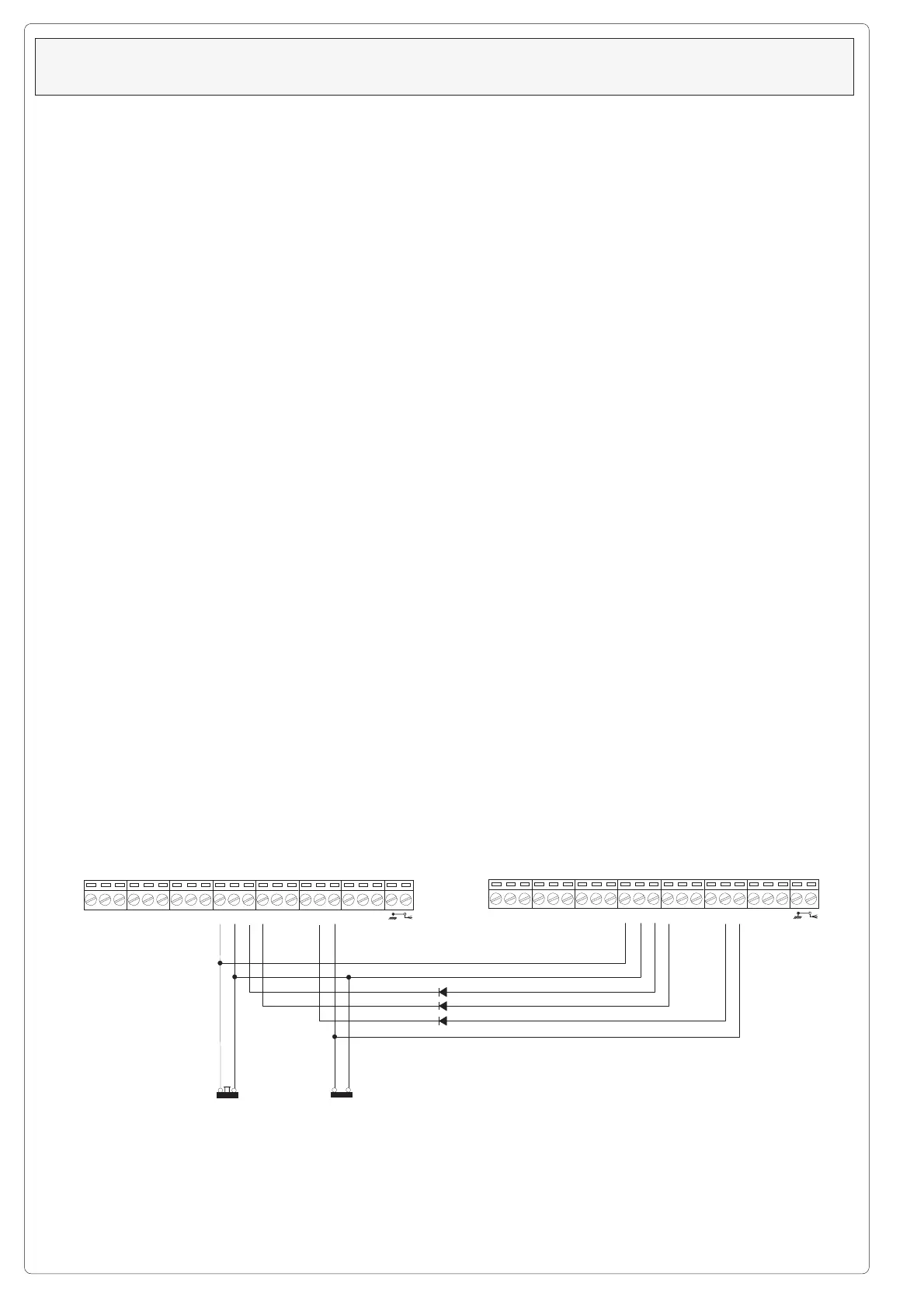

- Eseguire solo sulla morsettiera pilota i collegamenti elettrici predisposti normalmente;
- Collegare il 2° motore come indicato nello schema. (1-2) pulsante stop totale e (2-C) contatto di
apertura in fase di chiusura.
- Wire the electrical connections only on the terminal board for the pilot motor in the normal;
- Connect motor 2° as shown in the diagram above. (1-2) Total stop pushbutton and (2-C) contact for
reopening during the closing cycle.
- Effectuer seulement sur la plaque à borne pilote les branchements électriques habituellement
prévus;
- Brancher le 2
eme
moteur de la façon indiquée dans le schéma. (1-2) Bouton-poussoir d'arrêt total
et (2-C) contact de réouverture en phase de fermeture.
- Nur auf der Mastermotor-Klemmleiste die normalerweise vorgesehenen elektrischen Anschlüsse
ausführen;
- Den 2° Motor wie auf dem hier aufgeführen Schema anschließen. (1-2) Die Drucktaste Totalstop und
(2-C) den Kontakt der Wiederöffnung während der Schließung.
- Efectuar sólo en la caja de bornes piloto las conexiones eléctricas predispuestas normalmente;
- Conectar el 2° motor como muestra el esquema de esta página. (1-2) pulsador de stop total y (2-
C) contacto de apertura durante la fase de cierre.
Morsettiera 2° motore
Motor 2° terminal block
Plaque à bornes du 2° moteur
Klemmbrett 2° Motor
Cuadro de bornes 2° motor
Morsettiera motore master (o pilota)
Master (or pilot) motor terminal block
Plaque à bornes du moteur master (ou pilote)
Klemmbrett Mastermotor (bzw. Steuermotor)
Cuadro de bornes motor master (o piloto)
L1 L2 U V W
E
FA
FC 0 1 2 3
4
5 T1 T2 7
C
S B1 B2
L1 L2 U V W
E FA FC 0 1 2 3
4
5 T1 T2 7
C
S B1 B2
*
*
*
1-2
2-C
* DIODO IN4007 -
DIODE IN 4007
