CAME CAT Series Quick Start Guide

- 15 -
In apertura:
gia' regolato.
In chiusura:
regolare la tensione
della catena in chiusu-
ra, quindi ruotare la
camma rossa fino all'in-
serimento del
microinterruttore e
bloccarla.
Opening:
pre-adjusted.
Closing:
adjust the tension on the
chain when gate is
closed, then rotate the
red cam until the
microswitch trips. Now,
lock the cam into place.
Pour la phase
d'ouverture:
prèrèglèe.
Pour la phase de
fermeture:
reglèr la tension de la
chaîne en fermeture,
puis tourner la came
rouge jusq'à
l'enclenchement du
microcontact et la
bloquer.
Öffnungstellug:
voreingestellt.
Stop beim Schließen:
Kettenspannung
regulieren und dann den
roten Nocken bis zum
Einschalten des
Mikroschalters drehen
und blockieren.
En la fase de apertura:
pre-regulado.
En la fase de cierre:
regular la tensión de la
cadena en fase de
cierre, posteriormente
girar la leva rija hasta la
activación del
microinterrurptor y
bloquearla.

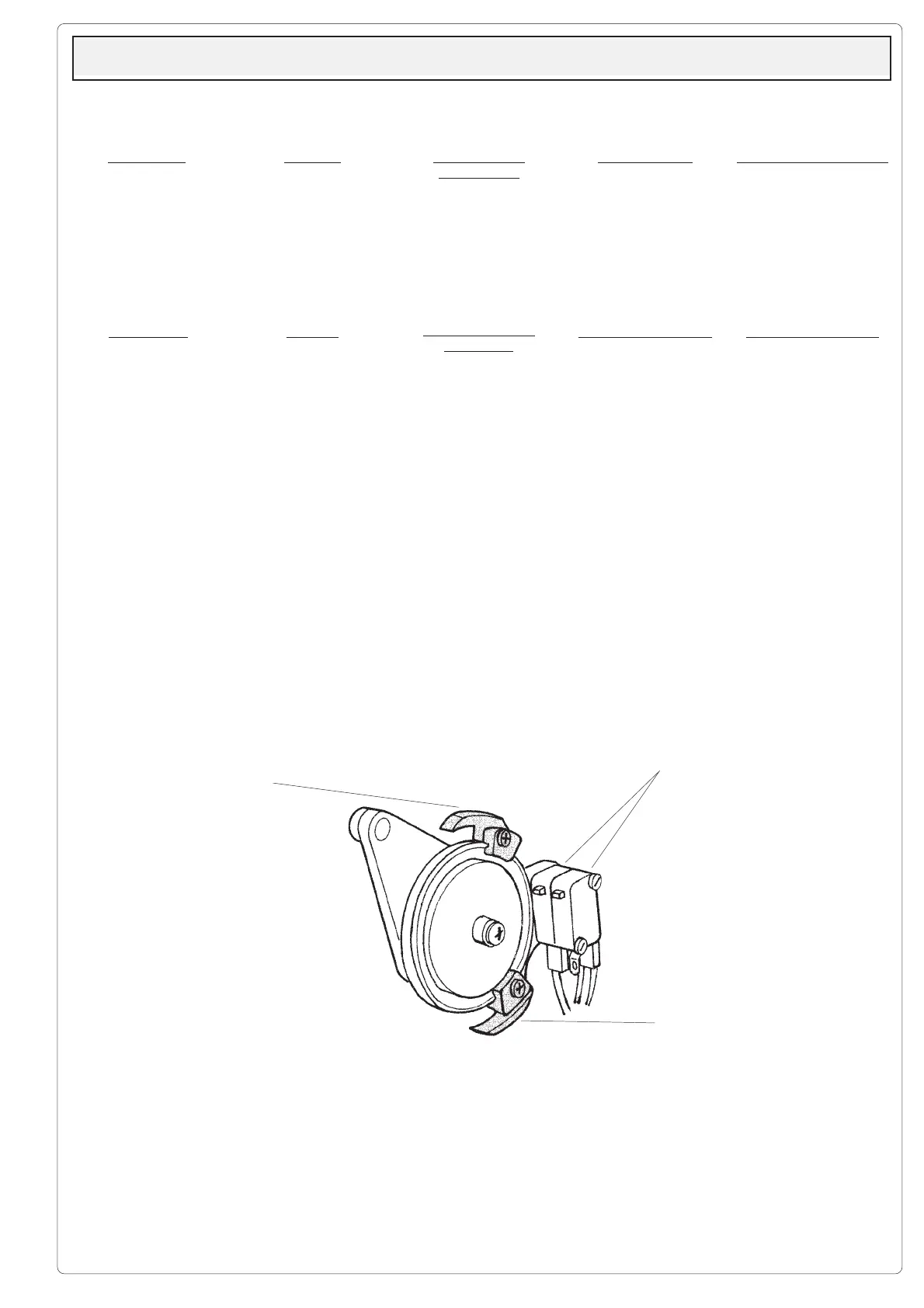

Camma bianca (apre)
Withe camme (aperture)
Came blanche (ouverture)
Weiße Noche (Öffnen)
Leva blanca (apertura)
Microinterruttori
Microswitches
Micro-interrupteurs
Mikroschalter
Microinterruptores
Camma rossa (chiude)
Red camme (closure)
Came rouge (fermeture)
Rote Noche (Schließen)
Leva roja (cierre)
Regolazione finecorsa - Adjusting the limit switches - Reglage des fins de course - Einstellung der Endanschläge
Regulacion de los finales de carrera

CAME CAT Series Specifications

General

Category	Control Systems
Power Consumption	5 W
Output Current	1 A
Protection Degree	IP54
Input Voltage	24 V AC/DC
Weight	480 g
