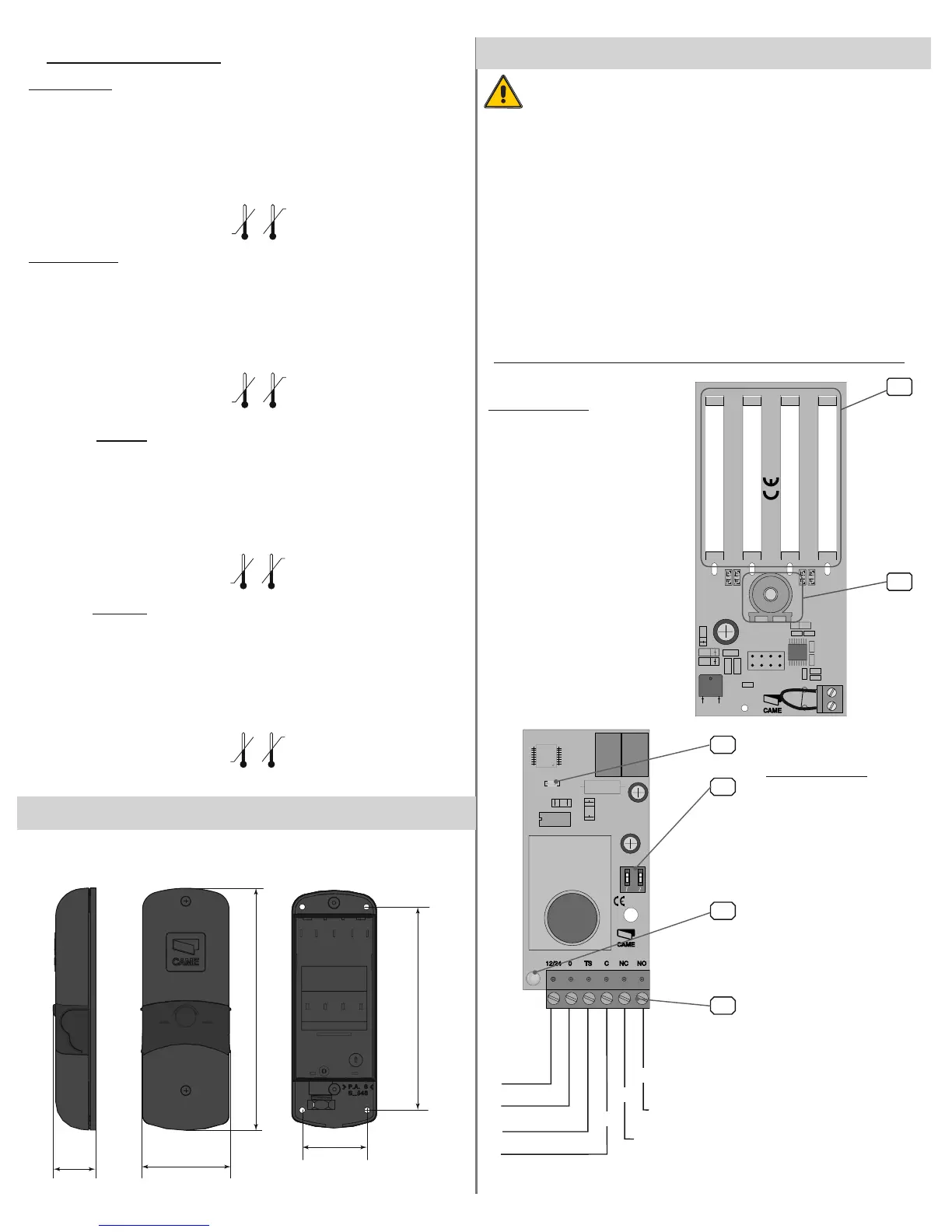

CAME DBC 01 - Données Techniques

DBC 01 (TX)
Description/Connexions électriques et fonctions DIP
1 – Led de signalisation
présence signal
2 – Dip Switch
Fonction Dip
Dip 1 sur ON =
Alimentation 12V AC/DC
Dip 1 sur OFF =
Alimentation 24V AC/DC
Dip 2 sur OFF =
Exclusion test services
(à utiliser quand
TS n’est pas connecté)
3 – Led de signalisation
batterie déchargée/con-
tact ouvert
4 – Bornier de connexion
DBC 01 (RX)
Contact N.O.
C1/C2/C3/C4
10
2
TS
2
1 2 3 4 5 6 7 8 9 10 11 12
1 2 3 4 5 6 7 8 9 10 11 12
05 06 07 08 09 V1 V2 V3
05 06 07 08 09 V1 V2 V3
1,5V AAA
1,5V AAA
+
+
-
-
+
+
-
-
-
-
+
+
-
-
+
+
1,5V AAA
1,5V AAA
K
K
K
K
K
K
R13
R13
R15
R15
R22
R22
R23
R23
1
2
1 – Logement batteries
(4 batteries de 1.5V AAA)
2 – Led à infrarouge
-+
-+
NO
NC
C
1
2
3
4
Fig.B
Fig.A
Avant de procéder à l’installation il est nécessaire de:
• S’assurer que la tension de la ligne est débranchée
• Vérifier que l’endroit destiné à la fixation de l’installation est
à l’abri des chocs, qu’il est résistant et solide et que la fixation
est effectuée avec les éléments appropriés à sa superficie (vis,
chevilles, etc).
• Préparer les gaines et les moulures appropriées pour le
passage des câbles électriques afin de les protéger contre
l’endommagement mécanique.
InstallationDonnées techniques:
Récepteur/Transmetteur/Répétiteur





Dimensions et entraxes des trous
DBC 01 (TX)
Alimentation: (4 batterie 1.5V AAA)
Absorption: 70 µA
Degré De Protection: IP54
Matériel: PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT
Température de service:
#
#
DBC 01 (RX)
Alimentation: 12/ 24 V A.C. - D.C.
Absorption: 48 mA
Degré De Protection: IP54
Matériel: PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT
Température de service:
#
#
Répétiteur DBC 04
Alimentation: (4 batterie 1.5V AAA)
Absorption: 70 µA
Degré De Protection: IP54
Matériel: PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT
Température de service:
#
#
Répétiteur DBC 03
Alimentation: (4 batterie 1.5V AAA)
Absorption: 70 µA
Degré De Protection: IP54
Matériel: PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT
Température de service:
#
#
