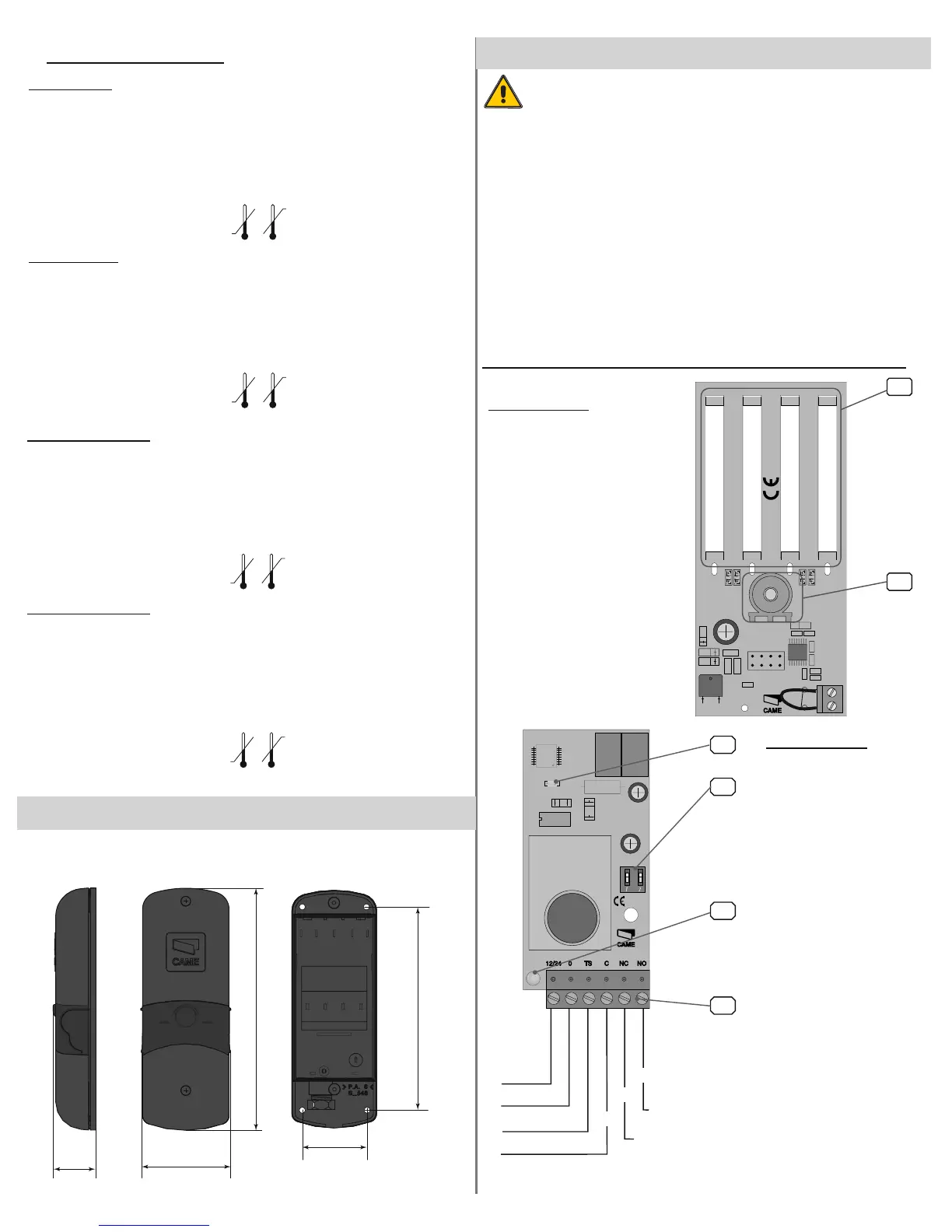

DBC 01 (TX)
Beschrijving/Elektrische verbindingen en DIP functies
1- Led voor de melding van
de aanwezigheid van
het signaal
2- Dip Switch Dipfunctie
Dip 1 in ON =
voeding van 12V AC/DC
Dip 1 in OFF =
voeding van 24V AC/DC
Dip 2 in OFF =
Uitsluiting van de
dienstentest
(Te gebruiken wanneer
de TS niet wordt ver
bonden)
3- Led voor de melding
batterij leeg/contact open
4- Klemmenbord voor de
verbinding
DBC 01 (RX)
Contact N.O.
C1/C2/C3/C4
10
2
TS
2
1 2 3 4 5 6 7 8 9 10 11 12
1
2
1- Plaats van de batterijen
(4 batterijen van 1.5V AAA)
2- Infraroodled
-+
-+
NO
NC
C
1
2
3
4
Fig.B
Fig.A
Vooraleer men overgaat tot de installatie, moet men:
. Controleren of de spanningslijn is losgemaakt.
. Controleren of het bevestigingspunt van de apparatuur zich
in een beschermde zone tegen stoten bevindt, of de veranke-
ringsoppervlakken stevig zijn, en of de bevestiging wordt
uitgevoerd met geschikte elementen (bouten, plugs, enz.) aan
het oppervlak.
. Voorzie een geschikte bebuizing en kanaaltjes voor de passage
van de elektrische kabels, zodat deze worden beschermd tegen
mechanische beschadiging.
InstallatieTechnische gegevens
Ontvanger/Zender/Repeater
Afmetingen en asafastand van de boringen
DBC 01 (TX)
Voeding: (4 batterie da 1.5V AAA)
Absorbering: 70 µA
Beschermingsgraad: IP54
Materiaal:PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT
Werktemperatuur:
#
#
DBC 01 (RX)
Voeding: 12/ 24 V A.C. - D.C.
Absorbering: 48 mA
Beschermingsgraad: IP54
Materiaal: PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT
Werktemperatuur:
#
#
Ontvanger DBC 04
Voeding: (4 batterie da 1.5V AAA)
Absorbering: 70 µA
Beschermingsgraad: IP54
Materiaal:PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT
Werktemperatuur:
#
#
Ontvanger DBC 03
Voeding: (4 batterie da 1.5V AAA)
Absorbering: 70 µA
Beschermingsgraad: IP54
Materiaal:PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT
Werktemperatuur:
#
#
