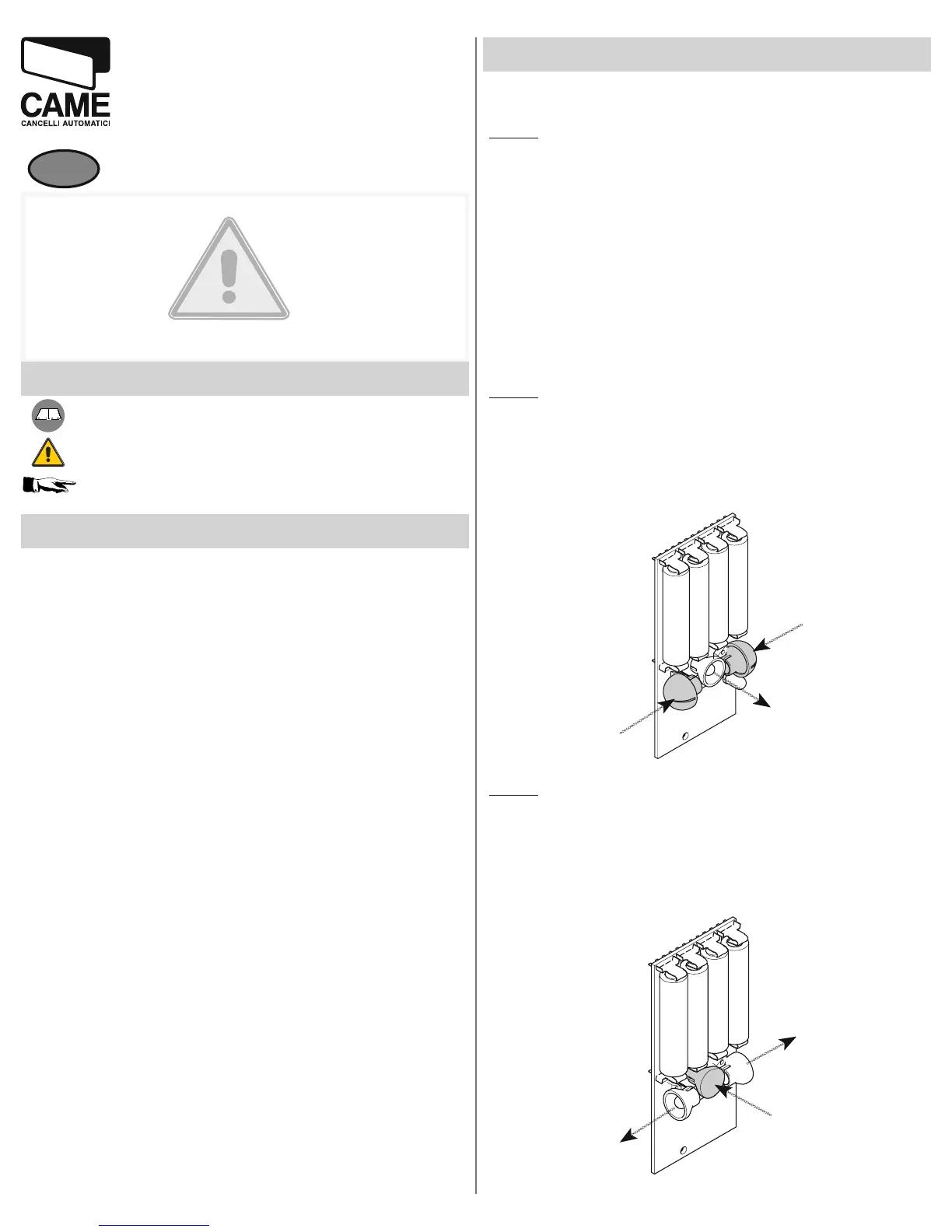

HANDLEIDING VOOR INSTALLATIE
CORDLESS FOTOCEL
Dit symbool duidt de delen aan die zeer aandachtig gelezen
moeten worden.
Dit symbool duidt de delen aan in verband met de veiligheid.
Dit symbool duidt aan wat moet meegedeeld worden aan
degebruiker
.
Dit product is conform de onderstaande richtlijnen: EN 12978, UNI EN
954-1, CEI EN 60335-1, UNI EN 12453.
“BELANGRIJKE VEILIGHEIDSINSTRUCTIES VOOR DE INSTAL-
LATIE”
“AANDACHT: EEN VERKEERDE INSTALLATIE KAN ERNSTIGE
SCHADE VEROORZAKEN, VOLG ALLE INSTRUCTIES VOOR DE
INSTALLATIE”
“DEZE HANDLEIDING IS ENKEL BESTEMD VOOR PROFESSIO-
NELE INSTALLATEURS OF DESKUNDIG PERSONEEL”
Legende van de symbolen
Referentienormen
Beschrijving van de mechanismen
Il prodotto werd ontworpen en gebouwd door CAME CANCELLI
AUTOMATICI S.p.A. Garantie van 24 maanden, behoudens geknoei.
DBC 01
Beschermingsmechanisme dat bestaat uit twee eenheden:
-Infraroodontvanger 12/24V AC/DC
1 led voor de melding van de lege batterij (wanneer de led op
de ontvanger knippert, hebben de batterijen van de zender een
autonomie van ongeveer 1 maand)
-Infraroodzender, gevoed door batterijen (4 batterijen van 1.5V AAA)
DBC 04
- Infraroodrepeater, die bestaat uit een fotodiode voor het zenden,
centraal, en twee fotodioden voor de ontvangst, lateraal, met dip voor
de selectie van de emissiekant.
Gevoed door batterijen (4 batterijen van 1.5V AAA)
DBC 03
-Infraroodrepeater, die bestaat uit een fotodiode voor de ontvangst,
centraal, en twee fotodioden voor het zenden, lateraal, met dip voor
de selectie van de emissiekant.
Gevoed door batterijen (4 batterijen van 1.5V AAA)
TX
TX
RX
RX
RX
TX
NL
DBC 01
DBC 03 - DBC 04
