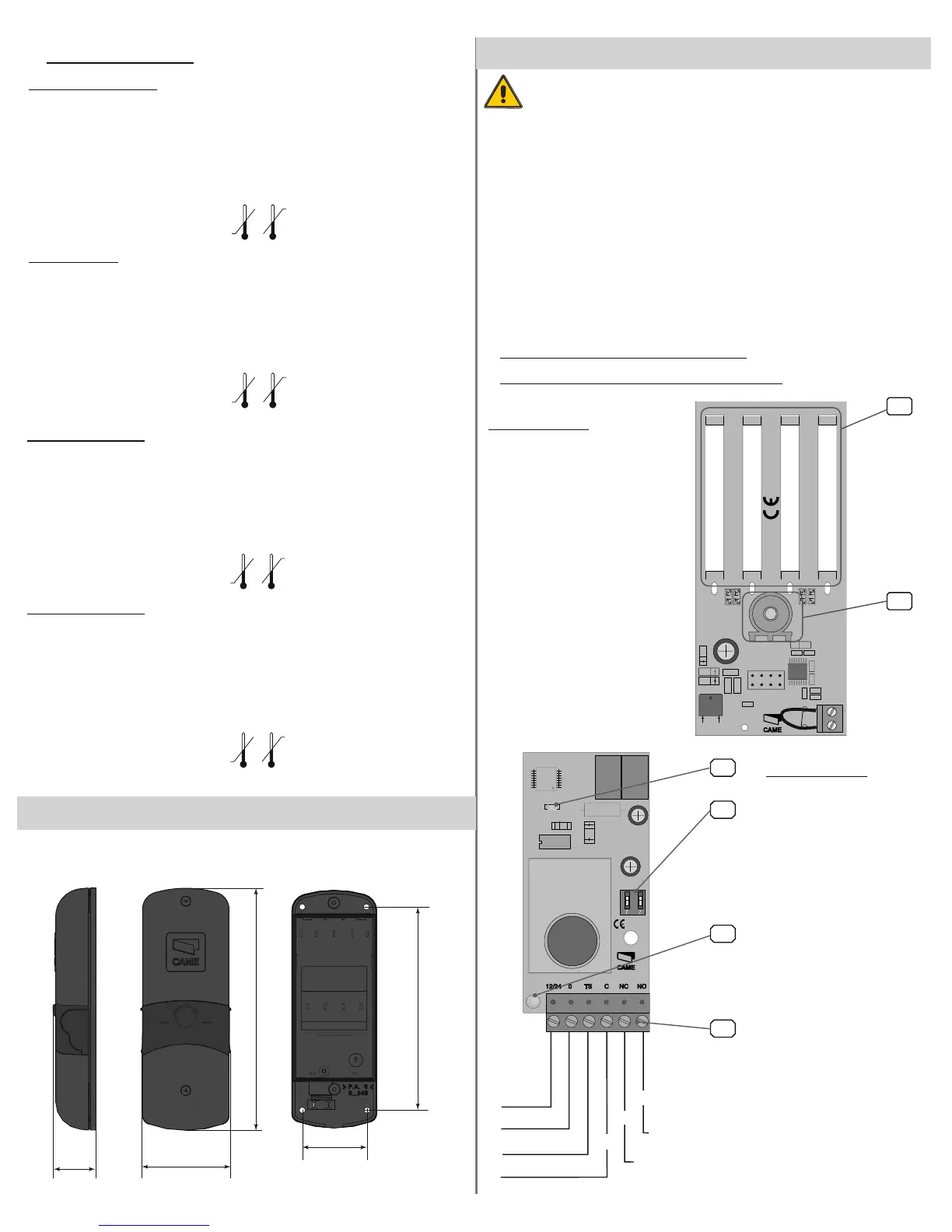

DBC 01 (TX)
Beschreibung der elektrischen
Verbindung und der DIP-Funktionen
1-Kontroll-LED
Signal funktioniert
2-DIP-Switch
DIP-Funktion
DIP 1 in ON =12V AC/DC – Betrieb
DIP 1 in OFF =24V AC/DC – Betrieb
DIP 2 in OFF =
Selbsttest ausgeschlossen
(zu verwenden, wenn Klemme TS nicht
angeschlossen wird
3-Kontroll-LED
Batterie leer/Kontakt offen
4-Klemmenleiste für Anschlüsse
DBC 01 (RX)
Kontakt N.O.
C1/C2/C3/C4
10
2
TS
2
1 2 3 4 5 6 7 8 9 10 11 12
1
2
1-Batteriengehäuse
(4 Batterien des Typs 1,5V AAA)
2-Infrarot-LED
-+
-+
NO
NC
C
1
2
3
4
Fig.B
Fig.A
Vor der Installation muss man:
• überprüfen, dass der Strom abgeschaltet ist
•überprüfen, dass die Anlage an einem vor Prellgefahr
geschützten Standort installiert sind, dass die zur Verankerung
verwendeten Flächen solide sind und dass die Anlage mit geei-
gnetem Material (Schrauben, Dübel usw.) verankert wird.
•Geeignete Rohre und Kabelkanäle vorsehen, um die Kabel vor
mechanischen Schäden zu bewahren
InstallationTechnische Daten
Empfangs-/Sendegerät/Umsetzer
Größe und Achsabstand der Löcher
Sendegerät DTA TX
Stromversorgung: (4 Batterien: 1,5V AAA)
Absorption: 70 µA
Schutzgrad: IP54
Werkstoff: PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT
Betriebstemperatur:
#
#
DBC 01 (RX)
Stromversorgung: 12/ 24 V A.C. - D.C.
Absorption: 48 mA
Schutzgrad: IP54
Werkstoff:PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT
Betriebstemperatur:
#
#
Umsetzer DBC 04
Stromversorgung: (4 Batterien: 1,5V AAA)
Absorption: 70 µA
Schutzgrad: IP54
Werkstoff: PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT
Betriebstemperatur:
#
#
Umsetzer DBC 03
Stromversorgung: (4 Batterien: 1,5V AAA)
Absorption: 70 µA
Schutzgrad: IP54
Werkstoff: PC-ABS UL94V0 / Policarbonato / Marpram mar TPA1 65 NT
Betriebstemperatur:
#
#
